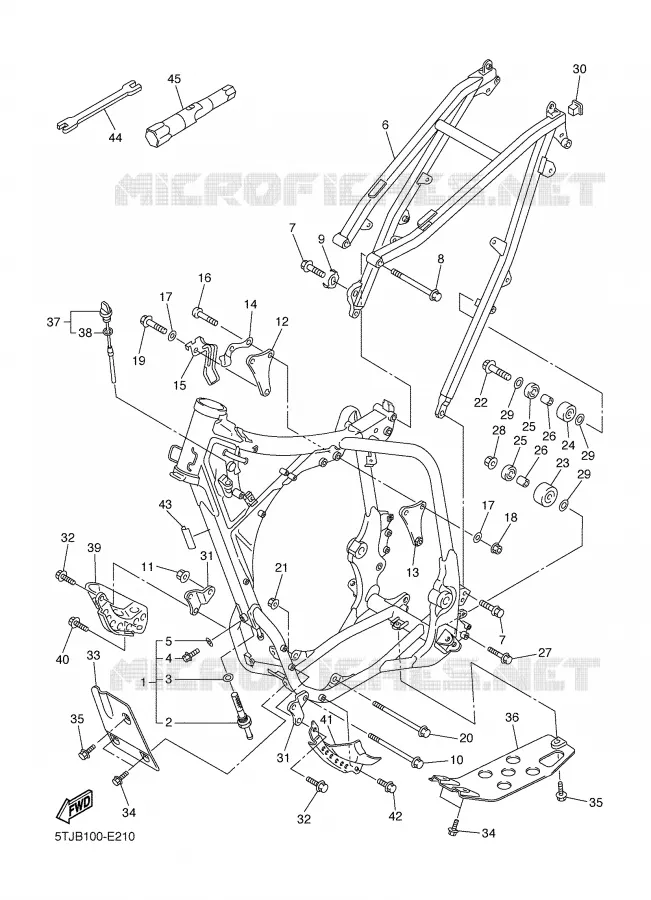

FRAME VOOR YAMAHA WR450F 2006

SPATBORD

(1) 5TJ-21101-80-00

FRONT FRAME COMP.

(2) 5TA-21756-00-00

NET, FILTER

(3) 90201-145M4-00

WASHER, PLATE(3GB)

(4) 958170801200

BOLT, FLANGE

(5) 902010808700

WASHER, PLATE 3411117500

(6) 5TJ-21190-80-00

REAR FRAME COMP.

(7) 90105-08085-00

BOLT, FLANGE

(8) 90105-08120-00

BOLT, WASHER BASED (401)

(9) 5XD-21455-60-00

PLATE, PATCH

(10) 90105-10099-00

BOLT, FLANGE

(11) 957041050000

NUT, FLANGE(3BM)

(12) 5XD-21425-00-00

BRACKET, REAR UPPER 1

(13) 5XD-21425-10-00

BRACKET, REAR UPPER 1

(14) 5TA-21161-00-00

HOLDER, CABLE

(15) 5TJ-21335-00-00

CLAMP, WIRE HARNESS 1

(16) 92017-10060-00

BOLT,BUTTON

(17) 902010875900

WASHER PLATE (3L6)

(18) 957041050000

NUT, FLANGE(3BM)

(19) 95817-10055-00

BOLT, FLANGE(87Y)

(20) 90105-10733-00

BOLT, WASHER BASED(3RB)

(21) 957041050000

NUT, FLANGE(3BM)

(22) 95027-08040-00

BOLT, FLANGE(4MY)

(23) 3JD-22178-20-00

TENSIONER

(24) 4EW-22178-01-00

TENSIONER

(25) 93300-60839-00

BEARING

(26) 90387-086N4-00

COLLAR(1NL)

(27) 95024-08065-00

BOLT, FLANGE

(28) 901790849100

NUT(55X)

(29) 90201-08043-00

WASHER, PLATE

(30) 90338-18176-00

PLUG(8Y1)

(31) 5XD-21417-50-00

BRACKET, FRONT LOWER 1

(32) 9010508X1500

BLT,HEX,1/4-20X5/8

(33) 5TA-21471-00-00

PROTECTOR, ENGINE

(34) 95027-06012-00

BOLT, FLANGE(4MY)

(35) 90119-06001-00

BOLT, WITH WASHER

(36) 5TA-2147E-00-00

GUARD, ENGINE 2

(37) 5TA-15362-01-00

PLUG, OIL LEVEL

(38) 93210-08001-00

O-RING

(39) 5TA-2147A-00-00

GUARD, ENGINE 1

(40) 95824-08012-00

BOLT, FLANGE

(41) 5TJ-2147F-00-00

GUARD, ENGINE 3

(42) 95824-08012-00

BOLT, FLANGE

(43) 5TJ-2179C-00-00

PLATE, EPA

(44) 5ET-28166-10-00

WRENCH, HEXAGON

(45) 5TA-2814F-00-00

BOX, SPARK PLUG

	Onderdeelnummer	Produkt	Aantal
# 1	5TJ-21101-80-00 5TJ211018000 5TJ211018000	FRONT FRAME COMP.	Contact	0,00 €
# 2	5TA-21756-00-00 5TA217560000 5TA217560000	NET, FILTER	74,00 €
# 3	90201-145M4-00 90201145M400 90201145M400	WASHER, PLATE(3GB)	3,85 €
# 4	95827-08012-00 958170801200 958270801200	BOLT, FLANGE	1,21 €
# 5	90430-08119-00 902010808700 904300811900	WASHER, PLATE 3411117500	2,86 €
# 6	5TJ-21190-80-00 5TJ211908000 5TJ211908000	REAR FRAME COMP.	832,00 €
# 7	90105-08085-00 901050808500 901050808500	BOLT, FLANGE	4,81 €
# 8	90105-08120-00 901050812000 901050812000	BOLT, WASHER BASED (401)	2,90 €
# 9	5XD-21455-60-00 5XD214556000 5XD214556000	PLATE, PATCH	14,86 €
# 10	90105-10099-00 901051009900 901051009900	BOLT, FLANGE	8,95 €
# 11	90179-10658-00 957041050000 901791065800	NUT, FLANGE(3BM)	1,50 €
# 12	5XD-21425-00-00 5XD214250000 5XD214250000	BRACKET, REAR UPPER 1	Contact	0,00 €
# 13	5XD-21425-10-00 5XD214251000 5XD214251000	BRACKET, REAR UPPER 1	Contact	0,00 €
# 14	5TA-21161-00-00 5TA211610000 5TA211610000	HOLDER, CABLE	8,65 €
# 15	5TJ-21335-00-00 5TJ213350000 5TJ213350000	CLAMP, WIRE HARNESS 1	Contact	0,00 €
# 16	92017-10060-00 920171006000 920171006000	BOLT, BUTTON	Contact	0,00 €
# 17	90201-104R2-00 902010875900 90201104R200	WASHER PLATE (3L6)	1,81 €
# 18	90179-10658-00 957041050000 901791065800	NUT, FLANGE(3BM)	1,50 €
# 19	95817-10055-00 958171005500 958171005500	BOLT, FLANGE(87Y)	3,85 €
# 20	90105-10733-00 901051073300 901051073300	BOLT, WASHER BASED(3RB)	3,85 €
# 21	90179-10658-00 957041050000 901791065800	NUT, FLANGE(3BM)	1,50 €
# 22	95027-08040-00 950270804000 950270804000	BOLT, FLANGE(4MY)	2,20 €
# 23	3JD-22178-20-00 3JD221782000 3JD221782000	TENSIONER	17,00 €
# 24	4EW-22178-01-00 4EW221780100 4EW221780100	TENSIONER	17,00 €
# 25	93300-60839-00 933006083900 933006083900	BEARING	12,65 €
# 26	90387-086N4-00 90387086N400 90387086N400	COLLAR(1NL)	4,70 €
# 27	95024-08065-00 950240806500 950240806500	BOLT, FLANGE	2,65 €
# 28	95707-08500-00 901790849100 957070850000	NUT(55X)	2,35 €
# 29	90201-08043-00 902010804300 902010804300	WASHER, PLATE	0,85 €
# 30	90338-18176-00 903381817600 903381817600	PLUG(8Y1)	12,11 €
# 31	5XD-21417-50-00 5XD214175000 5XD214175000	BRACKET, FRONT LOWER 1	9,25 €
# 32	95817-08016-00 9010508X1500 958170801600	BLT, HEX, 1/4-20X5/8	1,50 €
# 33	5TA-21471-00-00 5TA214710000 5TA214710000	PROTECTOR, ENGINE	Contact	0,00 €
# 34	95027-06012-00 950270601200 950270601200	BOLT, FLANGE(4MY)	0,20 €
# 35	90119-06001-00 901190600100 901190600100	BOLT, WITH WASHER	2,35 €
# 36	5TA-2147E-00-00 5TA2147E0000 5TA2147E0000	GUARD, ENGINE 2	Contact	0,00 €
# 37	5TA-15362-01-00 5TA153620100 5TA153620100	PLUG, OIL LEVEL	Contact	0,00 €
# 38	93210-08001-00 932100800100 932100800100	O-RING	0,85 €
# 39	5TA-2147A-00-00 5TA2147A0000 5TA2147A0000	GUARD, ENGINE 1	Contact	0,00 €
# 40	95824-08012-00 958240801200 958240801200	BOLT, FLANGE	Contact	0,00 €
# 41	5TJ-2147F-00-00 5TJ2147F0000 5TJ2147F0000	GUARD, ENGINE 3	40,00 €
# 42	95824-08012-00 958240801200 958240801200	BOLT, FLANGE	Contact	0,00 €
# 43	5TJ-2179C-00-00 5TJ2179C0000 5TJ2179C0000	PLATE, EPA	Contact	0,00 €
# 44	5ET-28166-10-00 5ET281661000 5ET281661000	WRENCH, HEXAGON	38,50 €
# 45	5TA-2814F-00-00 5TA2814F0000 5TA2814F0000	BOX, SPARK PLUG	41,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME van uw Yamaha WR450F van 2006. Laat het ons weten als u vragen heeft.
