OPHANGING / WIEL VOOR

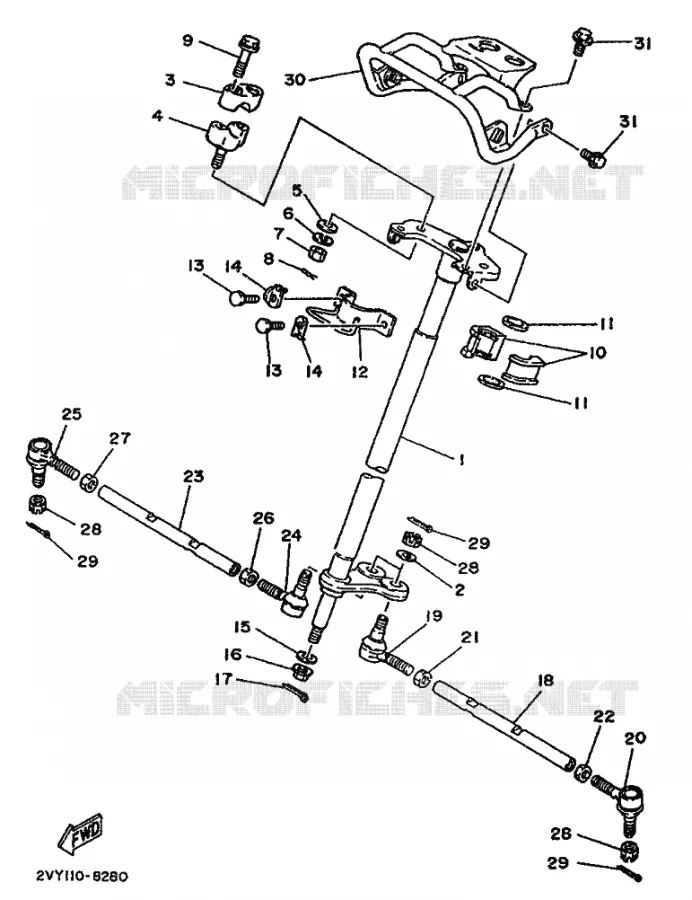

STUUR VOOR YAMAHA YFM200DX 1989

BENZINE TANK

(1) 2VY-23813-00

COLONNE 2, DIRECTION

(2) 92990-10600

WASHER, PLATE

(3) 1E6234410000

HOLDER, HANDLE UPPER

(4) 5H0234420198

HOLDER, HANDLE LOWER

(5) 90201-10774

WASHER, PLATE (3L6)

(6) 929901010000

YBS67-10 WASHER, SPRING

(7) 953141060000

NUT(3BM)

(8) 90468-12006

CLIP 136253750000

(9) 958170803500

BOLT, FLANGE

(10) 52H-23812-00

ROULEMENT, DIRECTION

(10) 52H-23812-00

ROULEMENT, DIRECTION

(11) 93112-28007

JOINT SPY

(11) 93112-28007

JOINT SPY

(12) 1NU-23868-00

SUPPORT INFERIEUR, DIRECTION

(12) 1NU-23868-00

SUPPORT INFERIEUR, DIRECTION

(13) 970170801600

BOLT, HEXAGON

(14) 8AC238940100

WASHER, LOCK 1

(15) 90201-10774

WASHER, PLATE (3L6)

(16) 901851015400

NUT, SELF-LOCKING(3KJ)

(16) 901851015400

NUT, SELF-LOCKING(3KJ)

(17) 914902002500

PIN, COTTER

(18) 1NU-23831-00

BARRE, ACCOUPLEMENT

(19) 59V-23841-00

JOINT, UNIVERSEL 1

(20) 59V238450100

JOINT, UNIVERSAL 2

(21) 953801070000

NUT (682)

(22) 90170-10186

NUT, HEXAGON (8A5)

(22) 90170-10186

NUT, HEXAGON (8A5)

(23) 1NU-23831-00

BARRE, ACCOUPLEMENT

(23) 1NU-23831-00

BARRE, ACCOUPLEMENT

(24) 59V-23841-00

JOINT, UNIVERSEL 1

(24) 59V-23841-00

JOINT, UNIVERSEL 1

(25) 59V238450100

JOINT, UNIVERSAL 2

(26) 953801070000

NUT (682)

(27) 90170-10186

NUT, HEXAGON (8A5)

(28) 901711000100

NUT, CASTLE

(29) 914902002500

PIN, COTTER

(30) 52H-23174-00

SUPPORT, PHARE

(31) 958170601600

BOLT, FLANGE

	Onderdeelnummer	Produkt	Aantal
# 1	2VY-23813-00 2VY2381300 2VY2381300	COLONNE 2, DIRECTION	Contact	0,00 €
# 2	92990-10600 9299010600 9299010600	WASHER, PLATE	1,81 €
# 3	1E6234410000 1E6234410000 1E6234410000	HOLDER, HANDLE UPPER	29,00 €
# 4	5H0-23442-00-98 5H0234420198 5H0234420098	HOLDER, HANDLE LOWER	100,00 €
# 5	90201-10774 9020110774 9020110774	WASHER, PLATE (3L6)	5,56 €
# 6	92901-10100 929901010000 9290110100	YBS67-10 WASHER, SPRING	1,50 €
# 7	95303-10600 953141060000 9530310600	NUT(3BM)	1,81 €
# 8	90468-12006 9046812006 9046812006	CLIP 136253750000	2,65 €
# 9	95811-08035 958170803500 9581108035	BOLT, FLANGE	1,56 €
# 10	52H-23812-00 52H2381200 52H2381200	ROULEMENT, DIRECTION	Contact	0,00 €
# 11	93112-28007 9311228007 9311228007	JOINT SPY	Contact	0,00 €
# 12	1NU-23868-00 1NU2386800 1NU2386800	SUPPORT INFERIEUR, DIRECTION	Contact	0,00 €
# 13	97022-08016 970170801600 9702208016	BOLT, HEXAGON	0,85 €
# 14	90215-08262 8AC238940100 9021508262	WASHER, LOCK 1	2,26 €
# 15	90201-10774 9020110774 9020110774	WASHER, PLATE (3L6)	5,56 €
# 16	90185-10115 901851015400 9018510115	NUT, SELF-LOCKING(3KJ)	3,46 €
# 17	91401-20020 914902002500 9140120020	PIN, COTTER	2,20 €
# 18	1NU-23831-00 1NU2383100 1NU2383100	BARRE, ACCOUPLEMENT	Contact	0,00 €
# 19	59V-23841-00 59V2384100 59V2384100	JOINT, UNIVERSEL 1	Contact	0,00 €
# 20	59V-23845-00 59V238450100 59V2384500	JOINT, UNIVERSAL 2	85,00 €
# 21	95303-10700 953801070000 9530310700	NUT (682)	6,30 €
# 22	90170-10186 9017010186 9017010186	NUT, HEXAGON (8A5)	4,31 €
# 23	1NU-23831-00 1NU2383100 1NU2383100	BARRE, ACCOUPLEMENT	Contact	0,00 €
# 24	59V-23841-00 59V2384100 59V2384100	JOINT, UNIVERSEL 1	Contact	0,00 €
# 25	59V-23845-00 59V238450100 59V2384500	JOINT, UNIVERSAL 2	85,00 €
# 26	95303-10700 953801070000 9530310700	NUT (682)	6,30 €
# 27	90170-10186 9017010186 9017010186	NUT, HEXAGON (8A5)	4,31 €
# 28	90171-10004 901711000100 9017110004	NUT, CASTLE	3,16 €
# 29	91401-20020 914902002500 9140120020	PIN, COTTER	2,20 €
# 30	52H-23174-00 52H2317400 52H2317400	SUPPORT, PHARE	Contact	0,00 €
# 31	95806-06016 958170601600 9580606016	BOLT, FLANGE	0,85 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STUUR van uw Yamaha YFM200DX van 1989. Laat het ons weten als u vragen heeft.
