SCHAKEL STANG / PEDAAL

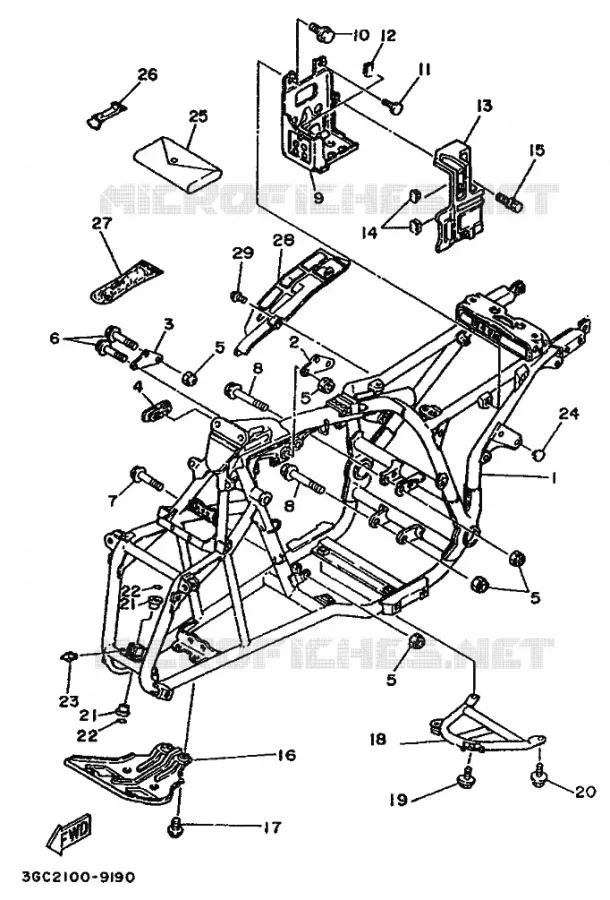

FRAME VOOR YAMAHA YFM200DX 1989

VOORSPATBORD

(1) 3GC-21110-10-33

CADRE COMP.

(2) 29U-21315-00

SUPPORT 2, MOTEUR

(3) 59V-21315-00

SUPPORT 2, MOTEUR

(4) 52H-2137Y-00

GUIDE A AIR

(5) 901850816900

NUT, SELF-LOCKING

(6) 958170806000

BOLT, FLANGE

(7) 958140806500

BOLT, FLANGE

(7) 958140806500

BOLT, FLANGE

(8) 958170810500

BOLT, FLANGE(4BD)

(9) 1NU-21170-01

BOITIER COMPLET

(10) 958120601200

BOLT, FLANGE

(10) 958120601200

BOLT, FLANGE

(11) 90153-06034

SCREW (5G3)

(11) 90153-06034

SCREW (5G3)

(12) 3FC2139R0000

COVER 2

(12) 3FC2139R0000

COVER 2

(12) 3FC2139R0000

COVER 2

(12) 3FC2139R0000

COVER 2

(12) 3FC2139R0000

COVER 2

(12) 3FC2139R0000

COVER 2

(13) 24W-21245-00

BOX

(13) 24W-21245-00

BOX

(13) 24W-21245-00

BOX

(13) 24W-21245-00

BOX

(13) 24W-21245-00

BOX

(13) 24W-21245-00

BOX

(14) 3FC2139R0000

COVER 2

(14) 3FC2139R0000

COVER 2

(15) 970170601600

BOLT, HEXAGON

(16) 1NU-2147A-00

PROTECTEUR 1, DU MOTEUR

(17) 958170601000

BOLT, FLANGE

(18) 2HT-21471-00

PROTECTEUR, MOTEUR

(19) 958170801200

BOLT, FLANGE

(20) 958120601200

BOLT, FLANGE

(21) 90381-15040

BUSH, SOLID (J22)

(22) 93210-15566

O-RING (22U)

(23) 9370006M0300

NIPPLE, GREASE(6A1)

(24) 30X-24768-00

STOPPER

(25) 2VA-28100-00

TROUSSE A OUTILS

(26) 21V-21376-00

BAND, TOOL

(27) 1NV2811A0100

GAUGE, AIR

(28) 3GC-2163F-00

CACHE 3, PARE-BOUE ARRIERE

(29) 901190611700

BOLT, WITH WASHER(55K)

	Onderdeelnummer	Produkt	Aantal
# 1	3GC-21110-10-33 3GC211101033 3GC211101033	CADRE COMP.	Contact	0,00 €
# 2	29U-21315-00 29U2131500 29U2131500	SUPPORT 2, MOTEUR	Contact	0,00 €
# 3	59V-21315-00 59V2131500 59V2131500	SUPPORT 2, MOTEUR	Contact	0,00 €
# 4	52H-2137Y-00 52H2137Y00 52H2137Y00	GUIDE A AIR	Contact	0,00 €
# 5	95601-08200 901850816900 9560108200	NUT, SELF-LOCKING	3,50 €
# 6	95812-08060 958170806000 9581208060	BOLT, FLANGE	1,21 €
# 7	95811-08065 958140806500 9581108065	BOLT, FLANGE	2,86 €
# 8	95812-08105 958170810500 9581208105	BOLT, FLANGE(4BD)	3,20 €
# 9	1NU-21170-01 1NU2117001 1NU2117001	BOITIER COMPLET	Contact	0,00 €
# 10	95811-06012 958120601200 9581106012	BOLT, FLANGE	0,46 €
# 11	90153-06034 9015306034 9015306034	SCREW (5G3)	4,66 €
# 12	1YW-21717-01 1YW2171701	COVER 2	Contact	0,00 €
# 13	24W-21245-00 24W2124500 24W2124500	BOX	Contact	0,00 €
# 14	1YW-21717-01 1YW2171701	COVER 2	Contact	0,00 €
# 15	90119-06056 970170601600 9011906056	BOLT, HEXAGON	0,56 €
# 16	1NU-2147A-00 1NU2147A00 1NU2147A00	PROTECTEUR 1, DU MOTEUR	Contact	0,00 €
# 17	95811-06010 958170601000 9581106010	BOLT, FLANGE	0,25 €
# 18	2HT-21471-00 2HT2147100 2HT2147100	PROTECTEUR, MOTEUR	Contact	0,00 €
# 19	95811-08012 958170801200 9581108012	BOLT, FLANGE	1,21 €
# 20	95811-06012 958120601200 9581106012	BOLT, FLANGE	0,46 €
# 21	90381-15040 9038115040 9038115040	BUSH, SOLID (J22)	18,00 €
# 22	93210-15566 9321015566 9321015566	O-RING (22U)	2,11 €
# 23	93700-06004 9370006M0300 9370006004	NIPPLE, GREASE(6A1)	6,65 €
# 24	30X-24768-00 30X2476800 30X2476800	STOPPER	4,96 €
# 25	2VA-28100-00 2VA2810000 2VA2810000	TROUSSE A OUTILS	Contact	0,00 €
# 26	21V-21376-00 21V2137600 21V2137600	BAND, TOOL	4,31 €
# 27	1NV-2811A-00 1NV2811A0100 1NV2811A00	GAUGE, AIR	43,00 €
# 28	3GC-2163F-00 3GC2163F00 3GC2163F00	CACHE 3, PARE-BOUE ARRIERE	Contact	0,00 €
# 29	90119-06042 901190611700 9011906042	BOLT, WITH WASHER(55K)	0,20 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME van uw Yamaha YFM200DX van 1989. Laat het ons weten als u vragen heeft.
