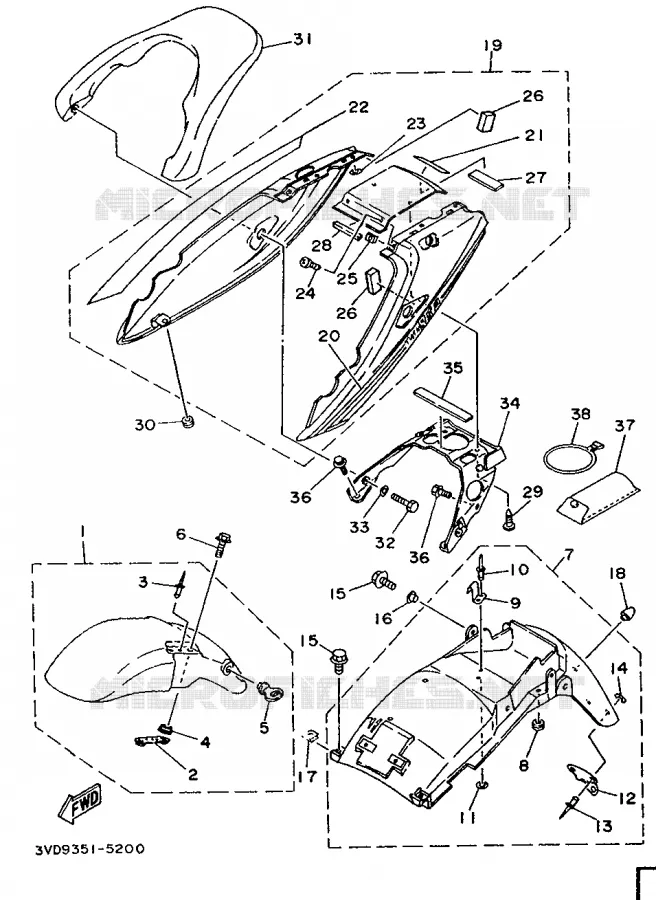

SPATBORD VOOR YAMAHA TDM850 1995

BENZINE TANK

(1) 3VD-Y2151-00-MV

GARDE BOUE AV

(1) 3VD-Y2151-00-P2

GARDE BOUE AV

(1) 3VD-Y2151-00-P5

GARDE BOUE AV

(2) 3GM-21512-00-00

BRACKET, FENDER

(3) 90267-32071-00

RIVET, BLIND (15A)

(4) 90387065T200

COLLAR

(5) 1A8-21518-00-00

GUIDE, WIRE

(6) 950240602000

BOLT, FLANGE(3DM)

(7) 3VD-Y2161-00-00

GARDE BOUE AR

(8) 90480-10258-00

RONDELLE CAOUTCHOUC

(9) 3VD-21366-00-00

HOOK, TOOL BAND

(10) 902674002900

RIVET, BLIND

(11) 92907-04200-00

WASHER(6E1)

(12) 3HE-85132-01-00

.SUPPORT, CATADIOPTRE 1 SUPPORT, CATADIOPTRE 1

(13) 90267-40076-00

RIVET, BLIND (8K1)

(14) 90201044H900

WASHER, PLATE(26H)

(15) 958170601600

BOLT, FLANGE

(16) 90387-07717-00

COLLAR (3L1)

(17) 90183-06023-00

NUT, SPRING (26H)

(18) 903380701800

PLOT

(19) 3VD-W247K-A0-P2

CACHE, ARRIERE

(19) 3VD-W247K-B0-P5

CACHE, ARRIERE

(19) 3VD-W247K-C0-MV

CACHE, ARRIERE

(20) 3VD-2173E-50-00

.GRAPHIQUE 1 GRAPHIQUE 1

(20) 3VD-2173E-60-00

.GRAPHIQUE 1 GRAPHIQUE 1

(20) 3VD-2173E-70-00

.GRAPHIQUE 1 GRAPHIQUE 1

(21) 992440008000

EMBLEM, YAMAHA

(21) 992460008000

EMBLEM, YAMAHA

(22) 3VD-2173F-50-00

.GRAPHIQUE 2 GRAPHIQUE 2

(22) 3VD-2173F-60-00

.GRAPHIQUE 2 GRAPHIQUE 2

(22) 3VD-2173F-70-00

.GRAPHIQUE 2 GRAPHIQUE 2

(23) 90183-08065-00

NUT, SPRING(3VD)

(24) 98907-05012-00

SCREW, BINDING

(25) 90183051A000

NUT, SPRING

(26) 2YK-21747-00-00

DAMPER

(27) 1AE-2837J-00-00

DAMPER 5

(28) 3VD-21652-00-00

.PROTECTEUR PROTECTEUR

(29) 97707-50012-00

SCREW, TRUSS TAP.

(30) 90480-12550-00

GROMMET(3VD)

(31) 3VD-21645-00-MV

SUPPORT, ARRIERE

(31) 3VD-21645-00-P2

SUPPORT, ARRIERE

(31) 3VD-21645-00-P5

SUPPORT, ARRIERE

(32) 970170803500

BOLT

(33) 92907-08600-00

WASHER(6TA)

(34) 3VD-2117E-00-00

SUPPORT, FEU ARRIERE

(35) J44-78284-00-00

COVER, 4

(36) 9010508X1500

BLT,HEX,1/4-20X5/8

(37) 3VD-28100-00-00

TROUSSE A OUTILS

(38) 3YX-21376-00-00

BAND, TOOL

	Onderdeelnummer	Produkt	Aantal
# 1	3VD-Y2151-00-MV 3VDY215100MV 3VDY215100MV	GARDE BOUE AV	Contact	0,00 €
# 1	3VD-Y2151-00-P2 3VDY215100P2 3VDY215100P2	GARDE BOUE AV	Contact	0,00 €
# 1	3VD-Y2151-00-P5 3VDY215100P5 3VDY215100P5	GARDE BOUE AV	Contact	0,00 €
# 2	3GM-21512-00-00 3GM215120000 3GM215120000	BRACKET, FENDER	11,56 €
# 3	90267-32071-00 902673207100 902673207100	RIVET, BLIND (15A)	0,85 €
# 4	90387-0702E-00 90387065T200 903870702E00	COLLAR	5,76 €
# 5	1A8-21518-00-00 1A8215180000 1A8215180000	GUIDE, WIRE	3,60 €
# 6	90105-06605-00 950240602000 901050660500	BOLT, FLANGE(3DM)	0,80 €
# 7	3VD-Y2161-00-00 3VDY21610000 3VDY21610000	GARDE BOUE AR	Contact	0,00 €
# 8	90480-10258-00 904801025800 904801025800	RONDELLE CAOUTCHOUC	Contact	0,00 €
# 9	3VD-21366-00-00 3VD213660000 3VD213660000	HOOK, TOOL BAND	13,91 €
# 10	90267-40073-00 902674002900 902674007300	RIVET, BLIND	1,40 €
# 11	92907-04200-00 929070420000 929070420000	WASHER(6E1)	0,56 €
# 12	3HE-85132-01-00 3HE851320100 3HE851320100	.SUPPORT, CATADIOPTRE 1 SUPPORT, CATADIOPTRE 1	Contact	0,00 €
# 13	90267-40076-00 902674007600 902674007600	RIVET, BLIND (8K1)	1,40 €
# 14	90201-044A2-00 90201044H900 90201044A200	WASHER, PLATE(26H)	1,21 €
# 15	95807-06016-00 958170601600 958070601600	BOLT, FLANGE	0,85 €
# 16	90387-07717-00 903870771700 903870771700	COLLAR (3L1)	4,50 €
# 17	90183-06023-00 901830602300 901830602300	NUT, SPRING (26H)	3,20 €
# 18	4G0-21639-00-00 903380701800 4G0216390000	PLOT	4,81 €
# 19	3VD-W247K-A0-P2 3VDW247KA0P2 3VDW247KA0P2	CACHE, ARRIERE	Contact	0,00 €
# 19	3VD-W247K-B0-P5 3VDW247KB0P5 3VDW247KB0P5	CACHE, ARRIERE	Contact	0,00 €
# 19	3VD-W247K-C0-MV 3VDW247KC0MV 3VDW247KC0MV	CACHE, ARRIERE	Contact	0,00 €
# 20	3VD-2173E-50-00 3VD2173E5000 3VD2173E5000	.GRAPHIQUE 1 GRAPHIQUE 1	Contact	0,00 €
# 20	3VD-2173E-60-00 3VD2173E6000 3VD2173E6000	.GRAPHIQUE 1 GRAPHIQUE 1	Contact	0,00 €
# 20	3VD-2173E-70-00 3VD2173E7000 3VD2173E7000	.GRAPHIQUE 1 GRAPHIQUE 1	Contact	0,00 €
# 21	99234-00080-00 992440008000 992340008000	EMBLEM, YAMAHA	20,50 €
# 21	99236-00080-00 992460008000 992360008000	EMBLEM, YAMAHA	20,50 €
# 22	3VD-2173F-50-00 3VD2173F5000 3VD2173F5000	.GRAPHIQUE 2 GRAPHIQUE 2	Contact	0,00 €
# 22	3VD-2173F-60-00 3VD2173F6000 3VD2173F6000	.GRAPHIQUE 2 GRAPHIQUE 2	Contact	0,00 €
# 22	3VD-2173F-70-00 3VD2173F7000 3VD2173F7000	.GRAPHIQUE 2 GRAPHIQUE 2	Contact	0,00 €
# 23	90183-08065-00 901830806500 901830806500	NUT, SPRING(3VD)	1,61 €
# 24	98907-05012-00 989070501200 989070501200	SCREW, BINDING	0,56 €
# 25	90183-05024-00 90183051A000 901830502400	NUT, SPRING	1,86 €
# 26	2YK-21747-00-00 2YK217470000 2YK217470000	DAMPER	2,86 €
# 27	1AE-2837J-00-00 1AE2837J0000 1AE2837J0000	DAMPER 5	Contact	0,00 €
# 28	3VD-21652-00-00 3VD216520000 3VD216520000	.PROTECTEUR PROTECTEUR	Contact	0,00 €
# 29	97707-50012-00 977075001200 977075001200	SCREW, TRUSS TAP.	0,56 €
# 30	90480-12550-00 904801255000 904801255000	GROMMET(3VD)	2,35 €
# 31	3VD-21645-00-MV 3VD2164500MV 3VD2164500MV	SUPPORT, ARRIERE	Contact	0,00 €
# 31	3VD-21645-00-P2 3VD2164500P2 3VD2164500P2	SUPPORT, ARRIERE	Contact	0,00 €
# 31	3VD-21645-00-P5 3VD2164500P5 3VD2164500P5	SUPPORT, ARRIERE	Contact	0,00 €
# 32	97027-08035-00 970170803500 970270803500	BOLT	2,35 €
# 33	92907-08600-00 929070860000 929070860000	WASHER(6TA)	0,56 €
# 34	3VD-2117E-00-00 3VD2117E0000 3VD2117E0000	SUPPORT, FEU ARRIERE	Contact	0,00 €
# 35	J44-78284-00-00 J44782840000 J44782840000	COVER, 4	Contact	0,00 €
# 36	95827-08016-00 9010508X1500 958270801600	BLT, HEX, 1/4-20X5/8	1,50 €
# 37	3VD-28100-00-00 3VD281000000 3VD281000000	TROUSSE A OUTILS	Contact	0,00 €
# 38	3YX-21376-00-00 3YX213760000 3YX213760000	BAND, TOOL	20,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SPATBORD van uw Yamaha TDM850 van 1995. Laat het ons weten als u vragen heeft.
