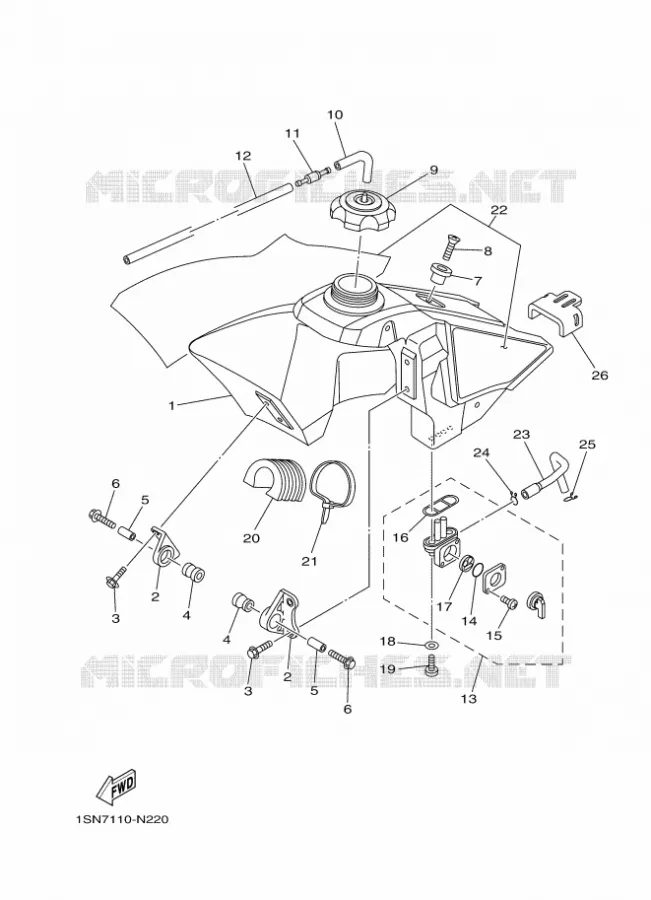

BENZINE TANK VOOR YAMAHA YZ85 2014

SELLE

(1) 5PA-24110-30

FUEL TANK COMP.

(2) 5XE-24144-00

HOLDER, DAMPER

(3) 901050669600

BOLT, WASHER BASED(JA9)

(4) 90480-18549

GROMMET(4AA)

(5) 90387-06027

COLLAR 849833160000

(6) 901190616300

BOLT, WITH WASHER(3FC)

(7) 4EW-2412F-00

BRACKET, SEAT

(8) 98702-06025

SCREW, FLAT HEAD

(9) 5NY-24610-10

CAP ASSY

(10) 5RB243150000

PIPE 5

(11) 3XJ-24380-00

PIPE JOINT ASSY

(12) 90445092K100

HOSE (L420)

(13) 4DP-24500-10

FUEL COCK ASSY 1

(14) 3AJ-24534-10

SEAL, COCK

(15) 985170300800

SCREW, PAN HEAD(3AC)

(16) 4X8-24512-10

GASKET

(17) 3AC-24523-00

VALVE PACKING

(18) 902020518700

WASHER, PLATE(3MB)

(19) 90149-06108

SCREW

(20) 5PA-24182-00

DAMPER, LOCATING 2

(21) 904641515200

CLAMP(MF1)

(22) 1SN-24240-20

GRAPHIC SET

(23) 5PA-24311-00

PIPE, FUEL 1

(24) 904671110600

CLIP(1JH)

(25) 90467-09002

CLIP

(26) 5PA-24181-00

DAMPER, LOCATING 1

	Onderdeelnummer	Produkt	Aantal
# 1	5PA-24110-30 5PA2411030 5PA2411030	FUEL TANK COMP.	232,00 €
# 2	5XE-24144-00 5XE2414400 5XE2414400	HOLDER, DAMPER	27,00 €
# 3	95027-06016 901050669600 9502706016	BOLT, WASHER BASED(JA9)	2,26 €
# 4	90480-18549 9048018549 9048018549	GROMMET(4AA)	6,00 €
# 5	90387-06027 9038706027 9038706027	COLLAR 849833160000	4,06 €
# 6	90119-06190 901190616300 9011906190	BOLT, WITH WASHER(3FC)	0,85 €
# 7	4EW-2412F-00 4EW2412F00 4EW2412F00	BRACKET, SEAT	2,15 €
# 8	98702-06025 9870206025 9870206025	SCREW, FLAT HEAD	0,50 €
# 9	5NY-24610-10 5NY2461010 5NY2461010	CAP ASSY	66,00 €
# 10	90445-09003 5RB243150000 9044509003	PIPE 5	0,80 €
# 11	3XJ-24380-00 3XJ2438000 3XJ2438000	PIPE JOINT ASSY	35,00 €
# 12	90445-09005 90445092K100 9044509005	HOSE (L420)	3,60 €
# 13	4DP-24500-10 4DP2450010 4DP2450010	FUEL COCK ASSY 1	70,50 €
# 14	3AJ-24534-10 3AJ2453410 3AJ2453410	SEAL, COCK	3,95 €
# 15	98507-03008 985170300800 9850703008	SCREW, PAN HEAD(3AC)	0,56 €
# 16	4X8-24512-10 4X82451210 4X82451210	GASKET	2,76 €
# 17	3AC-24523-00 3AC2452300 3AC2452300	VALVE PACKING	11,35 €
# 18	90202-05193 902020518700 9020205193	WASHER, PLATE(3MB)	0,56 €
# 19	90149-06108 9014906108 9014906108	SCREW	1,50 €
# 20	5PA-24182-00 5PA2418200 5PA2418200	DAMPER, LOCATING 2	11,15 €
# 21	90465-13275 904641515200 9046513275	CLAMP(MF1)	4,96 €
# 22	1SN-24240-20 1SN2424020 1SN2424020	GRAPHIC SET	71,00 €
# 23	5PA-24311-00 5PA2431100 5PA2431100	PIPE, FUEL 1	14,71 €
# 24	90467-10008 904671110600 9046710008	CLIP(1JH)	2,15 €
# 25	90467-09002 9046709002 9046709002	CLIP	2,65 €
# 26	5PA-24181-00 5PA2418100 5PA2418100	DAMPER, LOCATING 1	23,00 €
