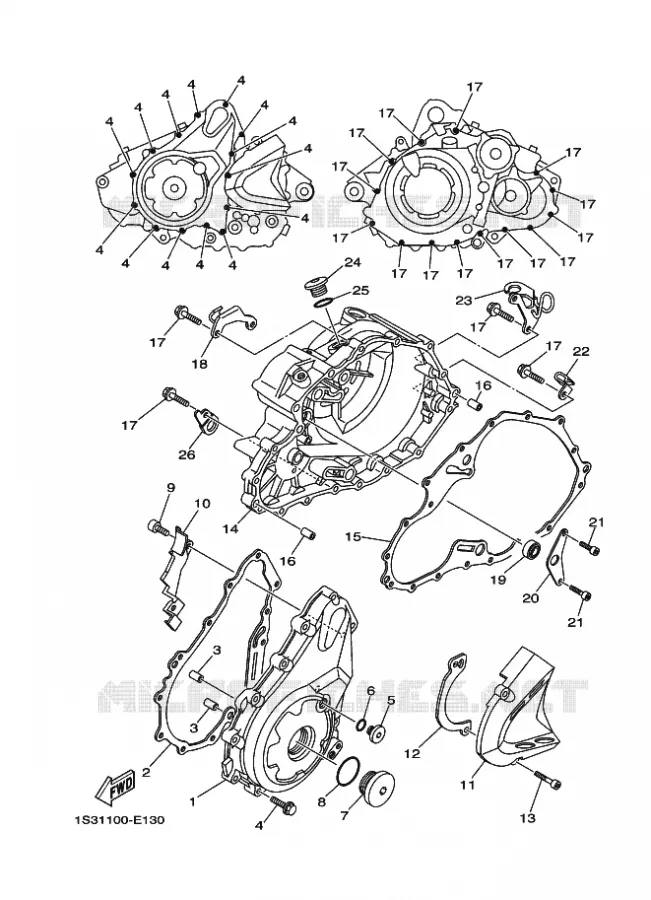

DEKSEL - MOTOR 1 VOOR YAMAHA YFM 700 R 2016

STARTMOTOR

(1) 1S3-15411-00

COVER, CRANKCASE 1

(2) 1S3-15451-00

GASKET, CRANKCASE COVER 1

(3) 99530-10114

PIN, DOWEL(3VD)

(4) 95022-06030

BOLT, FLANGE

(5) 90340-14016

PLUG, STRAIGHT SCREW

(6) 93210-14369

O-RING (2H9)

(7) 90340-36004

PLUG, STRAIGHT SCREW

(8) 932103580400

O-RING

(9) 913120501400

BOLT

(10) 1S3-15113-00

PLATE

(11) 1S3-15421-00

COVER, CRANKCASE 2

(12) 1S3-17466-00

GUIDE, CHAIN

(13) 913170602500

BOLT,SOCKET

(14) 1S3-15431-00

COVER, CRANKCASE 3

(15) 1S3-15462-00

GASKET, CRANKCASE COVER 3

(16) 99530-10120

PIN, DOWEL(3BM)

(17) 95022-06030

BOLT, FLANGE

(18) 1S3-15441-00

HOLDER, CLUTCH CABLE

(19) 93101-14164

OIL SEAL(4GY)

(20) 1S3-15118-00

HOLDER

(21) 913120601200

BOLT(3DM)

(22) 90461-10011

CLAMP

(23) 1S3-1546C-00

HOLDER

(24) 4H7-15189-00

PLUG

(25) 932102080200

O-RING

(26) 90462-08046

CLAMP

	Onderdeelnummer	Produkt	Aantal
# 1	1S3-15411-00 1S31541100 1S31541100	COVER, CRANKCASE 1	178,00 €
# 2	1S3-15451-00 1S31545100 1S31545100	GASKET, CRANKCASE COVER 1	12,55 €
# 3	99530-10114 9953010114 9953010114	PIN, DOWEL(3VD)	1,50 €
# 4	95022-06030 9502206030 9502206030	BOLT, FLANGE	0,66 €
# 5	90340-14016 9034014016 9034014016	PLUG, STRAIGHT SCREW	9,41 €
# 6	93210-14369 9321014369 9321014369	O-RING (2H9)	1,10 €
# 7	90340-36004 9034036004 9034036004	PLUG, STRAIGHT SCREW	32,50 €
# 8	93210-357A3 932103580400 93210357A3	O-RING	12,50 €
# 9	90110-05031 913120501400 9011005031	BOLT	2,35 €
# 10	1S3-15113-00 1S31511300 1S31511300	PLATE	20,50 €
# 11	1S3-15421-00 1S31542100 1S31542100	COVER, CRANKCASE 2	21,00 €
# 12	1S3-17466-00 1S31746600 1S31746600	GUIDE, CHAIN	16,00 €
# 13	91312-06025 913170602500 9131206025	BOLT, SOCKET	1,40 €
# 14	1S3-15431-00 1S31543100 1S31543100	COVER, CRANKCASE 3	254,00 €
# 15	1S3-15462-00 1S31546200 1S31546200	GASKET, CRANKCASE COVER 3	18,00 €
# 16	99530-10120 9953010120 9953010120	PIN, DOWEL(3BM)	3,16 €
# 17	95022-06030 9502206030 9502206030	BOLT, FLANGE	0,66 €
# 18	1S3-15441-00 1S31544100 1S31544100	HOLDER, CLUTCH CABLE	19,50 €
# 19	93101-14164 9310114164 9310114164	OIL SEAL(4GY)	16,50 €
# 20	1S3-15118-00 1S31511800 1S31511800	HOLDER	3,85 €
# 21	90110-06182 913120601200 9011006182	BOLT(3DM)	0,50 €
# 22	90461-10011 9046110011 9046110011	CLAMP	9,01 €
# 23	1S3-1546C-00 1S31546C00 1S31546C00	HOLDER	24,50 €
# 24	4H7-15189-00 4H71518900 4H71518900	PLUG	20,50 €
# 25	93210-207A0 932102080200 93210207A0	O-RING	4,50 €
# 26	90462-08046 9046208046 9046208046	CLAMP	4,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
