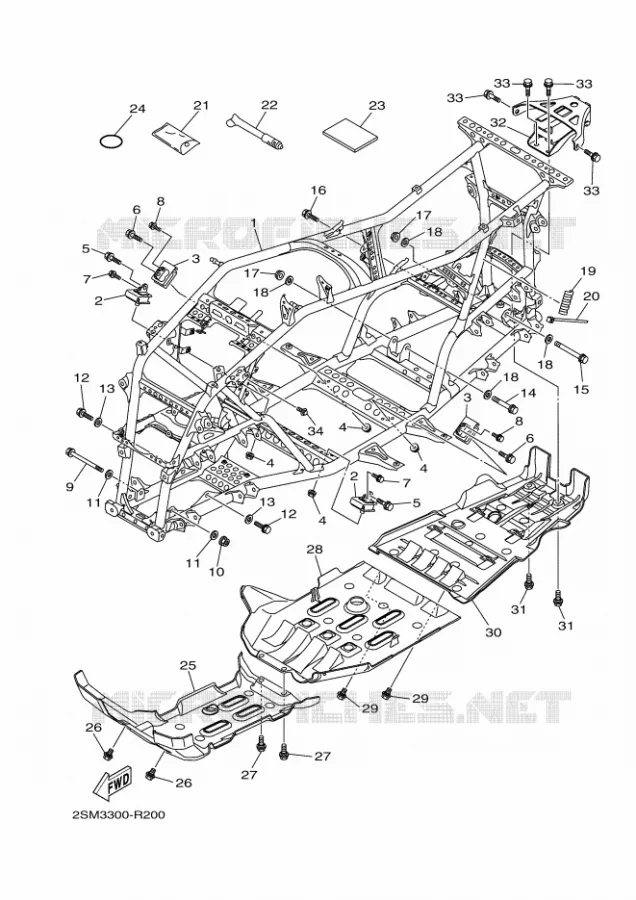

FRAME VOOR YAMAHA KODIAK 700 EPS DIRECTION ASSISTEE 2016

VOORSPATBORD

(1) B16F11101000

FRAME COMP.

(2) B16214850000

DAMPER, RUBBER 1

(3) B16-21485-00

DAMPER, RUBBER 1

(4) 90185-10011

NUT, SELF-LOCKING

(5) 2MB-E3574-00

BOLT 2

(6) 95812-10035

BOLT, FLANGE

(7) 2MB-E5481-A0

BOLT 1

(8) 950240601600

BOLT, FLANGE(2UJ)

(9) 90105-10219

BOLT, FLANGE

(10) 90185-10011

NUT, SELF-LOCKING

(11) 90201-10035

WASHER, PLATE

(12) 958121003000

BOLT, FLANGE

(13) 90201-10035

WASHER, PLATE

(14) 90105-12803

BOLT, FLANGE

(15) 90105-12065

BOLT, FLANGE

(16) 958121003000

BOLT, FLANGE

(17) 90185-12002

NUT, SELF-LOCKING

(18) 90201-12361

WASHER (6E9)

(19) 3B4-2113B-01

DAMPER

(20) 90464-40825

CLAMP(JN6)

(21) 2BG-F8100-00

TOOL KIT

(22) 1NV-2811A-01

GAUGE, AIR

(24) 93210-64297

O-RING (583 OIL CLEANER)

(25) B16-F147A-00

GUARD, ENGINE 1

(26) 90109-06202

BOLT

(27) 90109-06214

BOLT

(28) 1HP-F147E-01

GUARD, ENGINE 2

(29) 90109-06214

BOLT

(30) B16-F147F-00

GUARD, ENGINE 3

(31) 90109-06202

BOLT

(32) 2SM-F3802-00

REAR HITCH ASSY

(33) 95812-10016

BOLT, FLANGE

(34) 95812-06012

BOLT, FLANGE

	Onderdeelnummer	Produkt	Aantal
# 1	B16-F1110-00 B16F111000	FRAME COMP.	Contact	0,00 €
# 2	B16-F1485-00 B16214850000 B16F148500	DAMPER, RUBBER 1	30,00 €
# 3	B16-21485-00 B162148500 B162148500	DAMPER, RUBBER 1	30,00 €
# 4	90185-10011 9018510011 9018510011	NUT, SELF-LOCKING	4,86 €
# 5	2MB-E3574-00 2MBE357400 2MBE357400	BOLT 2	4,20 €
# 6	95812-10035 9581210035 9581210035	BOLT, FLANGE	3,11 €
# 7	2MB-E5481-A0 2MBE5481A0 2MBE5481A0	BOLT 1	1,36 €
# 8	90105-06639 950240601600 9010506639	BOLT, FLANGE(2UJ)	1,91 €
# 9	90105-10219 9010510219 9010510219	BOLT, FLANGE	7,36 €
# 10	90185-10011 9018510011 9018510011	NUT, SELF-LOCKING	4,86 €
# 11	90201-10035 9020110035 9020110035	WASHER, PLATE	1,50 €
# 12	90105-10237 958121003000 9010510237	BOLT, FLANGE	4,66 €
# 13	90201-10035 9020110035 9020110035	WASHER, PLATE	1,50 €
# 14	90105-12803 9010512803 9010512803	BOLT, FLANGE	9,85 €
# 15	90105-12065 9010512065 9010512065	BOLT, FLANGE	10,26 €
# 16	90105-10237 958121003000 9010510237	BOLT, FLANGE	4,66 €
# 17	90185-12002 9018512002 9018512002	NUT, SELF-LOCKING	11,66 €
# 18	90201-12361 9020112361 9020112361	WASHER (6E9)	10,16 €
# 19	3B4-2113B-01 3B42113B01 3B42113B01	DAMPER	27,50 €
# 20	90464-40825 9046440825 9046440825	CLAMP(JN6)	0,41 €
# 21	2BG-F8100-00 2BGF810000 2BGF810000	TOOL KIT	32,00 €
# 22	1NV-2811A-01 1NV2811A01 1NV2811A01	GAUGE, AIR	43,00 €
# 24	93210-64297 9321064297 9321064297	O-RING (583 OIL CLEANER)	5,10 €
# 25	B16-F147A-00 B16F147A00 B16F147A00	GUARD, ENGINE 1	57,00 €
# 26	90109-06202 9010906202 9010906202	BOLT	1,40 €
# 27	90109-06214 9010906214 9010906214	BOLT	1,56 €
# 28	1HP-F147E-01 1HPF147E01 1HPF147E01	GUARD, ENGINE 2	98,00 €
# 29	90109-06214 9010906214 9010906214	BOLT	1,56 €
# 30	B16-F147F-00 B16F147F00 B16F147F00	GUARD, ENGINE 3	55,50 €
# 31	90109-06202 9010906202 9010906202	BOLT	1,40 €
# 32	2SM-F3802-00 2SMF380200 2SMF380200	REAR HITCH ASSY	183,00 €
# 33	95812-10016 9581210016 9581210016	BOLT, FLANGE	3,46 €
# 34	95812-06012 9581206012 9581206012	BOLT, FLANGE	0,46 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
