STARTMOTOR KOPPELINGS

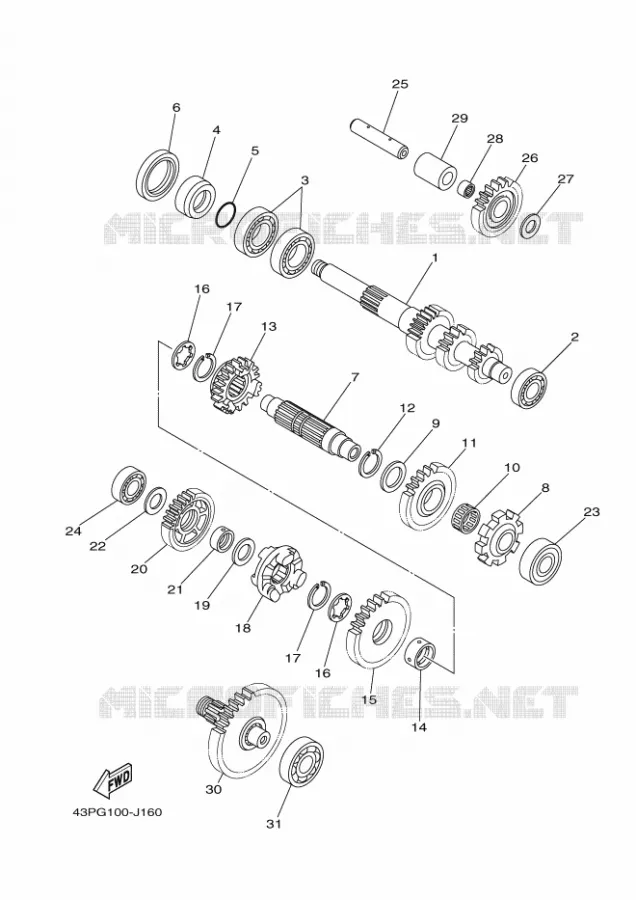

TRANSMISSIE VOOR YAMAHA YFM700FWAD 2012

TRANSMISSIE

(1) 3B4-17681-10

SHAFT, SECONDARY

(2) 933060042300

BEARING (7K2)

(3) 93306-07801

BEARING(55X)

(4) 90387-26001

COLLAR

(5) 93210-26001

O-RING

(6) 93102-42004

OIL SEAL

(7) 3B4-17421-00

AXLE, DRIVE

(8) 3B4-17473-00

STOPPER

(9) 90201256K600

WASHER, PLATE(1FK)

(10) 93310-32590

BRG,CYL-CAL ROLLER 15G KY

(11) 3B4-17253-00

GEAR, REVERSE WHEEL 2 (28T)

(12) 93440-25084

CIRCLIP (4L0)

(13) 3B4-17582-00

GEAR, MIDDLE DRIVE (21T)

(14) 90387-250R3

COLLAR(1UX)

(15) 3B4-17233-00

GEAR, LOW WHEEL (31T)

(16) 90214-22007

WASHER, CLAW

(16) 90214-22007

WASHER, CLAW

(17) 93440-25084

CIRCLIP (4L0)

(17) 93440-25084

CIRCLIP (4L0)

(18) 3B4-17285-02

CLUTCH, DOG

(19) 90201-20028

WASHER, PLATE

(20) 3B4-17223-10

GEAR, HIGH WHEEL

(21) 90387-20021

COLLAR

(22) 90201-170U8

WASHER, PLATE(XA1)

(23) 93306-20483

BEARING

(24) 933062031000

BRG,R-B 6203RS 40MM 63.3G KY

(25) 3B4-17432-01

AXLE, IDLE

(26) 16B-17243-00

GEAR, REVERSE WHEEL 1

(27) 90201-15029

WASHER, PLATE

(28) 93310-31576

BEARING

(29) 90387-15018

COLLAR

(30) 3B4-17520-00

DRIVE PINION ASSY (41T)

(31) 933063044200

BEARING (6304YA1-9TC4)

	Onderdeelnummer	Produkt	Aantal
# 1	3B4-17681-10 3B41768110 3B41768110	SHAFT, SECONDARY	346,00 €
# 2	93306-00401 933060042300 9330600401	BEARING (7K2)	21,00 €
# 3	93306-07801 9330607801 9330607801	BEARING(55X)	45,50 €
# 4	90387-26001 9038726001 9038726001	COLLAR	38,50 €
# 5	93210-26001 9321026001 9321026001	O-RING	8,15 €
# 6	93102-42004 9310242004 9310242004	OIL SEAL	13,15 €
# 7	3B4-17421-00 3B41742100 3B41742100	AXLE, DRIVE	184,00 €
# 8	3B4-17473-00 3B41747300 3B41747300	STOPPER	79,00 €
# 9	90201-25290 90201256K600 9020125290	WASHER, PLATE(1FK)	4,70 €
# 10	93310-32590 9331032590 9331032590	BRG, CYL-CAL ROLLER 15G KY	33,00 €
# 11	3B4-17253-00 3B41725300 3B41725300	GEAR, REVERSE WHEEL 2 (28T)	72,50 €
# 12	93440-25084 9344025084 9344025084	CIRCLIP (4L0)	3,95 €
# 13	3B4-17582-00 3B41758200 3B41758200	GEAR, MIDDLE DRIVE (21T)	126,00 €
# 14	90387-250R3 90387250R3 90387250R3	COLLAR(1UX)	34,50 €
# 15	3B4-17233-00 3B41723300 3B41723300	GEAR, LOW WHEEL (31T)	121,00 €
# 16	90214-22007 9021422007 9021422007	WASHER, CLAW	3,46 €
# 17	93440-25084 9344025084 9344025084	CIRCLIP (4L0)	3,95 €
# 18	3B4-17285-02 3B41728502 3B41728502	CLUTCH, DOG	120,00 €
# 19	90201-20028 9020120028 9020120028	WASHER, PLATE	11,00 €
# 20	3B4-17223-10 3B41722310 3B41722310	GEAR, HIGH WHEEL	138,00 €
# 21	90387-20021 9038720021 9038720021	COLLAR	17,00 €
# 22	90201-170U8 90201170U8 90201170U8	WASHER, PLATE(XA1)	4,06 €
# 23	93306-20483 9330620483 9330620483	BEARING	30,50 €
# 24	93306-20309 933062031000 9330620309	BRG, R-B 6203RS 40MM 63.3G KY	29,00 €
# 25	3B4-17432-01 3B41743201 3B41743201	AXLE, IDLE	31,00 €
# 26	16B-17243-00 16B1724300 16B1724300	GEAR, REVERSE WHEEL 1	82,00 €
# 27	90201-15029 9020115029 9020115029	WASHER, PLATE	4,66 €
# 28	93310-31576 9331031576 9331031576	BEARING	24,00 €
# 29	90387-15018 9038715018 9038715018	COLLAR	30,00 €
# 30	3B4-17520-00 3B41752000 3B41752000	DRIVE PINION ASSY (41T)	284,00 €
# 31	93306-30438 933063044200 9330630438	BEARING (6304YA1-9TC4)	44,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
