CILINDER

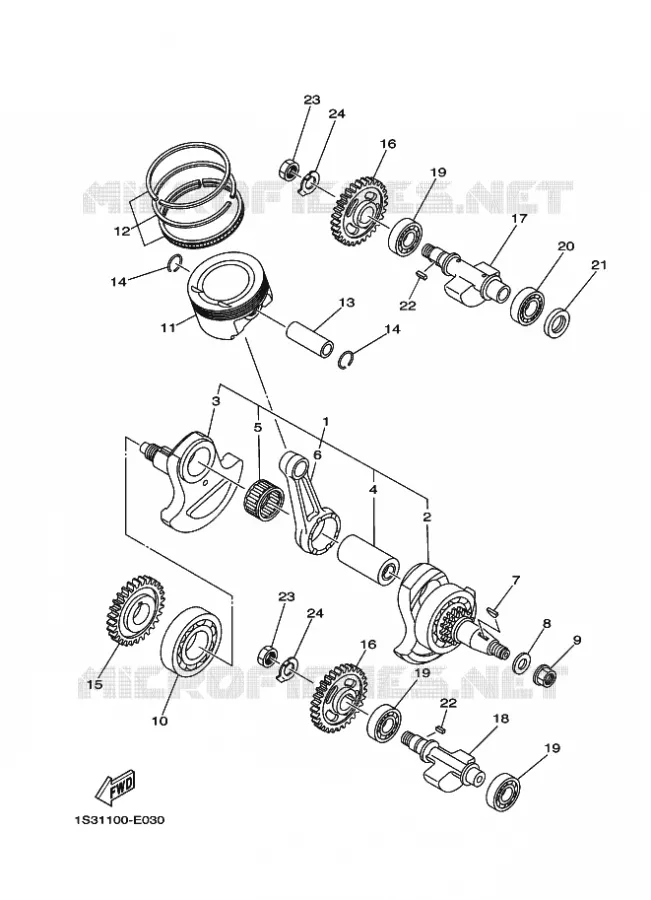

KRUKAS / ZUIGER VOOR YAMAHA YFM700R 2006

KLEPPEN

(1) 1PE114000000

CRANKSHAFT ASSY

(2) 1S3-11401-09

CRANK SUB ASSY 1

(3) 1S3-11422-00

CRANK 2

(4) 1S3-11681-00

PIN, CRANK 1

(5) 933108401700

BEARING

(6) 1S3-11651-00

ROD, CONNECTING

(7) 90280-05001

KEY, WOODRUFF

(8) 90201-16013

WASHER, PLATE

(9) 90179-16004

NUT

(10) 93306-30810

BEARING

(11) 1S3116311000

PISTON (STD)

(12) 1S3116031000

PISTON RING SET (STD)

(13) 5VK-11633-00

PIN, PISTON

(14) 93450-24154

CIRCLIP

(14) 93450-24154

CIRCLIP

(15) 1S3-11536-00

GEAR, DRIVE

(16) 1S3-11531-00

GEAR, BALANCE WEIGHT

(16) 1S3-11531-00

GEAR, BALANCE WEIGHT

(17) 1S3-11454-00

WEIGHT 1

(18) 1S3-11464-00

WEIGHT 2

(19) 93306-20481

BEARING

(19) 93306-20481

BEARING

(19) 93306-20481

BEARING

(20) 933060051900

BEARING(1FF)

(21) 93101-25106

OIL SEAL (5Y1)

(22) 90282-05005

KEY, STRAIGHT 3531154600

(22) 90282-05005

KEY, STRAIGHT 3531154600

(23) 90170-16326

NUT, HEXAGON (30X)

(23) 90170-16326

NUT, HEXAGON (30X)

(24) 90215-16221

WASHER, LOCK (30X)

(24) 90215-16221

WASHER, LOCK (30X)

	Onderdeelnummer	Produkt	Aantal
# 1	1S3-11400-00 1PE114000000 1S31140000	CRANKSHAFT ASSY	629,00 €
# 2	1S3-11401-09 1S31140109 1S31140109	CRANK SUB ASSY 1	362,00 €
# 3	1S3-11422-00 1S31142200 1S31142200	CRANK 2	230,00 €
# 4	1S3-11681-00 1S31168100 1S31168100	PIN, CRANK 1	83,00 €
# 5	93310-84010 933108401700 9331084010	BEARING	62,00 €
# 6	1S3-11651-00 1S31165100 1S31165100	ROD, CONNECTING	141,00 €
# 7	90280-05001 9028005001 9028005001	KEY, WOODRUFF	10,26 €
# 8	90201-16013 9020116013 9020116013	WASHER, PLATE	14,95 €
# 9	90179-16004 9017916004 9017916004	NUT	17,50 €
# 10	93306-30810 9330630810 9330630810	BEARING	83,00 €
# 11	1S3-11631-00 1S3116311000 1S31163100	PISTON (STD)	127,00 €
# 12	1S3-11603-00 1S3116031000 1S31160300	PISTON RING SET (STD)	74,00 €
# 13	5VK-11633-00 5VK1163300 5VK1163300	PIN, PISTON	44,00 €
# 14	93450-24154 9345024154 9345024154	CIRCLIP	0,46 €
# 15	1S3-11536-00 1S31153600 1S31153600	GEAR, DRIVE	135,00 €
# 16	1S3-11531-00 1S31153100 1S31153100	GEAR, BALANCE WEIGHT	106,00 €
# 17	1S3-11454-00 1S31145400 1S31145400	WEIGHT 1	123,00 €
# 18	1S3-11464-00 1S31146400 1S31146400	WEIGHT 2	95,00 €
# 19	93306-20481 9330620481 9330620481	BEARING	29,99 €
# 20	93306-00502 933060051900 9330600502	BEARING(1FF)	31,99 €
# 21	93101-25106 9310125106 9310125106	OIL SEAL (5Y1)	7,06 €
# 22	90282-05005 9028205005 9028205005	KEY, STRAIGHT 3531154600	4,45 €
# 23	90170-16326 9017016326 9017016326	NUT, HEXAGON (30X)	8,51 €
# 24	90215-16221 9021516221 9021516221	WASHER, LOCK (30X)	7,61 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KRUKAS / ZUIGER van uw Yamaha YFM700R van 2006. Laat het ons weten als u vragen heeft.
