ELECTRISCH 1

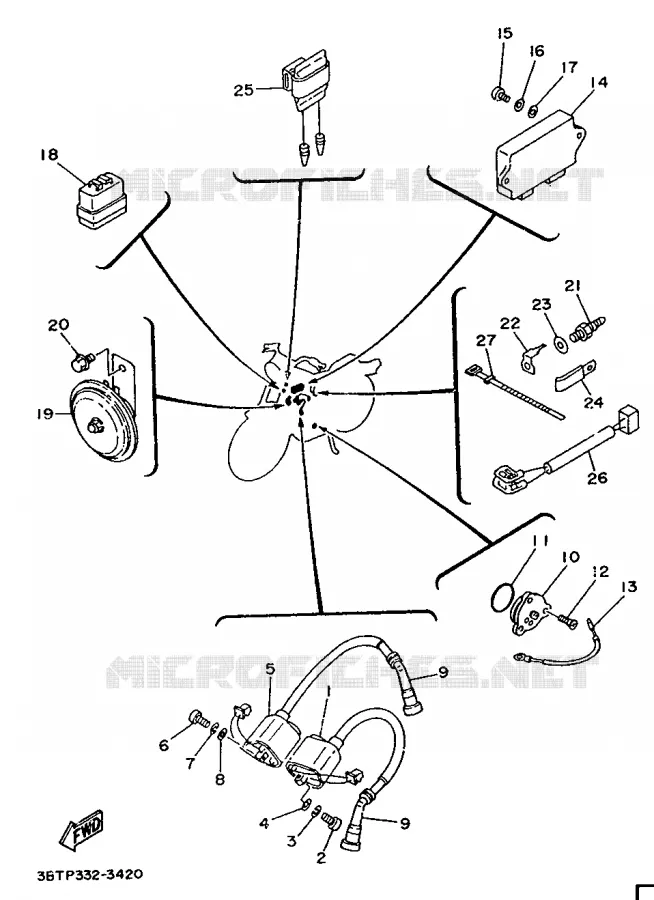

ELECTRISCH 2 VOOR YAMAHA XV535 1994

(1) 2GV-82310-21-00

IGNITION COIL ASSY

(2) 9015705M1900

SCREW, PAN HEAD

(3) 929070510000

WASHER(3SX)

(4) 929070560000

WASHER(1RW)

(5) 2GV-82320-20-00

BOBINE D ALLUMAGE COMPLET

(6) 9015705M1900

SCREW, PAN HEAD

(7) 929070510000

WASHER(3SX)

(8) 929070560000

WASHER(1RW)

(9) 4VW823700000

PLUG CAP ASSY

(10) 1L9-82540-00-00

NEUTRAL SWITCH ASSY

(11) 93210-29196-00

O-RING (371)

(12) 987070501200

SCREW, FLAT

(13) 2JX825410000

WIRE, LEAD

(14) 3BT-82305-00-00

IGNITOR UNIT ASSY

(15) 985800602000

SCREW PAN HEAD

(16) 929950610000

WASHER(6A1)

(17) 92990-06600-00

WASHER, PLAIN (646)

(18) 47G-83350-41-00

RELAIS DES CLIGNOTANTS CPLT

(19) 2KG833710000

HORN

(19) 4KG833710100

HORN

(20) 958170601000

BOLT, FLANGE

(21) 5FU837902000

HEATER ASSY

(22) 5FU821030000

TERMINAL 1

(23) 902010801600

WASHER, PLATE

(24) 3UH-14146-00-00

PLAQUE

(25) 3BT825600000

THERMO SWITCH ASSY

(26) 3BT-82509-00-00

FIL, SECONDAIRE

(27) 437-83936-01-00

BAND, SWITCH CORD

	Onderdeelnummer	Produkt	Aantal
# 1	2GV-82310-21-00 2GV823102100 2GV823102100	IGNITION COIL ASSY	151,00 €
# 2	98506-05016-00 9015705M1900 985060501600	SCREW, PAN HEAD	1,31 €
# 3	92906-05100-00 929070510000 929060510000	WASHER(3SX)	0,50 €
# 4	92906-05600-00 929070560000 929060560000	WASHER(1RW)	0,56 €
# 5	2GV-82320-20-00 2GV823202000 2GV823202000	BOBINE D ALLUMAGE COMPLET	Contact	0,00 €
# 6	98506-05016-00 9015705M1900 985060501600	SCREW, PAN HEAD	1,31 €
# 7	92906-05100-00 929070510000 929060510000	WASHER(3SX)	0,50 €
# 8	92906-05600-00 929070560000 929060560000	WASHER(1RW)	0,56 €
# 9	2GV-82370-00-00 4VW823700000 2GV823700000	PLUG CAP ASSY	20,00 €
# 10	1L9-82540-00-00 1L9825400000 1L9825400000	NEUTRAL SWITCH ASSY	29,50 €
# 11	93210-29196-00 932102919600 932102919600	O-RING (371)	3,85 €
# 12	98701-05012-00 987070501200 987010501200	SCREW, FLAT	0,56 €
# 13	1FK-82541-00-00 1FK825410000	WIRE, LEAD	Contact	0,00 €
# 14	3BT-82305-00-00 3BT823050000 3BT823050000	IGNITOR UNIT ASSY	Contact	0,00 €
# 15	98501-06020-00 985800602000 985010602000	SCREW PAN HEAD	2,26 €
# 16	92990-06100-00 929950610000 929900610000	WASHER(6A1)	0,16 €
# 17	92990-06600-00 929900660000 929900660000	WASHER, PLAIN (646)	0,56 €
# 18	47G-83350-41-00 47G833504100 47G833504100	RELAIS DES CLIGNOTANTS CPLT	Contact	0,00 €
# 19	35J-83371-30-00 2KG833710000 35J833713000	HORN	35,00 €
# 19	3JB-83371-00-00 4KG833710100 3JB833710000	HORN	86,00 €
# 20	95826-06010-00 958170601000 958260601000	BOLT, FLANGE	0,25 €
# 21	3LS-83790-00-00 5FU837902000 3LS837900000	HEATER ASSY	48,50 €
# 22	1AJ-82103-00-00 5FU821030000 1AJ821030000	TERMINAL 1	3,30 €
# 23	90201-081K4-00 902010801600 90201081K400	WASHER, PLATE	2,35 €
# 24	3UH-14146-00-00 3UH141460000 3UH141460000	PLAQUE	Contact	0,00 €
# 25	4FY-82560-00-00 3BT825600000 4FY825600000	THERMO SWITCH ASSY	65,00 €
# 26	3BT-82509-00-00 3BT825090000 3BT825090000	FIL, SECONDAIRE	Contact	0,00 €
# 27	437-83936-01-00 437839360100 437839360100	BAND, SWITCH CORD	4,31 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ELECTRISCH 2 van uw Yamaha XV535 van 1994. Laat het ons weten als u vragen heeft.
