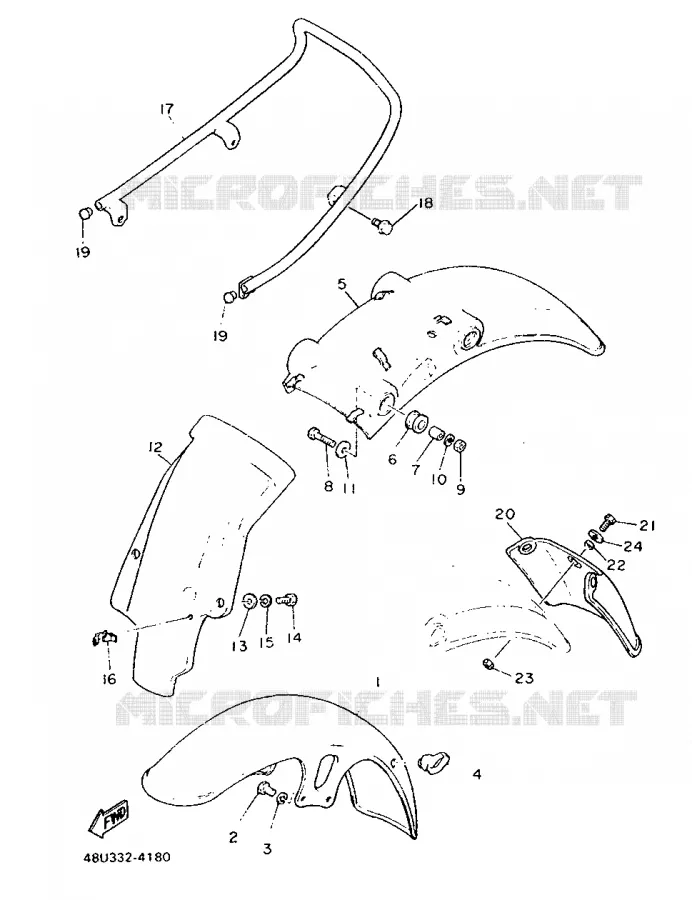

SPATBORD VOOR YAMAHA SR500 1988

ZIJKUIPDEEL

(1) 48U-21510-01-93

GARDE BOUE AV

(2) 970800802000

BOLT(6TD)

(3) 92990-08100-00

YBS67-8 WASHER, SPRING

(4) 1A0-21518-00-00

HOLDER, WIRE

(5) 2J4-21610-10-93

GARDE BOUE AR

(6) 168-21639-00-00

DAMPER, REAR

(7) 90387-08258-00

COLLAR (437)

(8) 970130803500

BOLT

(9) 953330860000

NUT(6L2)

(10) 92990-08100-00

YBS67-8 WASHER, SPRING

(11) 90201-085E6-00

WASHER, PLATE (5J0)

(12) 2J2-21629-01-00

GUARD, MUD

(13) 902010638000

WASHER, PLATE

(14) 97D950601600

BOLT, HEXAGON DEEP RECESS

(15) 929950610000

WASHER(6A1)

(16) 90464-08020-00

CLAMP (1A0)

(17) 48U-21645-00-00

SUPPORT, ARRIERE

(18) 950240801600

BOLT, FLANGE (3JPE)

(19) 1J3-24742-00-00

GROMMET, SEAT HANDLE

(20) 2J4-21621-10-00

FLAP, REAR FENDER

(21) 97D950601600

BOLT, HEXAGON DEEP RECESS

(22) 903870610600

COLLAR

(23) 953800660000

NUT(661)

(24) 902010669700

WASHER, PLATE (J10)

	Onderdeelnummer	Produkt	Aantal
# 1	48U-21510-01-93 48U215100193 48U215100193	GARDE BOUE AV	Contact	0,00 €
# 2	97313-08020-00 970800802000 973130802000	BOLT(6TD)	3,85 €
# 3	92990-08100-00 929900810000 929900810000	YBS67-8 WASHER, SPRING	0,56 €
# 4	1A0-21518-00-00 1A0215180000 1A0215180000	HOLDER, WIRE	1,21 €
# 5	2J4-21610-10-93 2J4216101093 2J4216101093	GARDE BOUE AR	Contact	0,00 €
# 6	168-21639-00-00 168216390000 168216390000	DAMPER, REAR	4,70 €
# 7	90387-08258-00 903870825800 903870825800	COLLAR (437)	5,76 €
# 8	97313-08035-00 970130803500 973130803500	BOLT	3,16 €
# 9	95303-08600-00 953330860000 953030860000	NUT(6L2)	1,31 €
# 10	92990-08100-00 929900810000 929900810000	YBS67-8 WASHER, SPRING	0,56 €
# 11	90201-085E6-00 90201085E600 90201085E600	WASHER, PLATE (5J0)	3,16 €
# 12	2J2-21629-01-00 2J2216290100 2J2216290100	GUARD, MUD	55,50 €
# 13	90201-06067-00 902010606700	WASHER, PLATE	Contact	0,00 €
# 14	97313-06016-00 97D950601600 973130601600	BOLT, HEXAGON DEEP RECESS	0,20 €
# 15	92990-06100-00 929950610000 929900610000	WASHER(6A1)	0,16 €
# 16	90464-08020-00 904640802000 904640802000	CLAMP (1A0)	8,05 €
# 17	48U-21645-00-00 48U216450000 48U216450000	SUPPORT, ARRIERE	Contact	0,00 €
# 18	95023-08016-00 950240801600 950230801600	BOLT, FLANGE (3JPE)	1,56 €
# 19	1J3-24742-00-00 1J3247420000 1J3247420000	GROMMET, SEAT HANDLE	4,15 €
# 20	2J4-21621-10-00 2J4216211000 2J4216211000	FLAP, REAR FENDER	Contact	0,00 €
# 21	97313-06016-00 97D950601600 973130601600	BOLT, HEXAGON DEEP RECESS	0,20 €
# 22	90387-06022-00 903870610600 903870602200	COLLAR	1,31 €
# 23	95303-06600-00 953800660000 953030660000	NUT(661)	2,65 €
# 24	90201-06070-00 902010669700 902010607000	WASHER, PLATE (J10)	1,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SPATBORD van uw Yamaha SR500 van 1988. Laat het ons weten als u vragen heeft.
