WATERPOMP / SLANGEN

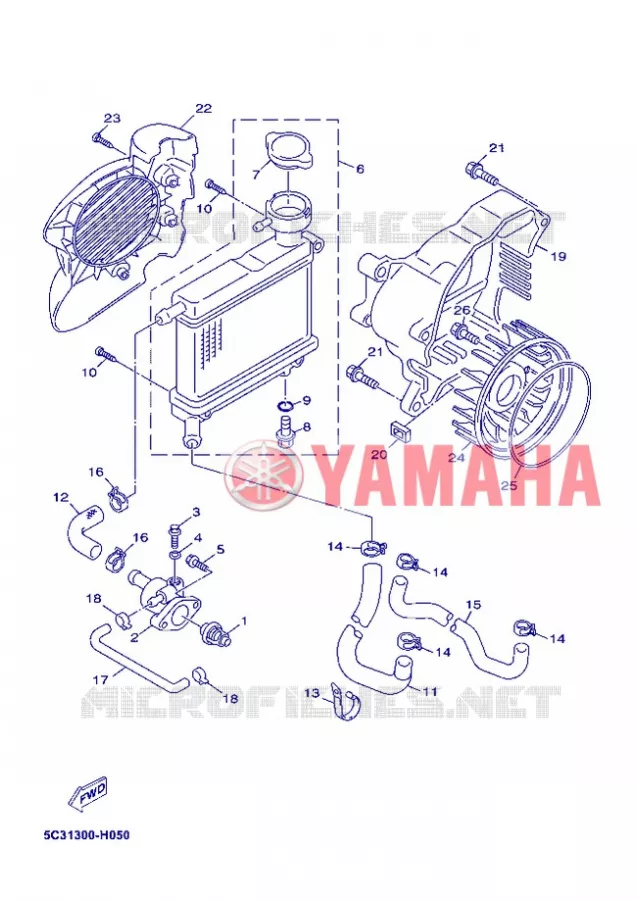

RADIATEUR / SLANG VOOR YAMAHA YN50FU 2013

OLIEPOMP

(1) 4BA124110200

THERMOSTAT

(2) 5ST-E2413-20

COVER, THERMOSTAT

(3) 95027-06010

BOLT, FLANGE(4MY)

(4) 90430-06X00

GASKET

(5) 90105-06X33

BOLT, FLANGE

(6) 5ST-E240A-02

RADIATOR ASSY

(7) 5STE24620000

CAP, RADIATOR

(8) 5ST-E2615-00

BOLT

(9) 5ST-E2843-00

O-RING

(10) 97707-60530

SCREW,TAPPING

(11) 3B3-E2482-00

PIPE 2

(12) 3B3-E2483-00

PIPE 3

(13) 90462-10806

CLAMP

(14) 904672005000

CLIP (4V3)

(15) 5ST-E2477-00

PIPE 7

(16) 904672005000

CLIP (4V3)

(17) 5ST-E243F-00

HOSE,3

(18) 90467-09809

CLIP

(19) 3B3-E2621-02

CASE, FAN

(20) 3B3-E2465-00

DAMPER, RADIATOR

(21) 90105-06X33

BOLT, FLANGE

(22) 5C3-E2467-00

COVER, RADIATOR

(23) 9770M-60530

SCREW, TAPPING

(24) 5ST-E2611-01

FAN

(25) 93210-76801

O-RING

(26) 95E320601200

BOLT, FLANGE DEEP RECESS

	Onderdeelnummer	Produkt	Aantal
# 1	4BA-12411-00 4BA124110200 4BA1241100	THERMOSTAT	35,00 €
# 2	5ST-E2413-20 5STE241320 5STE241320	COVER, THERMOSTAT	35,50 €
# 3	95027-06010 9502706010 9502706010	BOLT, FLANGE(4MY)	0,20 €
# 4	90430-06X00 9043006X00 9043006X00	GASKET	1,31 €
# 5	90105-06X33 9010506X33 9010506X33	BOLT, FLANGE	1,50 €
# 6	5ST-E240A-02 5STE240A02 5STE240A02	RADIATOR ASSY	160,00 €
# 7	5ST-E2590-00 5STE24620000 5STE259000	CAP, RADIATOR	46,50 €
# 8	5ST-E2615-00 5STE261500 5STE261500	BOLT	7,85 €
# 9	5ST-E2843-00 5STE284300 5STE284300	O-RING	2,26 €
# 10	97707-60530 9770760530 9770760530	SCREW, TAPPING	0,25 €
# 11	3B3-E2482-00 3B3E248200 3B3E248200	PIPE 2	17,00 €
# 12	3B3-E2483-00 3B3E248300 3B3E248300	PIPE 3	5,30 €
# 13	90462-10806 9046210806 9046210806	CLAMP	2,65 €
# 14	90467-20810 904672005000 9046720810	CLIP (4V3)	4,00 €
# 15	5ST-E2477-00 5STE247700 5STE247700	PIPE 7	5,76 €
# 16	90467-20810 904672005000 9046720810	CLIP (4V3)	4,00 €
# 17	5ST-E243F-00 5STE243F00 5STE243F00	HOSE, 3	3,30 €
# 18	90467-09809 9046709809 9046709809	CLIP	1,61 €
# 19	3B3-E2621-02 3B3E262102 3B3E262102	CASE, FAN	26,00 €
# 20	3B3-E2465-00 3B3E246500 3B3E246500	DAMPER, RADIATOR	1,21 €
# 21	90105-06X33 9010506X33 9010506X33	BOLT, FLANGE	1,50 €
# 22	5C3-E2467-00 5C3E246700 5C3E246700	COVER, RADIATOR	17,50 €
# 23	9770M-60530 9770M60530 9770M60530	SCREW, TAPPING	0,85 €
# 24	5ST-E2611-01 5STE261101 5STE261101	FAN	13,55 €
# 25	93210-76801 9321076801 9321076801	O-RING	3,20 €
# 26	90105-06X34 95E320601200 9010506X34	BOLT, FLANGE DEEP RECESS	0,31 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de RADIATEUR / SLANG van uw Yamaha YN50FU van 2013. Laat het ons weten als u vragen heeft.
