Cilinderinhoud

Jaar

Model

Afwerking

Onderdelencatalogus

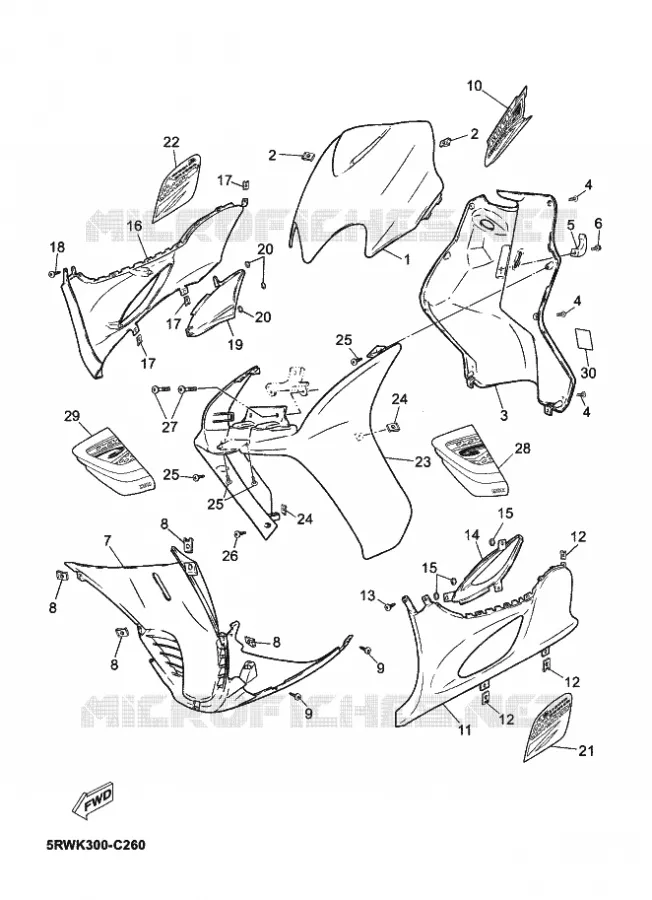

Onderdelendiagram

STANDAARD / VOETSTEUN

BEENSCHERM VOOR YAMAHA CS50Z MACH G LIQUIDE 2012

KAP 1

(1) 5RW-F8311-00-PC

LEG SHIELD 1

(2) 5DS-F8317-00

NUT, EMBLEM

(2) 5DS-F8317-00

NUT, EMBLEM

(3) 5RW-F8312-10

LEG SHIELD 2

(4) 90167-04X00

SCREW, TAPPING

(4) 90167-04X00

SCREW, TAPPING

(4) 90167-04X00

SCREW, TAPPING

(5) 4SB-F1398-00

HANGER, HELMET

(6) 90119-06X02

BOLT, WITH WASHER

(7) 5RW-F8385-01

COVER, LOWER

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(9) 90167-04X00

SCREW, TAPPING

(9) 90167-04X00

SCREW, TAPPING

(10) 5RW-F831Y-H0

GRAPHIC, 14

(11) 5RW-F171L-00-P8

MOLE, SIDE COVER 1 PWS1

(12) 5DS-F8317-00

NUT, EMBLEM

(12) 5DS-F8317-00

NUT, EMBLEM

(12) 5DS-F8317-00

NUT, EMBLEM

(13) 90167-04X00

SCREW, TAPPING

(14) 5RW-F172A-31

PANEL 1

(15) 90183-05813

NUT, SPRING

(15) 90183-05813

NUT, SPRING

(16) 5RW-F171M-00-P8

MOLE, SIDE COVER 2 PWS1

(17) 5DS-F8317-00

NUT, EMBLEM

(17) 5DS-F8317-00

NUT, EMBLEM

(17) 5DS-F8317-00

NUT, EMBLEM

(18) 90167-04X00

SCREW, TAPPING

(19) 5RW-F172F-31

PANEL 2

(20) 90183-05813

NUT, SPRING

(20) 90183-05813

NUT, SPRING

(21) 5RW-F174J-J0

GRAPHIC, 5

(22) 5RW-F174K-J0

GRAPHIC, 6

(23) 5RW-F1519-00-PC

MOLE, FENDER

(24) 5DS-F8317-00

NUT, EMBLEM

(24) 5DS-F8317-00

NUT, EMBLEM

(25) 90167-04X00

SCREW, TAPPING

(25) 90167-04X00

SCREW, TAPPING

(25) 90167-04X00

SCREW, TAPPING

(26) 90167-04X03

SCREW, TAPPING

(27) 9890M-06016

SCREW, BINDING

(28) 5RW-F174G-K0

GRAPHIC, 3

(29) 5RW-F174H-K0

GRAPHIC, 4

(30) 5D8-F1568-00

LABEL, WARNING

	Onderdeelnummer	Produkt	Aantal
# 1	5RW-F8311-00-PC 5RWF831100PC 5RWF831100PC	LEG SHIELD 1	58,00 €
# 2	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 3	5RW-F8312-10 5RWF831210 5RWF831210	LEG SHIELD 2	54,50 €
# 4	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 5	4SB-F1398-00 4SBF139800 4SBF139800	HANGER, HELMET	10,80 €
# 6	90119-06X02 9011906X02 9011906X02	BOLT, WITH WASHER	0,71 €
# 7	5RW-F8385-01 5RWF838501 5RWF838501	COVER, LOWER	65,00 €
# 8	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 9	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 10	5RW-F831Y-H0 5RWF831YH0 5RWF831YH0	GRAPHIC, 14	23,50 €
# 11	5RW-F171L-00-P8 5RWF171L00P8 5RWF171L00P8	MOLE, SIDE COVER 1 PWS1	89,00 €
# 12	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 13	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 14	5RW-F172A-31 5RWF172A31 5RWF172A31	PANEL 1	10,16 €
# 15	90183-05813 9018305813 9018305813	NUT, SPRING	0,20 €
# 16	5RW-F171M-00-P8 5RWF171M00P8 5RWF171M00P8	MOLE, SIDE COVER 2 PWS1	89,00 €
# 17	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 18	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 19	5RW-F172F-31 5RWF172F31 5RWF172F31	PANEL 2	10,16 €
# 20	90183-05813 9018305813 9018305813	NUT, SPRING	0,20 €
# 21	5RW-F174J-J0 5RWF174JJ0 5RWF174JJ0	GRAPHIC, 5	18,50 €
# 22	5RW-F174K-J0 5RWF174KJ0 5RWF174KJ0	GRAPHIC, 6	18,50 €
# 23	5RW-F1519-00-PC 5RWF151900PC 5RWF151900PC	MOLE, FENDER	164,00 €
# 24	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 25	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 26	90167-04X03 9016704X03 9016704X03	SCREW, TAPPING	0,71 €
# 27	9890M-06016 9890M06016 9890M06016	SCREW, BINDING	2,45 €
# 28	5RW-F174G-K0 5RWF174GK0 5RWF174GK0	GRAPHIC, 3	21,00 €
# 29	5RW-F174H-K0 5RWF174HK0 5RWF174HK0	GRAPHIC, 4	21,00 €
# 30	5D8-F1568-00 5D8F156800 5D8F156800	LABEL, WARNING	9,41 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
