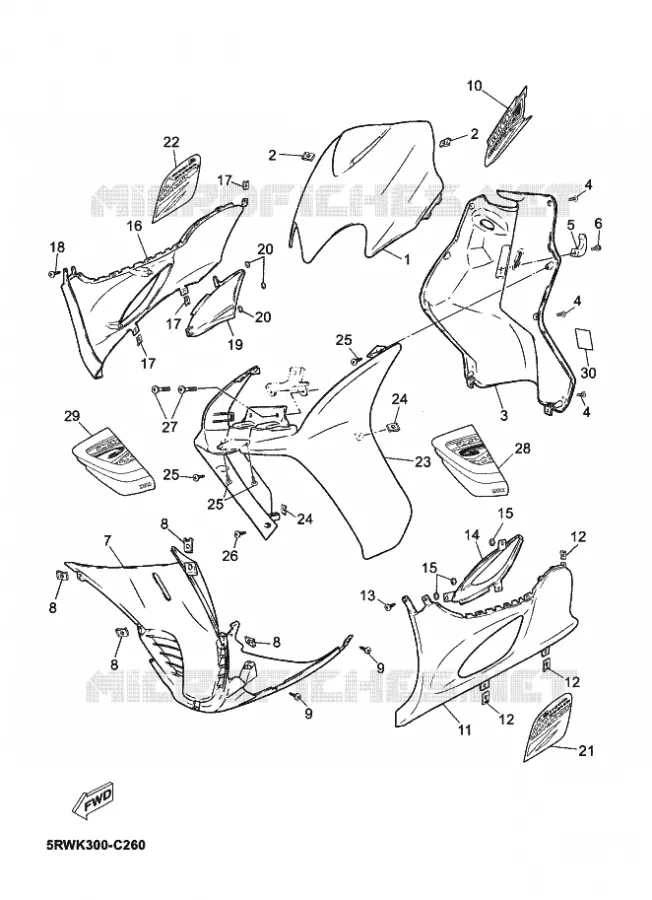

BEENSCHERM VOOR YAMAHA CS50Z MACH G LIQUIDE 2011

KAP 1

(1) 5RW-F8311-00-PF

LEG SHIELD 1 BWC1

(2) 5DS-F8317-00

NUT, EMBLEM

(2) 5DS-F8317-00

NUT, EMBLEM

(3) 5RW-F8312-10

LEG SHIELD 2

(4) 90167-04X00

SCREW, TAPPING

(4) 90167-04X00

SCREW, TAPPING

(4) 90167-04X00

SCREW, TAPPING

(5) 4SB-F1398-00

HANGER, HELMET

(6) 90119-06X02

BOLT, WITH WASHER

(7) 5RW-F8385-01

COVER, LOWER

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(9) 90167-04X00

SCREW, TAPPING

(9) 90167-04X00

SCREW, TAPPING

(10) 5RW-F831Y-J0

GRAPHIC, 14

(11) 5RW-F171L-00-PL

MOLE, SIDE COVER 1 MDRM3

(12) 5DS-F8317-00

NUT, EMBLEM

(12) 5DS-F8317-00

NUT, EMBLEM

(12) 5DS-F8317-00

NUT, EMBLEM

(13) 90167-04X00

SCREW, TAPPING

(14) 5RW-F172A-21

PANEL 1

(15) 90183-05813

NUT, SPRING

(15) 90183-05813

NUT, SPRING

(16) 5RW-F171M-00-PL

MOLE, SIDE COVER 2 MDRM3

(17) 5DS-F8317-00

NUT, EMBLEM

(17) 5DS-F8317-00

NUT, EMBLEM

(17) 5DS-F8317-00

NUT, EMBLEM

(18) 90167-04X00

SCREW, TAPPING

(19) 5RW-F172F-21

PANEL 2

(20) 90183-05813

NUT, SPRING

(20) 90183-05813

NUT, SPRING

(21) 5RW-F174J-K0

GRAPHIC, 5

(22) 5RW-F174K-K0

GRAPHIC, 6

(23) 5RW-F1519-00-PF

MOLE, FENDER BWC1

(24) 5DS-F8317-00

NUT, EMBLEM

(24) 5DS-F8317-00

NUT, EMBLEM

(25) 90167-04X00

SCREW, TAPPING

(25) 90167-04X00

SCREW, TAPPING

(25) 90167-04X00

SCREW, TAPPING

(26) 90167-04X03

SCREW, TAPPING

(27) 9890M-06016

SCREW, BINDING

(29) 5RW-F174G-L0

GRAPHIC, 3

(29) 5RW-F174H-L0

GRAPHIC, 4

(30) 5D8-F1568-00

LABEL, WARNING

	Onderdeelnummer	Produkt	Aantal
# 1	5RW-F8311-00-PF 5RWF831100PF 5RWF831100PF	LEG SHIELD 1 BWC1	58,00 €
# 2	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 3	5RW-F8312-10 5RWF831210 5RWF831210	LEG SHIELD 2	54,50 €
# 4	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 5	4SB-F1398-00 4SBF139800 4SBF139800	HANGER, HELMET	10,80 €
# 6	90119-06X02 9011906X02 9011906X02	BOLT, WITH WASHER	0,71 €
# 7	5RW-F8385-01 5RWF838501 5RWF838501	COVER, LOWER	65,00 €
# 8	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 9	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 10	5RW-F831Y-J0 5RWF831YJ0 5RWF831YJ0	GRAPHIC, 14	Contact	0,00 €
# 11	5RW-F171L-00-PL 5RWF171L00PL 5RWF171L00PL	MOLE, SIDE COVER 1 MDRM3	89,00 €
# 12	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 13	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 14	5RW-F172A-21 5RWF172A21 5RWF172A21	PANEL 1	10,16 €
# 15	90183-05813 9018305813 9018305813	NUT, SPRING	0,20 €
# 16	5RW-F171M-00-PL 5RWF171M00PL 5RWF171M00PL	MOLE, SIDE COVER 2 MDRM3	89,00 €
# 17	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 18	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 19	5RW-F172F-21 5RWF172F21 5RWF172F21	PANEL 2	10,16 €
# 20	90183-05813 9018305813 9018305813	NUT, SPRING	0,20 €
# 21	5RW-F174J-K0 5RWF174JK0 5RWF174JK0	GRAPHIC, 5	Contact	0,00 €
# 22	5RW-F174K-K0 5RWF174KK0 5RWF174KK0	GRAPHIC, 6	Contact	0,00 €
# 23	5RW-F1519-00-PF 5RWF151900PF 5RWF151900PF	MOLE, FENDER BWC1	164,00 €
# 24	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 25	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 26	90167-04X03 9016704X03 9016704X03	SCREW, TAPPING	0,71 €
# 27	9890M-06016 9890M06016 9890M06016	SCREW, BINDING	2,45 €
# 29	5RW-F174G-L0 5RWF174GL0 5RWF174GL0	GRAPHIC, 3	Contact	0,00 €
# 29	5RW-F174H-L0 5RWF174HL0 5RWF174HL0	GRAPHIC, 4	Contact	0,00 €
# 30	5D8-F1568-00 5D8F156800 5D8F156800	LABEL, WARNING	9,41 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEENSCHERM van uw Yamaha CS50Z MACH G LIQUIDE van 2011. Laat het ons weten als u vragen heeft.
