Cilinderinhoud

Jaar

Model

Afwerking

Onderdelencatalogus

Onderdelendiagram

STANDAARD / VOETSTEUN

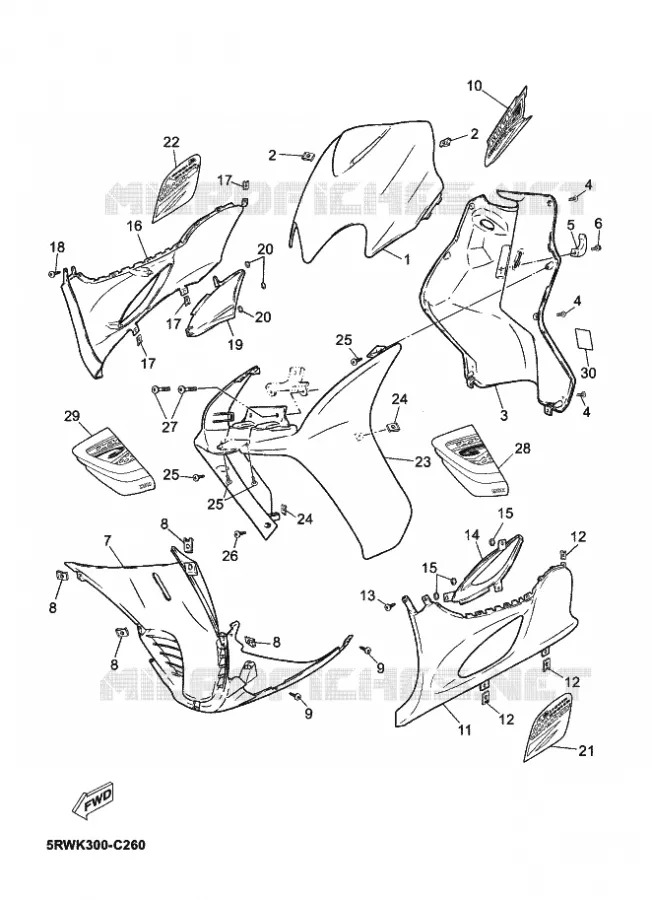

BEENSCHERM VOOR YAMAHA CS50Z MACH G LIQUIDE 2011

KAP 1

(1) 5RW-F8311-00-PC

LEG SHIELD 1

(2) 5DS-F8317-00

NUT, EMBLEM

(2) 5DS-F8317-00

NUT, EMBLEM

(3) 5RW-F8312-10

LEG SHIELD 2

(4) 90167-04X00

SCREW, TAPPING

(4) 90167-04X00

SCREW, TAPPING

(4) 90167-04X00

SCREW, TAPPING

(5) 4SB-F1398-00

HANGER, HELMET

(6) 90119-06X02

BOLT, WITH WASHER

(7) 5RW-F8385-01

COVER, LOWER

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(8) 5DS-F8317-00

NUT, EMBLEM

(9) 90167-04X00

SCREW, TAPPING

(9) 90167-04X00

SCREW, TAPPING

(10) 5RW-F831Y-H0

GRAPHIC, 14

(11) 5RW-F171L-00-P8

MOLE, SIDE COVER 1 PWS1

(12) 5DS-F8317-00

NUT, EMBLEM

(12) 5DS-F8317-00

NUT, EMBLEM

(12) 5DS-F8317-00

NUT, EMBLEM

(13) 90167-04X00

SCREW, TAPPING

(14) 5RW-F172A-31

PANEL 1

(15) 90183-05813

NUT, SPRING

(15) 90183-05813

NUT, SPRING

(16) 5RW-F171M-00-P8

MOLE, SIDE COVER 2 PWS1

(17) 5DS-F8317-00

NUT, EMBLEM

(17) 5DS-F8317-00

NUT, EMBLEM

(17) 5DS-F8317-00

NUT, EMBLEM

(18) 90167-04X00

SCREW, TAPPING

(19) 5RW-F172F-31

PANEL 2

(20) 90183-05813

NUT, SPRING

(20) 90183-05813

NUT, SPRING

(21) 5RW-F174J-J0

GRAPHIC, 5

(22) 5RW-F174K-J0

GRAPHIC, 6

(23) 5RW-F1519-00-PC

MOLE, FENDER

(24) 5DS-F8317-00

NUT, EMBLEM

(24) 5DS-F8317-00

NUT, EMBLEM

(25) 90167-04X00

SCREW, TAPPING

(25) 90167-04X00

SCREW, TAPPING

(25) 90167-04X00

SCREW, TAPPING

(26) 90167-04X03

SCREW, TAPPING

(27) 9890M-06016

SCREW, BINDING

(28) 5RW-F174G-K0

GRAPHIC, 3

(29) 5RW-F174H-K0

GRAPHIC, 4

(29) 5RW-F174H-L0

GRAPHIC, 4

(30) 5D8-F1568-00

LABEL, WARNING

	Onderdeelnummer	Produkt	Aantal
# 1	5RW-F8311-00-PC 5RWF831100PC 5RWF831100PC	LEG SHIELD 1	58,00 €
# 2	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 3	5RW-F8312-10 5RWF831210 5RWF831210	LEG SHIELD 2	54,50 €
# 4	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 5	4SB-F1398-00 4SBF139800 4SBF139800	HANGER, HELMET	10,80 €
# 6	90119-06X02 9011906X02 9011906X02	BOLT, WITH WASHER	0,71 €
# 7	5RW-F8385-01 5RWF838501 5RWF838501	COVER, LOWER	65,00 €
# 8	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 9	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 10	5RW-F831Y-H0 5RWF831YH0 5RWF831YH0	GRAPHIC, 14	23,50 €
# 11	5RW-F171L-00-P8 5RWF171L00P8 5RWF171L00P8	MOLE, SIDE COVER 1 PWS1	89,00 €
# 12	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 13	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 14	5RW-F172A-31 5RWF172A31 5RWF172A31	PANEL 1	10,16 €
# 15	90183-05813 9018305813 9018305813	NUT, SPRING	0,20 €
# 16	5RW-F171M-00-P8 5RWF171M00P8 5RWF171M00P8	MOLE, SIDE COVER 2 PWS1	89,00 €
# 17	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 18	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 19	5RW-F172F-31 5RWF172F31 5RWF172F31	PANEL 2	10,16 €
# 20	90183-05813 9018305813 9018305813	NUT, SPRING	0,20 €
# 21	5RW-F174J-J0 5RWF174JJ0 5RWF174JJ0	GRAPHIC, 5	18,50 €
# 22	5RW-F174K-J0 5RWF174KJ0 5RWF174KJ0	GRAPHIC, 6	18,50 €
# 23	5RW-F1519-00-PC 5RWF151900PC 5RWF151900PC	MOLE, FENDER	164,00 €
# 24	5DS-F8317-00 5DSF831700 5DSF831700	NUT, EMBLEM	0,41 €
# 25	90167-04X00 9016704X00 9016704X00	SCREW, TAPPING	0,71 €
# 26	90167-04X03 9016704X03 9016704X03	SCREW, TAPPING	0,71 €
# 27	9890M-06016 9890M06016 9890M06016	SCREW, BINDING	2,45 €
# 28	5RW-F174G-K0 5RWF174GK0 5RWF174GK0	GRAPHIC, 3	21,00 €
# 29	5RW-F174H-K0 5RWF174HK0 5RWF174HK0	GRAPHIC, 4	21,00 €
# 29	5RW-F174H-L0 5RWF174HL0 5RWF174HL0	GRAPHIC, 4	Contact	0,00 €
# 30	5D8-F1568-00 5D8F156800 5D8F156800	LABEL, WARNING	9,41 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEENSCHERM van uw Yamaha CS50Z MACH G LIQUIDE van 2011. Laat het ons weten als u vragen heeft.
