ACHTER SCHOKBREKER

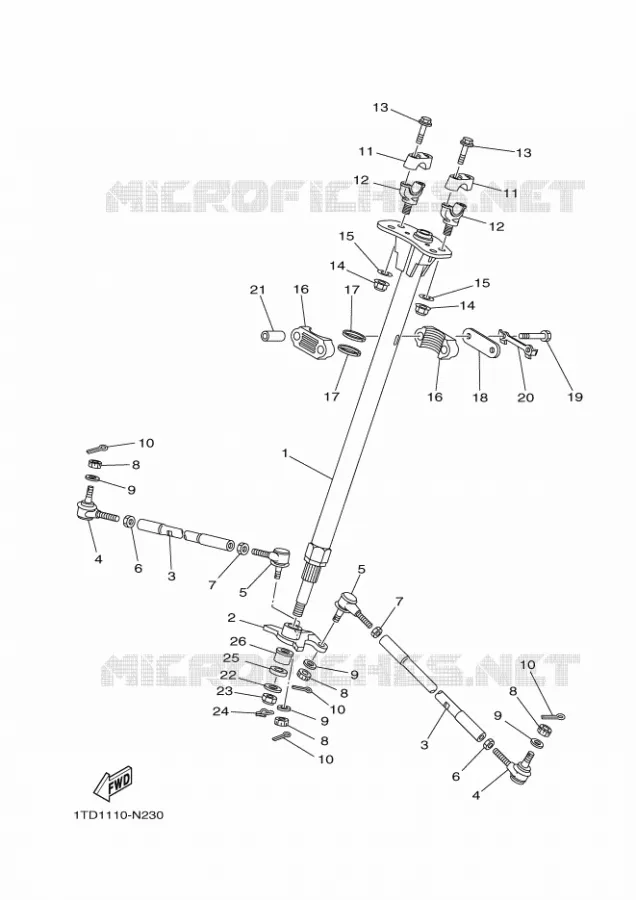

STUUR VOOR YAMAHA YFZ 450 R 2015

OPHANGING / WIEL VOOR

(1) 1TD-F3813-00

COLUMN, STEERING 2

(2) 1TD-F3816-00

ARM, PITMAN

(3) 1TD-23831-00

ROD, TIE

(4) 1S3-23841-20

JOINT, UNIVERSAL 1

(5) 1S3-23845-20

JOINT, UNIVERSAL 2

(6) 953171270000

NUT, HEXAGON SMALL

(7) 90170-12054

NUT (821-23834-00)

(8) 90171-10001

NUT, CASTLE

(9) 90209-10229

WASHER (25G)

(10) 914902002500

PIN, COTTER

(11) 18P-23441-00

HOLDER, HANDLE UPPER

(12) 18P-23442-10

HOLDER, HANDLE LOWER

(13) 90105-08154

BOLT, FLANGE

(14) 95602-12200

NUT, SELF-LOCKING

(15) 90201-12034

WASHER, PLATE

(16) 37S-F3812-00

PLANE BEARING, STE

(17) 93112-31800

OIL SEAL

(18) 1PE-F3868-00

BRACKET, STEERING

(19) 97022-08065

BOLT

(20) 1UY-23894-01

WASHER, LOCK 1

(21) 90387106T400

COLLAR(85G)

(22) 90201-14021

WASHER, PLATE

(23) 90185-14009

NUT, SELF-LOCKING

(24) 914902003500

PIN, COTTER

(25) 90387-176R6

COLLAR(2GU)

(26) 90387-17013

COLLAR

	Onderdeelnummer	Produkt	Aantal
# 1	1TD-F3813-00 1TDF381300 1TDF381300	COLUMN, STEERING 2	213,00 €
# 2	1TD-F3816-00 1TDF381600 1TDF381600	ARM, PITMAN	106,00 €
# 3	1TD-23831-00 1TD2383100 1TD2383100	ROD, TIE	59,00 €
# 4	1S3-23841-20 1S32384120 1S32384120	JOINT, UNIVERSAL 1	62,00 €
# 5	1S3-23845-20 1S32384520 1S32384520	JOINT, UNIVERSAL 2	62,00 €
# 6	90170-12055 953171270000 9017012055	NUT, HEXAGON SMALL	2,15 €
# 7	90170-12054 9017012054 9017012054	NUT (821-23834-00)	3,30 €
# 8	90171-10001 9017110001 9017110001	NUT, CASTLE	3,16 €
# 9	90209-10229 9020910229 9020910229	WASHER (25G)	1,56 €
# 10	91402-20020 914902002500 9140220020	PIN, COTTER	2,20 €
# 11	18P-23441-00 18P2344100 18P2344100	HOLDER, HANDLE UPPER	31,50 €
# 12	18P-23442-10 18P2344210 18P2344210	HOLDER, HANDLE LOWER	83,00 €
# 13	90105-08154 9010508154 9010508154	BOLT, FLANGE	1,81 €
# 14	95602-12200 9560212200 9560212200	NUT, SELF-LOCKING	1,91 €
# 15	90201-12034 9020112034 9020112034	WASHER, PLATE	2,86 €
# 16	37S-F3812-00 37SF381200 37SF381200	PLANE BEARING, STE	6,16 €
# 17	93112-31800 9311231800 9311231800	OIL SEAL	4,06 €
# 18	1PE-F3868-00 1PEF386800 1PEF386800	BRACKET, STEERING	3,46 €
# 19	97022-08065 9702208065 9702208065	BOLT	2,65 €
# 20	1UY-23894-01 1UY2389401 1UY2389401	WASHER, LOCK 1	2,15 €
# 21	90387-090R0 90387106T400 90387090R0	COLLAR(85G)	10,56 €
# 22	90201-14021 9020114021 9020114021	WASHER, PLATE	5,90 €
# 23	90185-14009 9018514009 9018514009	NUT, SELF-LOCKING	9,20 €
# 24	91402-20025 914902003500 9140220025	PIN, COTTER	4,06 €
# 25	90387-176R6 90387176R6 90387176R6	COLLAR(2GU)	11,71 €
# 26	90387-17013 9038717013 9038717013	COLLAR	17,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STUUR van uw Yamaha YFZ 450 R van 2015. Laat het ons weten als u vragen heeft.
