Cilinderinhoud

Jaar

Model

Afwerking

Onderdelencatalogus

Onderdelendiagram

STUURSCHAKELAAR / HEVEL

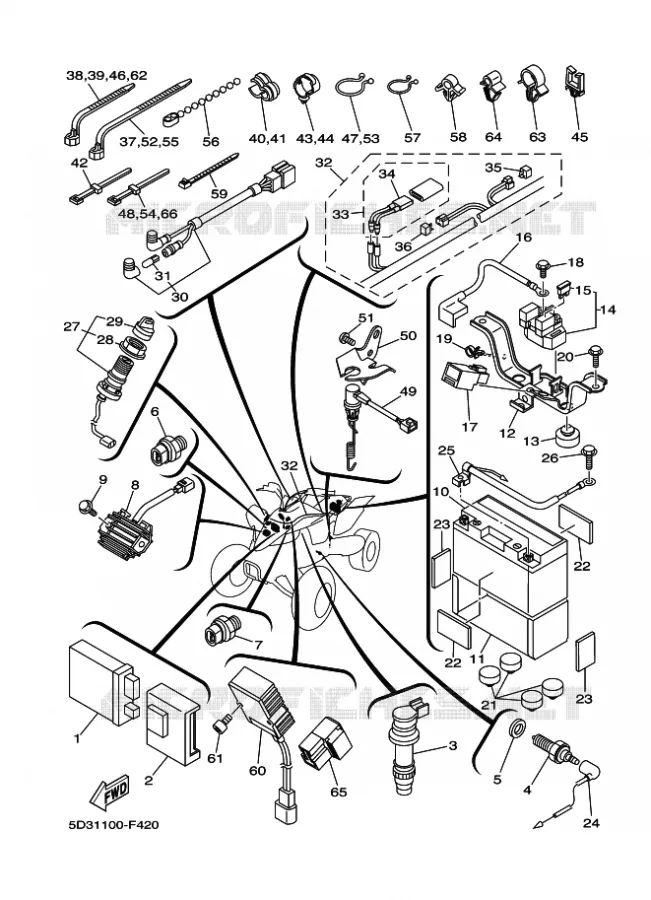

ELECTRISCH 1 VOOR YAMAHA YFZ450 2007

ELECTRISCH 2

(1) 5TG-85540-10

C.D.I. UNIT ASSY

(2) 5TG-85546-00

BAND

(3) 5TA-82310-10

IGNITION COIL ASSY

(4) 3GB-82540-01

NEUTRAL SWITCH ASSY

(5) 90430-10148

GASKET (1KH,1.0T)

(6) 5EB-82560-00

THERMO SWITCH ASSY

(7) 5LP-82560-00

THERMO SWITCH ASSY

(8) 5TG-81960-00

RECTIFIER & REGULATOR ASSY

(9) 95022-06020

BOLT, FLANGE

(10) 4UC-82100-01

BATTERY (GT7B-4)

(11) 5D3-82122-00

SEAT, BATTERY

(12) 5TG-82128-10

BRACKET, BATTERY

(13) 5TG-82121-10

PAD, BATTERY

(14) 5JW-81940-02

STARTER RELAY ASSY (RC19-032)

(15) 36Y-82151-00

FUSE (12V 15A)

(16) 5TG-82115-00

WIRE, PLUS LEAD

(17) 12R819500200

RELAIS COMPLET

(18) 95022-06008

BOLT, FLANGE

(19) 90464-15157

CLAMP(3XV)

(20) 90105-06084

BOLT, FLANGE

(21) 5TG-82121-10

PAD, BATTERY

(22) 5D3-82123-00

SEAT, BATTERY

(22) 5D3-82123-00

SEAT, BATTERY

(23) 22F-2139X-00

DAMPER

(23) 22F-2139X-00

DAMPER

(24) 5TG-82541-00

WIRE, LEAD

(25) 5TG-82116-00

WIRE, MINUS LEAD

(26) 95022-06008

BOLT, FLANGE

(27) 5TG825100200

MAIN SWITCH ASSY

(28) 3HN-82569-00

NUT, MAIN SWITCH

(29) 3HN-82579-00

CAP, KEY

(30) 5TG-83530-00

PILOT LIGHT ASSY

(31) 5JSH35170000

BULB (12V-1.7W) T6.5

(32) 5D3-82590-00

WIRE HARNESS ASSY

(32) 5D3-82590-00

WIRE HARNESS ASSY

(33) 5ND-82180-00

CIRCUIT BREAKER ASSY

(34) 5ND-82560-00

THERMO SWITCH ASSY

(35) 4WA-81980-00

DIODE ASSY

(36) 3WP-81980-00

DIODE ASSY

(37) 90464-15195

CLAMP(4FM)

(38) 904641519500

CLAMP(4FM)

(39) 904641519500

CLAMP(4FM)

(40) 90464-15065

CLAMP(53Y)

(41) 90464-15065

CLAMP(53Y)

(42) 437-83936-01

BAND, SWITCH CORD

(43) 90464-20181

CLAMP(4AP)

(44) 90464-20181

CLAMP(4AP)

(45) 90464-20159

CLAMP(JH2)

(46) 904641519500

CLAMP(4FM)

(47) 90464-30040

CLAMP (8M1)

(48) 437839361100

BAND, SWITCH CORD

(49) 5TG-82530-10

STOP SWITCH ASSY

(50) 5TG-2144G-10

STAY, STOP SWITCH

(51) 989800601200

SCREW, BIND(J45)

(52) 90464-15195

CLAMP(4FM)

(53) 90464-30040

CLAMP (8M1)

(54) 437839361100

BAND, SWITCH CORD

(55) 90464-15195

CLAMP(4FM)

(57) 904642526700

CLAMP

(58) 90464-48174

CLAMP(4BD)

(59) 90465-13M11

CLAMP (6E5)

(60) 5TG-85370-00

RESISTOR ASSY

(61) 91312-05010

BOLT

(62) 904641519500

CLAMP(4FM)

(63) 90464-15157

CLAMP(3XV)

(64) 90464-48174

CLAMP(4BD)

(65) 5DM819500100

RELAY ASSY

(66) 437839361100

BAND, SWITCH CORD

	Onderdeelnummer	Produkt	Aantal
# 1	5TG-85540-10 5TG8554010 5TG8554010	C.D.I. UNIT ASSY	561,00 €
# 2	5TG-85546-00 5TG8554600 5TG8554600	BAND	11,71 €
# 3	5TA-82310-10 5TA8231010 5TA8231010	IGNITION COIL ASSY	166,00 €
# 4	3GB-82540-01 3GB8254001 3GB8254001	NEUTRAL SWITCH ASSY	46,50 €
# 5	90430-10148 9043010148 9043010148	GASKET (1KH, 1.0T)	2,65 €
# 6	5EB-82560-00 5EB8256000 5EB8256000	THERMO SWITCH ASSY	79,00 €
# 7	5LP-82560-00 5LP8256000 5LP8256000	THERMO SWITCH ASSY	72,00 €
# 8	5TG-81960-00 5TG8196000 5TG8196000	RECTIFIER & REGULATOR ASSY	170,00 €
# 9	95022-06020 9502206020 9502206020	BOLT, FLANGE	0,50 €
# 10	4UC-82100-01 4UC8210001 4UC8210001	BATTERY (GT7B-4)	110,00 €
# 11	5D3-82122-00 5D38212200 5D38212200	SEAT, BATTERY	22,50 €
# 12	5TG-82128-10 5TG8212810 5TG8212810	BRACKET, BATTERY	43,50 €
# 13	5TG-82121-10 5TG8212110 5TG8212110	PAD, BATTERY	3,16 €
# 14	5JW-81940-02 5JW8194002 5JW8194002	STARTER RELAY ASSY (RC19-032)	124,00 €
# 15	36Y-82151-00 36Y8215100 36Y8215100	FUSE (12V 15A)	4,15 €
# 16	5TG-82115-00 5TG8211500 5TG8211500	WIRE, PLUS LEAD	27,00 €
# 17	1RL-81950-92 12R819500200 1RL8195092	RELAIS COMPLET	98,00 €
# 18	95022-06008 9502206008 9502206008	BOLT, FLANGE	0,46 €
# 19	90464-15157 9046415157 9046415157	CLAMP(3XV)	3,11 €
# 20	90105-06084 9010506084 9010506084	BOLT, FLANGE	0,56 €
# 21	5TG-82121-10 5TG8212110 5TG8212110	PAD, BATTERY	3,16 €
# 22	5D3-82123-00 5D38212300 5D38212300	SEAT, BATTERY	3,30 €
# 23	22F-2139X-00 22F2139X00 22F2139X00	DAMPER	1,91 €
# 24	5TG-82541-00 5TG8254100 5TG8254100	WIRE, LEAD	9,20 €
# 25	5TG-82116-00 5TG8211600 5TG8211600	WIRE, MINUS LEAD	32,50 €
# 26	95022-06008 9502206008 9502206008	BOLT, FLANGE	0,46 €
# 27	5TG-82510-00 5TG825100200 5TG8251000	MAIN SWITCH ASSY	125,00 €
# 28	3HN-82569-00 3HN8256900 3HN8256900	NUT, MAIN SWITCH	4,20 €
# 29	3HN-82579-00 3HN8257900 3HN8257900	CAP, KEY	10,91 €
# 30	5TG-83530-00 5TG8353000 5TG8353000	PILOT LIGHT ASSY	41,50 €
# 31	5GH-83516-00 5JSH35170000 5GH8351600	BULB (12V-1.7W) T6.5	1,61 €
# 32	5D3-82590-00 5D38259000 5D38259000	WIRE HARNESS ASSY	681,00 €
# 33	5ND-82180-00 5ND8218000 5ND8218000	CIRCUIT BREAKER ASSY	37,00 €
# 34	5ND-82560-00 5ND8256000 5ND8256000	THERMO SWITCH ASSY	65,50 €
# 35	4WA-81980-00 4WA8198000 4WA8198000	DIODE ASSY	21,50 €
# 36	3WP-81980-00 3WP8198000 3WP8198000	DIODE ASSY	15,50 €
# 37	90464-15195 9046415195 9046415195	CLAMP(4FM)	2,65 €
# 38	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 39	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 40	90464-15065 9046415065 9046415065	CLAMP(53Y)	8,15 €
# 41	90464-15065 9046415065 9046415065	CLAMP(53Y)	8,15 €
# 42	437-83936-01 4378393601 4378393601	BAND, SWITCH CORD	4,31 €
# 43	90464-20181 9046420181 9046420181	CLAMP(4AP)	1,91 €
# 44	90464-20181 9046420181 9046420181	CLAMP(4AP)	1,91 €
# 45	90464-20159 9046420159 9046420159	CLAMP(JH2)	1,56 €
# 46	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 47	90464-30040 9046430040 9046430040	CLAMP (8M1)	5,05 €
# 48	3TB-83936-00 437839361100 3TB8393600	BAND, SWITCH CORD	4,31 €
# 49	5TG-82530-10 5TG8253010 5TG8253010	STOP SWITCH ASSY	48,00 €
# 50	5TG-2144G-10 5TG2144G10 5TG2144G10	STAY, STOP SWITCH	Contact	0,00 €
# 51	98902-06012 989800601200 9890206012	SCREW, BIND(J45)	1,61 €
# 52	90464-15195 9046415195 9046415195	CLAMP(4FM)	2,65 €
# 53	90464-30040 9046430040 9046430040	CLAMP (8M1)	5,05 €
# 54	3TB-83936-00 437839361100 3TB8393600	BAND, SWITCH CORD	4,31 €
# 55	90464-15195 9046415195 9046415195	CLAMP(4FM)	2,65 €
# 57	90464-23041 904642526700 9046423041	CLAMP	1,31 €
# 58	90464-48174 9046448174 9046448174	CLAMP(4BD)	3,11 €
# 59	90465-13M11 9046513M11 9046513M11	CLAMP (6E5)	1,81 €
# 60	5TG-85370-00 5TG8537000 5TG8537000	RESISTOR ASSY	120,00 €
# 61	91312-05010 9131205010 9131205010	BOLT	1,50 €
# 62	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 63	90464-15157 9046415157 9046415157	CLAMP(3XV)	3,11 €
# 64	90464-48174 9046448174 9046448174	CLAMP(4BD)	3,11 €
# 65	5DM-81950-00 5DM819500100 5DM8195000	RELAY ASSY	52,00 €
# 66	3TB-83936-00 437839361100 3TB8393600	BAND, SWITCH CORD	4,31 €
