Onderdelencatalogus

Onderdelendiagram

RADIATEUR / SLANG

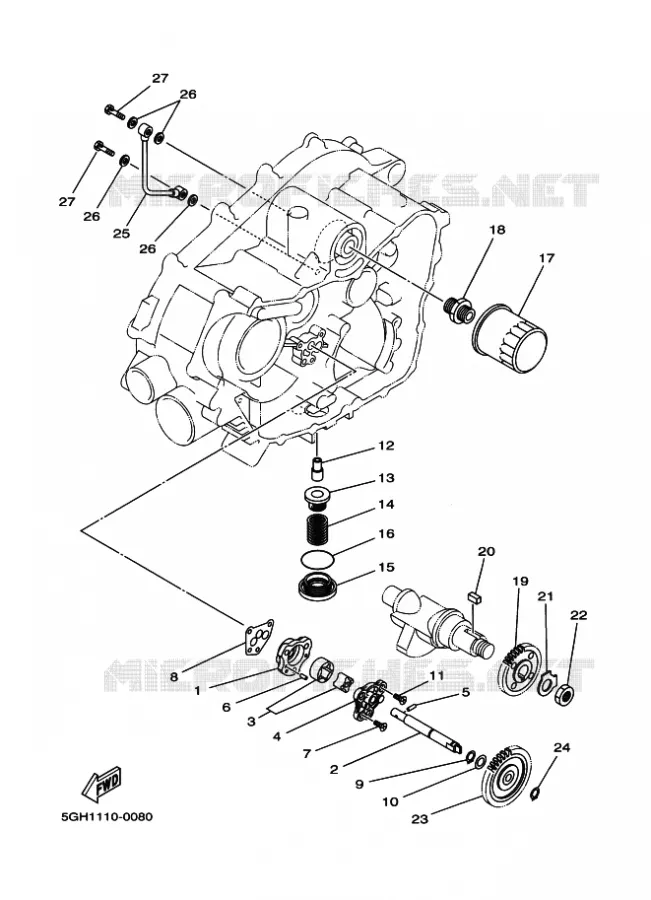

OLIEPOMP VOOR YAMAHA GRIZZLY 2007

INLAAT

(1) 1UY-13336-00

HOUSING, ROTOR

(2) 5GH-13314-00

SHAFT, PUMP

(3) 3Y1-13310-01

ROTOR ASSY 1

(4) 1UY-13316-00

COVER, PUMP

(5) 93603-12030

PIN,DOWEL (137)

(6) 93603-07073

PIN, DOWEL

(7) 98707-06020

SCREW, FLAT

(8) 3GD-13329-00

GASKET, PUMP COVER

(9) 99009-11400

CIRCLIP(24H)

(10) 90201-114P2

WASHER, PLATE(3YL)

(11) 98707-06030

SCREW, FLAT

(12) 2XK-13416-00

PIPE, OIL 1

(13) 5YPE34110000

STRAINER, OIL

(14) 90501-18576

SPRING, COMPRESSION (3Y1)

(15) 4HC-15351-00

PLUG, DRAIN

(16) 932103551200

O-RING (5X4)

(17) 5GH134408000

ELEMENT ASSY, OIL CLEANER

(18) 904012000700

BOLT, UNION

(19) 5GH-13324-00

GEAR, PUMP DRIVE

(20) 902820506500

KEY, STRAIGHT(34K)

(21) 90215-14205

WASHER, LOCK (15Y)

(22) 90170-14284

NUT (5H0)

(23) 5GH-13325-00

GEAR, PUMP DRIVEN

(24) 99009-11400

CIRCLIP(24H)

(25) 4KB-13161-01

PIPE, DELIVERY 1

(26) 902010808700

WASHER, PLATE 3411117500

(26) 902010808700

WASHER, PLATE 3411117500

(26) 902010808700

WASHER, PLATE 3411117500

(27) 904010800600

BOLT, UNION

(27) 904010800600

BOLT, UNION

	Onderdeelnummer	Produkt	Aantal
# 1	1UY-13336-00 1UY1333600 1UY1333600	HOUSING, ROTOR	34,50 €
# 2	5GH-13314-00 5GH1331400 5GH1331400	SHAFT, PUMP	87,00 €
# 3	3Y1-13310-01 3Y11331001 3Y11331001	ROTOR ASSY 1	50,50 €
# 4	1UY-13316-00 1UY1331600 1UY1331600	COVER, PUMP	28,50 €
# 5	93603-12030 9360312030 9360312030	PIN, DOWEL (137)	2,20 €
# 6	93603-07073 9360307073 9360307073	PIN, DOWEL	2,06 €
# 7	98707-06020 9870706020 9870706020	SCREW, FLAT	0,71 €
# 8	3GD-13329-00 3GD1332900 3GD1332900	GASKET, PUMP COVER	2,60 €
# 9	99009-11400 9900911400 9900911400	CIRCLIP(24H)	2,26 €
# 10	90201-114P2 90201114P2 90201114P2	WASHER, PLATE(3YL)	4,06 €
# 11	98707-06030 9870706030 9870706030	SCREW, FLAT	0,50 €
# 12	2XK-13416-00 2XK1341600 2XK1341600	PIPE, OIL 1	5,56 €
# 13	51Y-13411-00 5YPE34110000 51Y1341100	STRAINER, OIL	17,00 €
# 14	90501-18576 9050118576 9050118576	SPRING, COMPRESSION (3Y1)	1,61 €
# 15	4HC-15351-00 4HC1535100 4HC1535100	PLUG, DRAIN	22,00 €
# 16	93210-35520 932103551200 9321035520	O-RING (5X4)	8,40 €
# 17	5GH-13440-20 5GH134408000 5GH1344020	ELEMENT ASSY, OIL CLEANER	19,00 €
# 18	90401-20145 904012000700 9040120145	BOLT, UNION	32,50 €
# 19	5GH-13324-00 5GH1332400 5GH1332400	GEAR, PUMP DRIVE	47,00 €
# 20	90282-05013 902820506500 9028205013	KEY, STRAIGHT(34K)	3,20 €
# 21	90215-14205 9021514205 9021514205	WASHER, LOCK (15Y)	2,06 €
# 22	90170-14284 9017014284 9017014284	NUT (5H0)	1,31 €
# 23	5GH-13325-00 5GH1332500 5GH1332500	GEAR, PUMP DRIVEN	22,00 €
# 24	99009-11400 9900911400 9900911400	CIRCLIP(24H)	2,26 €
# 25	4KB-13161-01 4KB1316101 4KB1316101	PIPE, DELIVERY 1	66,50 €
# 26	90430-08119 902010808700 9043008119	WASHER, PLATE 3411117500	2,86 €
# 27	90401-08038 904010800600 9040108038	BOLT, UNION	4,45 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
