Cilinderinhoud

Jaar

Model

Afwerking

Onderdelencatalogus

Onderdelendiagram

STUURSCHAKELAAR / HEVEL

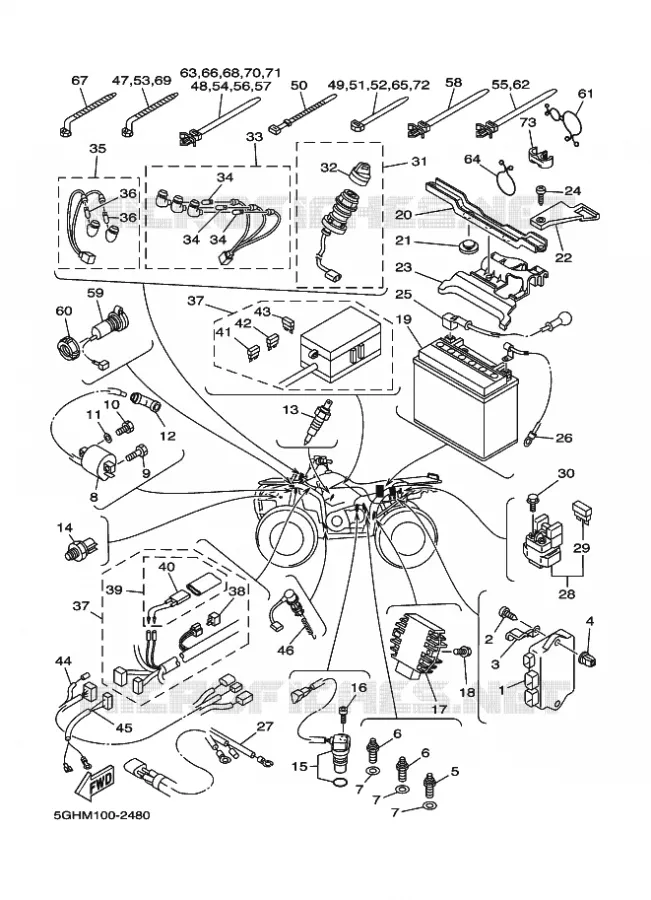

ELECTRISCH 1 VOOR YAMAHA YFM400FWA 2002

ELECTRISCH 2

(1) 5GH-85540-20

C.D.I. UNIT ASSY

(2) 97707-60525

SCREW, TAPPING

(3) 90462-06016

CLAMP

(4) 90338-08226

PLUG(4BP)

(5) 3GB-82540-01

NEUTRAL SWITCH ASSY

(6) 4GY825401000

NEUTRAL SWITCH ASSY

(6) 4GY825401000

NEUTRAL SWITCH ASSY

(7) 90430-10148

GASKET (1KH,1.0T)

(7) 90430-10148

GASKET (1KH,1.0T)

(7) 90430-10148

GASKET (1KH,1.0T)

(8) 3KJ823101300

BOBINE D'ALLUMAGE

(9) 90109-06723

BOLT (21V)

(10) 970170602000

BOLT, HEXAGON

(11) 92907-06600

WASHER(6TA)

(12) 3NS823700000

PLUG CAP ASSY

(13) 4BA-82560-00

THERMO SWITCH ASSY

(14) 5GH-82560-00

THERMO SWITCH ASSY

(15) 4XV837550400

SONDE DE VITESSE

(16) 913170601600

BOLT,SOCKET

(17) 5GT-81960-00

RECTIFIER & REGULATOR ASSY

(18) 958170602000

BOLT, FLANGE

(19) 4SH821002210

BATTERIE COMPLET

(21) 371-82121-00

PAD, BATTERY

(23) 5GH-82129-00

COUVERCLE, BATTERIE

(24) 901670507700

SCREW, TAPPING(4TV)

(25) 5GH-82115-00

WIRE, PLUS LEAD

(26) 5GH-82116-00

WIRE, MINUS LEAD

(28) 4SV819401200

STARTER RELAY ASSY (RC19-015)

(29) 1AE-82151-00

FUSE (12V 30A)

(30) 95027-06008

BOLT, SMALL FLANGE

(31) 5KM825100100

MAIN SWITCH ASSY

(32) 3HN-82579-00

CAP, KEY

(33) 5GH-83530-00

PILOT LIGHT ASSY

(34) 5JSH35170000

BULB (12V-1.7W) T6.5

(34) 5JSH35170000

BULB (12V-1.7W) T6.5

(34) 5JSH35170000

BULB (12V-1.7W) T6.5

(35) 5GH-83530-10

PILOT LIGHT ASSY

(36) 5JSH35170000

BULB (12V-1.7W) T6.5

(36) 5JSH35170000

BULB (12V-1.7W) T6.5

(38) 3WP-81980-00

DIODE ASSY

(39) 5GT-82180-00

CIRCUIT BREAKER ASSY

(40) 5GT-82560-00

THERMO SWITCH ASSY

(41) 67F821515000

FUSE (15A)

(42) 67F821514000

FUSE (10A)

(43) 67F821513000

FUSE (3A)

(44) 5GH-82309-10

WIRE, SUB LEAD

(45) 5GH-82509-30

WIRE, SUB LEAD

(47) 90464-15195

CLAMP(4FM)

(48) 904641011200

CLAMP(2TV)

(49) 904641519500

CLAMP(4FM)

(50) 437-83936-01

BAND, SWITCH CORD

(51) 904641519500

CLAMP(4FM)

(52) 904641519500

CLAMP(4FM)

(53) 90464-15195

CLAMP(4FM)

(54) 904641011200

CLAMP(2TV)

(55) 904641011200

CLAMP(2TV)

(56) 904641011200

CLAMP(2TV)

(57) 904641011200

CLAMP(2TV)

(58) 90464-10112

CLAMP(2TV)

(59) 5GH-8254B-00

TERMINAL COMP.

(60) 5GH-82114-00

NUT

(61) 90464-25098

CLAMP

(62) 904641011200

CLAMP(2TV)

(63) 904641011200

CLAMP(2TV)

(64) 90465-10098

CLAMP

(65) 904641519500

CLAMP(4FM)

(66) 904641011200

CLAMP(2TV)

(67) 25G839360100

BAND, SWITCH CORD

(68) 904641011200

CLAMP(2TV)

(69) 90464-15195

CLAMP(4FM)

(70) 904641011200

CLAMP(2TV)

(71) 904641011200

CLAMP(2TV)

(72) 904641519500

CLAMP(4FM)

(73) 90464-08002

CLAMP

	Onderdeelnummer	Produkt	Aantal
# 1	5GH-85540-20 5GH8554020 5GH8554020	C.D.I. UNIT ASSY	560,00 €
# 2	97707-60525 9770760525 9770760525	SCREW, TAPPING	0,50 €
# 3	90462-06016 9046206016 9046206016	CLAMP	4,56 €
# 4	90338-08226 9033808226 9033808226	PLUG(4BP)	1,56 €
# 5	3GB-82540-01 3GB8254001 3GB8254001	NEUTRAL SWITCH ASSY	46,50 €
# 6	4KM-82540-00 4GY825401000 4KM8254000	NEUTRAL SWITCH ASSY	26,50 €
# 7	90430-10148 9043010148 9043010148	GASKET (1KH, 1.0T)	2,65 €
# 8	3KJ-82310-10 3KJ823101300 3KJ8231010	BOBINE D'ALLUMAGE	72,00 €
# 9	90109-06723 9010906723 9010906723	BOLT (21V)	1,36 €
# 10	97007-06020 970170602000 9700706020	BOLT, HEXAGON	0,80 €
# 11	92907-06600 9290706600 9290706600	WASHER(6TA)	0,56 €
# 12	1UY-82370-20 3NS823700000 1UY8237020	PLUG CAP ASSY	52,50 €
# 13	4BA-82560-00 4BA8256000 4BA8256000	THERMO SWITCH ASSY	42,50 €
# 14	5GH-82560-00 5GH8256000 5GH8256000	THERMO SWITCH ASSY	52,00 €
# 15	4XV-83755-01 4XV837550400 4XV8375501	SONDE DE VITESSE	178,00 €
# 16	90110-06001 9011006001	BOLT, SOCKET	Contact	0,00 €
# 17	5GT-81960-00 5GT8196000 5GT8196000	RECTIFIER & REGULATOR ASSY	317,00 €
# 18	95807-06020 958170602000 9580706020	BOLT, FLANGE	1,15 €
# 19	4SH-82100-21 4SH821002210 4SH8210021	BATTERIE COMPLET	147,00 €
# 21	371-82121-00 3718212100 3718212100	PAD, BATTERY	4,56 €
# 23	5GH-82129-00 5GH8212900 5GH8212900	COUVERCLE, BATTERIE	Contact	0,00 €
# 24	97707-50016 901670507700 9770750016	SCREW, TAPPING(4TV)	0,56 €
# 25	5GH-82115-00 5GH8211500 5GH8211500	WIRE, PLUS LEAD	Contact	0,00 €
# 26	5GH-82116-00 5GH8211600 5GH8211600	WIRE, MINUS LEAD	Contact	0,00 €
# 28	4SV-81940-00 4SV819401200 4SV8194000	STARTER RELAY ASSY (RC19-015)	99,00 €
# 29	1AE-82151-00 1AE8215100 1AE8215100	FUSE (12V 30A)	2,15 €
# 30	95027-06008 9502706008 9502706008	BOLT, SMALL FLANGE	0,41 €
# 31	5KM-82510-00 5KM825100100 5KM8251000	MAIN SWITCH ASSY	93,00 €
# 32	3HN-82579-00 3HN8257900 3HN8257900	CAP, KEY	10,91 €
# 33	5GH-83530-00 5GH8353000 5GH8353000	PILOT LIGHT ASSY	Contact	0,00 €
# 34	5GH-83516-00 5JSH35170000 5GH8351600	BULB (12V-1.7W) T6.5	1,61 €
# 35	5GH-83530-10 5GH8353010 5GH8353010	PILOT LIGHT ASSY	49,00 €
# 36	5GH-83516-00 5JSH35170000 5GH8351600	BULB (12V-1.7W) T6.5	1,61 €
# 38	3WP-81980-00 3WP8198000 3WP8198000	DIODE ASSY	15,50 €
# 39	5GT-82180-00 5GT8218000 5GT8218000	CIRCUIT BREAKER ASSY	40,00 €
# 40	5GT-82560-00 5GT8256000 5GT8256000	THERMO SWITCH ASSY	31,00 €
# 41	5JJ-82151-10 67F821515000 5JJ8215110	FUSE (15A)	1,61 €
# 42	5JJ-82151-30 67F821514000 5JJ8215130	FUSE (10A)	8,46 €
# 43	5JJ-82151-50 67F821513000 5JJ8215150	FUSE (3A)	8,46 €
# 44	5GH-82309-10 5GH8230910 5GH8230910	WIRE, SUB LEAD	Contact	0,00 €
# 45	5GH-82509-30 5GH8250930 5GH8250930	WIRE, SUB LEAD	16,50 €
# 47	90464-15195 9046415195 9046415195	CLAMP(4FM)	2,65 €
# 48	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 49	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 50	437-83936-01 4378393601 4378393601	BAND, SWITCH CORD	4,31 €
# 51	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 52	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 53	90464-15195 9046415195 9046415195	CLAMP(4FM)	2,65 €
# 54	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 55	90464-12036 904641011200 9046412036	CLAMP(2TV)	4,70 €
# 56	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 57	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 58	90464-10112 9046410112 9046410112	CLAMP(2TV)	4,70 €
# 59	5GH-8254B-00 5GH8254B00 5GH8254B00	TERMINAL COMP.	233,00 €
# 60	5GH-82114-00 5GH8211400 5GH8211400	NUT	32,50 €
# 61	90464-25098 9046425098 9046425098	CLAMP	1,56 €
# 62	90464-12036 904641011200 9046412036	CLAMP(2TV)	4,70 €
# 63	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 64	90465-10098 9046510098 9046510098	CLAMP	0,80 €
# 65	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 66	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 67	90464-12045 25G839360100 9046412045	BAND, SWITCH CORD	2,86 €
# 68	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 69	90464-15195 9046415195 9046415195	CLAMP(4FM)	2,65 €
# 70	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 71	90464-12089 904641011200 9046412089	CLAMP(2TV)	4,70 €
# 72	90464-13073 904641519500 9046413073	CLAMP(4FM)	2,65 €
# 73	90464-08002 9046408002 9046408002	CLAMP	1,21 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ELECTRISCH 1 van uw Yamaha YFM400FWA van 2002. Laat het ons weten als u vragen heeft.
