ACHTERBRUG

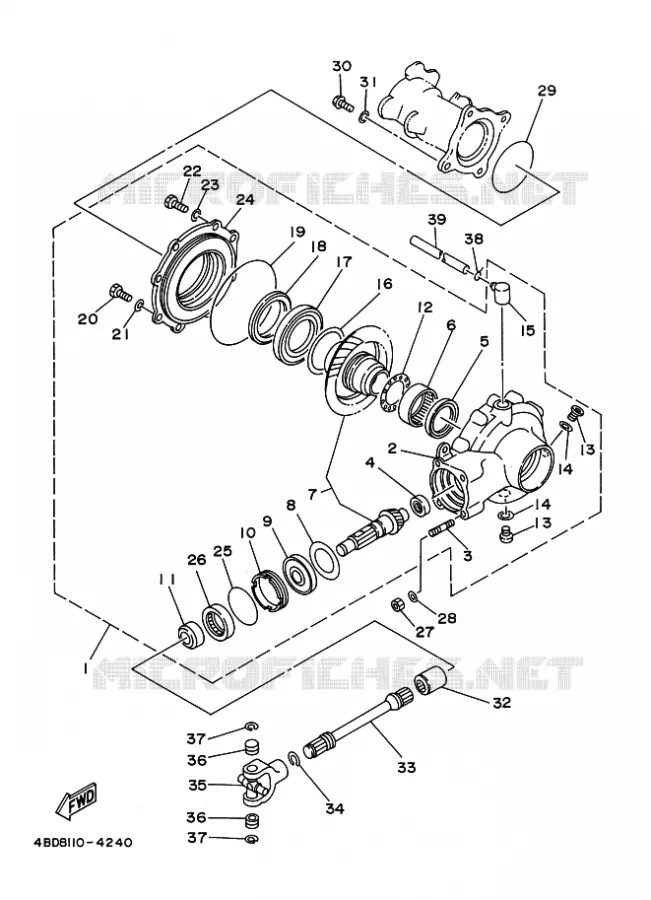

AANDRIJFAS VOOR YAMAHA YFB250FW 1998

DIFFERENTIEEL VOOR

(1) 4BD461011000

REAR AXLE GEAR CASE ASSY

(2) 2VY-46151-01

LOGEMENT J'ARBRE DE TRANS.

(3) 956170862000

BOLT, STUD(2GG)

(4) 24W-46102-00

BEARING ASSY

(5) 93101-52116

OIL SEAL (24W)

(6) 93317855Y900

BEARING

(7) 4BDY46121000

RING GEAR SET

(8) 1J7-17537-Y0-30

SHIM, THRUST (0.30T)

(8) 1J7-17537-Y0-40

SHIM, THRUST (0.40T)

(8) 1J7-17537-Y0-50

SHIM, THRUST (0.50T)

(9) 933063056000

BEARING(3RR)

(10) 29U-46125-00

RETAINER, BEARING

(11) 90387-255H9

COLLAR (24W)

(12) 24W-46118-00-12

WASHER, THRUST

(12) 24W-46118-00-14

WASHER, THRUST

(12) 24W-46118-00-16

WASHER, THRUST

(12) 24W-46118-00-18

WASHER, THRUST

(12) 24W-46118-00-20

WASHER, THRUST

(13) 903401400200

PLUG, STRAIGHT SCREW

(14) 214-11198-01

GASKET

(15) 2H7-17591-01

RENIFLARD

(16) 24W-46117-00-25

SHIM, RING GEAR

(16) 24W-46117-00-30

SHIM, RING GEAR

(16) 24W-46117-00-40

SHIM, RING GEAR

(16) 24W-46117-00-50

COURONNE (0.50T)

(17) 93316-01301

BEARING, CYLINDRICAL (22U)

(18) 931026527700

OIL SEAL (22U)

(19) 93211-44348

O-RING (1J7)

(20) 970170802500

BOLT, HEXAGON

(21) 92907-08600

WASHER(6TA)

(22) 970171002500

BOLT(6TD)

(23) 92907-10600

WASHER(6TA)

(24) 3GC-46152-00

LOGEMENT, ROULEMENT

(25) 93210-59531

O-RING (11H)

(26) 93101-38098

OIL SEAL (4H7)

(27) 90179-08491

NUT(55X)

(28) 90201-086P8

WASHER, PLATE(3XP)

(29) 958171002500

BOLT, FLANGE(3GD)

(30) 90201-101J1

WASHER, PLATE(47X)

(31) 93210-85075

O-RING (173)

(32) 2HR461230000

COUPLING, GEAR

(33) 4BD-46172-00

ARBRE DE TRANSMISSION

(34) 93410-22039

CIRCLIP (537)

(35) 4X7-46180-00

CROSS JOINT COMP.

(35) 4X7-46180-00

CROSS JOINT COMP.

(36) 933999992600

BEARING(2HR)

(37) 93440-20088

CIRCLIP (4X7)

(38) 90467-07029

CLIP (1J7)

(38) 90467-07029

CLIP (1J7)

(39) 90445072G800

HOSE (L1050)

	Onderdeelnummer	Produkt	Aantal
# 1	4BD-46101-00 4BD4610100	REAR AXLE GEAR CASE ASSY	Contact	0,00 €
# 2	2VY-46151-01 2VY4615101 2VY4615101	LOGEMENT J'ARBRE DE TRANS.	Contact	0,00 €
# 3	90116-08360 956170862000 9011608360	BOLT, STUD(2GG)	1,00 €
# 4	24W-46102-00 24W4610200 24W4610200	BEARING ASSY	Contact	0,00 €
# 5	93101-52116 9310152116 9310152116	OIL SEAL (24W)	7,06 €
# 6	93317-85569 93317855Y900 9331785569	BEARING	84,00 €
# 7	4BD-Y4612-00 4BDY46121000 4BDY461200	RING GEAR SET	1 074,00 €
# 8	1J7-17537-Y0-30 1J717537Y030 1J717537Y030	SHIM, THRUST (0.30T)	4,15 €
# 8	1J7-17537-Y0-40 1J717537Y040 1J717537Y040	SHIM, THRUST (0.40T)	4,15 €
# 8	1J7-17537-Y0-50 1J717537Y050 1J717537Y050	SHIM, THRUST (0.50T)	4,15 €
# 9	93306-30527 933063056000 9330630527	BEARING(3RR)	75,00 €
# 10	29U-46125-00 29U4612500 29U4612500	RETAINER, BEARING	70,50 €
# 11	90387-255H9 90387255H9 90387255H9	COLLAR (24W)	31,00 €
# 12	24W-46118-00-12 24W461180012 24W461180012	WASHER, THRUST	23,50 €
# 12	24W-46118-00-14 24W461180014 24W461180014	WASHER, THRUST	23,50 €
# 12	24W-46118-00-16 24W461180016 24W461180016	WASHER, THRUST	23,50 €
# 12	24W-46118-00-18 24W461180018 24W461180018	WASHER, THRUST	23,50 €
# 12	24W-46118-00-20 24W461180020 24W461180020	WASHER, THRUST	23,50 €
# 13	90340-14046 903401400200 9034014046	PLUG, STRAIGHT SCREW	5,95 €
# 14	214-11198-01 2141119801 2141119801	GASKET	2,60 €
# 15	2H7-17591-01 2H71759101 2H71759101	RENIFLARD	Contact	0,00 €
# 16	24W-46117-00-50 24W461170050 24W461170050	COURONNE (0.50T)	Contact	0,00 €
# 16	24W-46117-00-25 24W461170025 24W461170025	SHIM, RING GEAR	Contact	0,00 €
# 16	24W-46117-00-30 24W461170030 24W461170030	SHIM, RING GEAR	Contact	0,00 €
# 16	24W-46117-00-40 24W461170040 24W461170040	SHIM, RING GEAR	Contact	0,00 €
# 17	93316-01301 9331601301 9331601301	BEARING, CYLINDRICAL (22U)	150,00 €
# 18	93102-65386 931026527700 9310265386	OIL SEAL (22U)	12,00 €
# 19	93211-44348 9321144348 9321144348	O-RING (1J7)	14,10 €
# 20	97027-08025 970170802500 9702708025	BOLT, HEXAGON	1,40 €
# 21	92907-08600 9290708600 9290708600	WASHER(6TA)	0,56 €
# 22	97027-10025 970171002500 9702710025	BOLT(6TD)	2,35 €
# 23	92907-10600 9290710600 9290710600	WASHER(6TA)	0,66 €
# 24	3GC-46152-00 3GC4615200 3GC4615200	LOGEMENT, ROULEMENT	Contact	0,00 €
# 25	93210-59531 9321059531 9321059531	O-RING (11H)	7,40 €
# 26	93101-38098 9310138098 9310138098	OIL SEAL (4H7)	9,41 €
# 27	90179-08491 9017908491 9017908491	NUT(55X)	2,35 €
# 28	90201-086P8 90201086P8 90201086P8	WASHER, PLATE(3XP)	0,71 €
# 29	95827-10025 958171002500 9582710025	BOLT, FLANGE(3GD)	2,15 €
# 30	90201-101J1 90201101J1 90201101J1	WASHER, PLATE(47X)	3,11 €
# 31	93210-85075 9321085075 9321085075	O-RING (173)	5,26 €
# 32	29U-46123-00 2HR461230000 29U4612300	COUPLING, GEAR	37,00 €
# 33	4BD-46172-00 4BD4617200 4BD4617200	ARBRE DE TRANSMISSION	Contact	0,00 €
# 34	93410-22039 9341022039 9341022039	CIRCLIP (537)	3,95 €
# 35	4X7-46180-00 4X74618000 4X74618000	CROSS JOINT COMP.	387,00 €
# 36	93311-21044 933999992600 9331121044	BEARING(2HR)	21,50 €
# 37	93440-20088 9344020088 9344020088	CIRCLIP (4X7)	3,16 €
# 38	90467-07029 9046707029 9046707029	CLIP (1J7)	2,06 €
# 39	90445-073E3 90445072G800 90445073E3	HOSE (L1050)	11,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de AANDRIJFAS van uw Yamaha YFB250FW van 1998. Laat het ons weten als u vragen heeft.
