DEKSEL - MOTOR 1

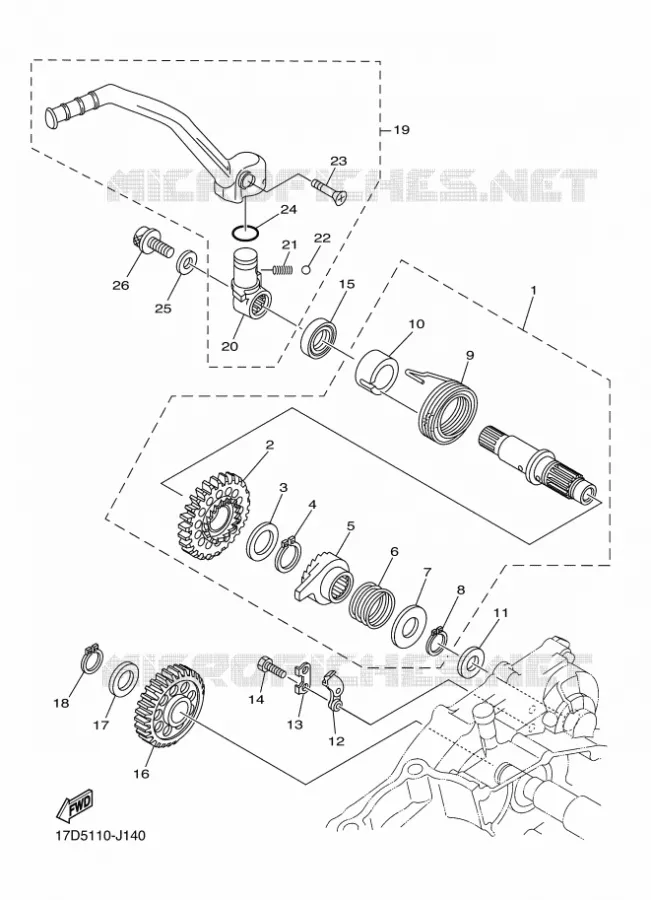

STARTMOTOR VOOR YAMAHA YZF 250 2010

STARTMOTOR KOPPELINGS

(1) 5NL-15601-20

KICK SHAFT ASSY

(2) 5NL-15641-20

GEAR, KICK

(3) 90201-20685

WASHER, PLATE (2K7)

(4) 93410-20038

CIRCLIP (525)

(5) 2S2-15671-00

WHEEL, RATCHET

(6) 90501-160A2

SPRING, COMPRESSION

(7) 90201-167P7

WASHER, PLATE(4GL)

(8) 99009-16400

CIRCLIP(13T)

(9) 90508-30743

SPRING, TORSION(2VM)

(10) 5NL-15664-00

GUIDE, SPRING

(11) 90201-162H4

WASHER, PLATE (25H)

(12) 5SG-15668-00

STOPPER

(13) 214-15686-00

WASHER, LOCK

(14) 97D950601600

BOLT, HEXAGON DEEP RECESS

(15) 93102-18278

OIL SEAL (22U)

(16) 5NL-15651-00

GEAR, KICK IDLE

(17) 90201-177G4

WASHER, PLATE (30X)

(18) 9341017X0000

CIRCLIP

(19) 17D-15620-50

KICK CRANK ASSY

(20) 17D-15621-50

BOSS, KICK CRANK

(21) 90501-147A5

SPRING, COMPRESSION

(22) 935073203100

BALL (12R)

(23) 90151-06045

SCREW, COUNTERSUNK

(24) 93210-17570

O-RING(36Y)

(25) 90201-08048

WASHER, PLATE

(26) 901100805200

BOLT, HEXAGON SOCKET HEAD

	Onderdeelnummer	Produkt	Aantal
# 1	5NL-15601-20 5NL1560120 5NL1560120	KICK SHAFT ASSY	278,00 €
# 2	5NL-15641-20 5NL1564120 5NL1564120	GEAR, KICK	98,00 €
# 3	90201-20685 9020120685 9020120685	WASHER, PLATE (2K7)	4,50 €
# 4	93410-20038 9341020038 9341020038	CIRCLIP (525)	1,21 €
# 5	2S2-15671-00 2S21567100 2S21567100	WHEEL, RATCHET	86,00 €
# 6	90501-160A2 90501160A2 90501160A2	SPRING, COMPRESSION	1,81 €
# 7	90201-167P7 90201167P7 90201167P7	WASHER, PLATE(4GL)	10,96 €
# 8	99009-16400 9900916400 9900916400	CIRCLIP(13T)	8,35 €
# 9	90508-30743 9050830743 9050830743	SPRING, TORSION(2VM)	11,30 €
# 10	5NL-15664-00 5NL1566400 5NL1566400	GUIDE, SPRING	9,01 €
# 11	90201-162H4 90201162H4 90201162H4	WASHER, PLATE (25H)	3,85 €
# 12	5SG-15668-00 5SG1566800 5SG1566800	STOPPER	42,00 €
# 13	214-15686-00 2141568600 2141568600	WASHER, LOCK	3,20 €
# 14	90101-06044 97D950601600 9010106044	BOLT, HEXAGON DEEP RECESS	0,20 €
# 15	93102-18278 9310218278 9310218278	OIL SEAL (22U)	6,65 €
# 16	5NL-15651-00 5NL1565100 5NL1565100	GEAR, KICK IDLE	106,00 €
# 17	90201-177G4 90201177G4 90201177G4	WASHER, PLATE (30X)	3,11 €
# 18	99009-17400 9341017X0000 9900917400	CIRCLIP	0,41 €
# 19	17D-15620-50 17D1562050 17D1562050	KICK CRANK ASSY	201,00 €
# 20	17D-15621-50 17D1562150 17D1562150	BOSS, KICK CRANK	65,00 €
# 21	90501-147A5 90501147A5 90501147A5	SPRING, COMPRESSION	1,15 €
# 22	93507-32009 935073203100 9350732009	BALL (12R)	0,50 €
# 23	90151-06045 9015106045 9015106045	SCREW, COUNTERSUNK	0,50 €
# 24	93210-17570 9321017570 9321017570	O-RING(36Y)	1,31 €
# 25	90201-08048 9020108048 9020108048	WASHER, PLATE	2,45 €
# 26	90110-08051 901100805200 9011008051	BOLT, HEXAGON SOCKET HEAD	2,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
