STARTMOTOR

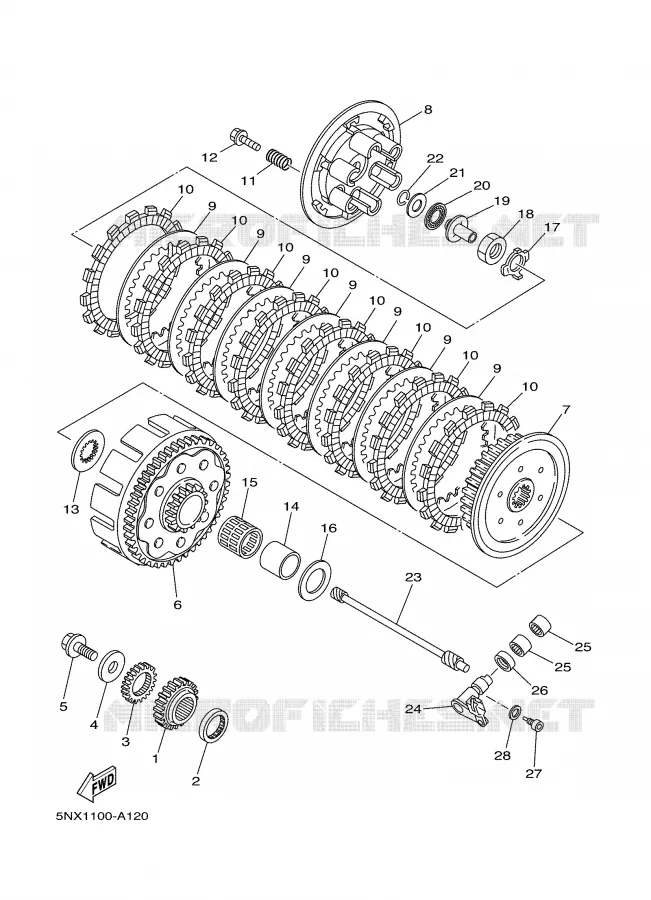

STARTMOTOR KOPPELINGS VOOR YAMAHA YZ250 2009

TRANSMISSIE

(1) 5DJ-16111-00-00

GEAR, PRIMARY DRIVE

(2) 5MW-16113-00-00

WASHER, THRUST 1

(3) 5CU-11956-00-00

GEAR, GOVERNOR DRIVE

(4) 90201-105P3-00

WASHER, PLATE(3XV)

(5) 90105-10445-00

BOLT, WASHER BASED(1TX)

(6) 5DJ-16150-00-00

PRIMARY DRIVEN GEAR COMP.

(7) 5NX-16371-00-00

BOSS, CLUTCH

(8) 5JG-16351-00-00

PLATE, PRESSURE 1

(9) 4X7163251000

DISQUE 2, EMBRAYAGE

(10) 3XK-16321-00-00

PLATE, FRICTION

(11) 90501-237L0-00

SPRING, COMPRESSION

(12) 90159-06010-00

SCREW, WITH WASHER (583)

(13) 5CU-16154-00-00

PLATE, THRUST 1

(14) 2VM-16181-00-00

SPACER 1

(15) 93310-230T7-00

BEARING, CYLINDRICAL(2VM)

(16) 2K7-16154-00-00

PLATE, THRUST

(17) 90215-20231-00

WASHER, LOCK (34L)

(18) 90170-20255-00

NUT (3R4)

(19) 5BE163560000

ROD, PUSH 1

(20) 93340-21505-00

BEARING, THRUST (713)

(21) 90201-125L6-00

WASHER, PLATE(1RE)

(22) 93440-10085-00

CIRCLIP (4G0)

(23) 1P8163570100

ROD, PUSH 2

(24) 5CU-16380-10-00

PUSH LEVER ASSY

(25) 93315-11206-00

BRG,CYL-CAL ROLLER 6G TM

(26) 93102-12224-00

OIL SEAL (4G0)

(27) 90109-05009-00

BOLT

(28) 90430-05242-00

GASKET

	Onderdeelnummer	Produkt	Aantal
# 1	5DJ-16111-00-00 5DJ161110000 5DJ161110000	GEAR, PRIMARY DRIVE	73,50 €
# 2	5MW-16113-00-00 5MW161130000 5MW161130000	WASHER, THRUST 1	27,50 €
# 3	5CU-11956-00-00 5CU119560000 5CU119560000	GEAR, GOVERNOR DRIVE	48,50 €
# 4	90201-105P3-00 90201105P300 90201105P300	WASHER, PLATE(3XV)	8,95 €
# 5	90105-10445-00 901051044500 901051044500	BOLT, WASHER BASED(1TX)	7,70 €
# 6	5DJ-16150-00-00 5DJ161500000 5DJ161500000	PRIMARY DRIVEN GEAR COMP.	443,00 €
# 7	5NX-16371-00-00 5NX163710000 5NX163710000	BOSS, CLUTCH	148,00 €
# 8	5JG-16351-00-00 5JG163510000 5JG163510000	PLATE, PRESSURE 1	107,00 €
# 9	4X7-16325-00-00 4X7163251000 4X7163250000	DISQUE 2, EMBRAYAGE	13,15 €
# 10	3XK-16321-00-00 3XK163210000 3XK163210000	PLATE, FRICTION	18,50 €
# 11	90501-237L0-00 90501237L000 90501237L000	SPRING, COMPRESSION	5,90 €
# 12	90159-06010-00 901590601000 901590601000	SCREW, WITH WASHER (583)	3,85 €
# 13	5CU-16154-00-00 5CU161540000 5CU161540000	PLATE, THRUST 1	29,00 €
# 14	2VM-16181-00-00 2VM161810000 2VM161810000	SPACER 1	44,50 €
# 15	93310-230T7-00 93310230T700 93310230T700	BEARING, CYLINDRICAL(2VM)	46,00 €
# 16	2K7-16154-00-00 2K7161540000 2K7161540000	PLATE, THRUST	10,96 €
# 17	90215-20231-00 902152023100 902152023100	WASHER, LOCK (34L)	3,80 €
# 18	90170-20255-00 901702025500 901702025500	NUT (3R4)	8,65 €
# 19	4XL-16356-00-00 5BE163560000 4XL163560000	ROD, PUSH 1	106,00 €
# 20	93340-21505-00 933402150500 933402150500	BEARING, THRUST (713)	22,00 €
# 21	90201-125L6-00 90201125L600 90201125L600	WASHER, PLATE(1RE)	6,00 €
# 22	93440-10085-00 934401008500 934401008500	CIRCLIP (4G0)	2,26 €
# 23	1P8-16357-00-00 1P8163570100 1P8163570000	ROD, PUSH 2	49,00 €
# 24	5CU-16380-10-00 5CU163801000 5CU163801000	PUSH LEVER ASSY	123,00 €
# 25	93315-11206-00 933151120600 933151120600	BRG, CYL-CAL ROLLER 6G TM	26,00 €
# 26	93102-12224-00 931021222400 931021222400	OIL SEAL (4G0)	13,66 €
# 27	90109-05009-00 901090500900 901090500900	BOLT	3,50 €
# 28	90430-05242-00 904300524200 904300524200	GASKET	5,35 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
