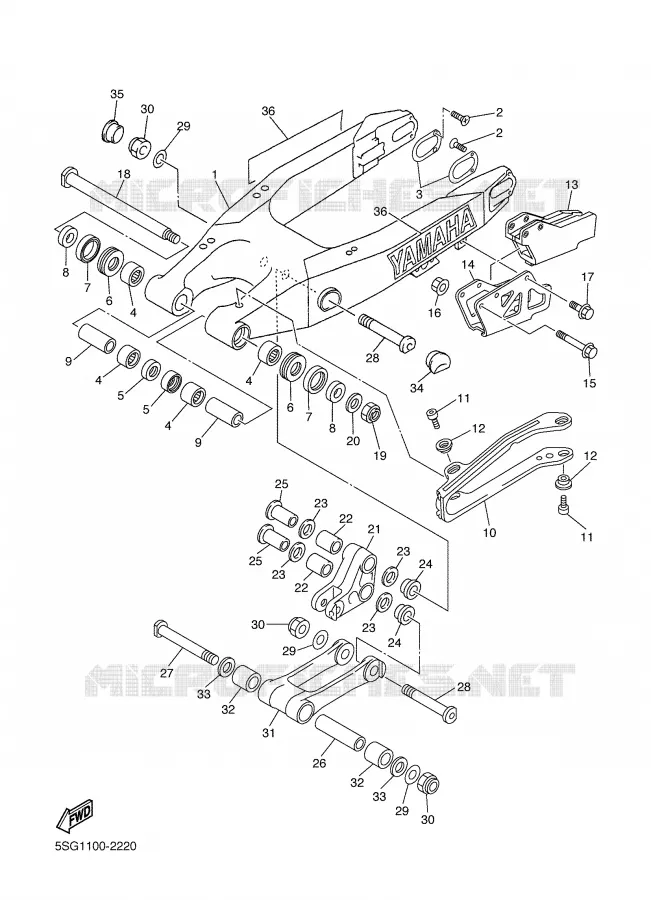

ACHTERBRUG VOOR YAMAHA WR250F 2002

ACHTER SCHOKBREKER

(1) 5NY-22110-00-00

REAR ARM COMP.

(2) 987070401000

SCREW, FLAT

(3) 5NY-22355-00-00

PATCH

(4) 93317-22262-00

BEARING, CYLINDRICAL(2VM)

(5) 93106-22019-00

OIL SEAL (23X)

(6) 93342-22217-00

BEARING

(7) 93109-28043-00

OIL SEAL (36F)

(8) 90387-18005-00

COLLAR

(9) 90387-18004-00

COLLAR

(10) 5MV-22151-00-00

SEAL, GUARD

(11) 91317-05008-00

BOLT, SOCKET

(12) 5JG-22156-00-00

WASHER, PLATE

(13) 4XM-22199-00-00

SUPPORT, CHAIN

(14) 4XM-22128-00-00

COVER, THRUST 1

(15) 901050679800

BOLT, WASHER BASED(4KG)

(16) 957800650000

NUT, FLANGE(7NB)

(17) 95027-06010-00

BOLT, FLANGE(4MY)

(18) 5NY221410100

SHAFT, PIVOT

(19) 956171610000

NUT, U (6TD)

(20) 90201-160F6-00

WASHER, PLATE (5X6)

(21) 5NY-2217A-00-00

ARM, RELAY

(22) 93315-32056-00

BEARING, CYLINDRICAL(4BF)

(23) 93109-20076-00

OIL SEAL

(24) 90387-16005-00

COLLAR

(25) 90387-16007-00

COLLAR

(26) 90387-167Y9-00

COLLAR(4EW)

(27) 5NY-22121-00-00

AXE 1

(28) 5NY-22122-00-00

AXE 2

(29) 90201-14740-00

WASHER PLATE (3L6)

(30) 901851401000

NUT, SELF-LOCKING

(31) 5NY-2217F-00-00

ROD, CONNECTING 1

(32) 93315-32053-00

BEARING, CYLINDRICAL(4RR)

(33) 93109-20076-00

OIL SEAL

(34) 5NY-2135F-00-00

COVER

(35) 5HD-2135F-00-00

COVER

(36) 99244-00200-00

EMBLEM, YAMAHA

	Onderdeelnummer	Produkt	Aantal
# 1	5NY-22110-00-00 5NY221100000 5NY221100000	REAR ARM COMP.	2 367,00 €
# 2	90151-04048-00 987070401000 901510404800	SCREW, FLAT	1,15 €
# 3	5NY-22355-00-00 5NY223550000 5NY223550000	PATCH	Contact	0,00 €
# 4	93317-22262-00 933172226200 933172226200	BEARING, CYLINDRICAL(2VM)	34,50 €
# 5	93106-22019-00 931062201900 931062201900	OIL SEAL (23X)	6,41 €
# 6	93342-22217-00 933422221700 933422221700	BEARING	49,50 €
# 7	93109-28043-00 931092804300 931092804300	OIL SEAL (36F)	6,70 €
# 8	90387-18005-00 903871800500 903871800500	COLLAR	Contact	0,00 €
# 9	90387-18004-00 903871800400 903871800400	COLLAR	16,50 €
# 10	5MV-22151-00-00 5MV221510000 5MV221510000	SEAL, GUARD	58,00 €
# 11	91317-05008-00 913170500800 913170500800	BOLT, SOCKET	1,61 €
# 12	5JG-22156-00-00 5JG221560000 5JG221560000	WASHER, PLATE	6,95 €
# 13	4XM-22199-00-00 4XM221990000 4XM221990000	SUPPORT, CHAIN	26,50 €
# 14	4XM-22128-00-00 4XM221280000 4XM221280000	COVER, THRUST 1	Contact	0,00 €
# 15	95027-06050-00 901050679800 950270605000	BOLT, WASHER BASED(4KG)	1,15 €
# 16	90179-06568-00 957800650000 901790656800	NUT, FLANGE(7NB)	1,61 €
# 17	95027-06010-00 950270601000 950270601000	BOLT, FLANGE(4MY)	0,20 €
# 18	5NY-22141-00-00 5NY221410100 5NY221410000	SHAFT, PIVOT	57,00 €
# 19	90185-16127-00 956171610000 901851612700	NUT, U (6TD)	18,00 €
# 20	90201-160F6-00 90201160F600 90201160F600	WASHER, PLATE (5X6)	7,10 €
# 21	5NY-2217A-00-00 5NY2217A0000 5NY2217A0000	ARM, RELAY	238,00 €
# 22	93315-32056-00 933153205600 933153205600	BEARING, CYLINDRICAL(4BF)	43,00 €
# 23	93109-20076-00 931092007600 931092007600	OIL SEAL	7,26 €
# 24	90387-16005-00 903871600500 903871600500	COLLAR	32,00 €
# 25	90387-16007-00 903871600700 903871600700	COLLAR	41,50 €
# 26	90387-167Y9-00 90387167Y900 90387167Y900	COLLAR(4EW)	Contact	0,00 €
# 27	5NY-22121-00-00 5NY221210000 5NY221210000	AXE 1	Contact	0,00 €
# 28	5NY-22122-00-00 5NY221220000 5NY221220000	AXE 2	Contact	0,00 €
# 29	90201-14740-00 902011474000 902011474000	WASHER PLATE (3L6)	2,35 €
# 30	90185-14007-00 901851401000 901851400700	NUT, SELF-LOCKING	10,45 €
# 31	5NY-2217F-00-00 5NY2217F0000 5NY2217F0000	ROD, CONNECTING 1	232,00 €
# 32	93315-32053-00 933153205300 933153205300	BEARING, CYLINDRICAL(4RR)	49,50 €
# 33	93109-20076-00 931092007600 931092007600	OIL SEAL	7,26 €
# 34	5NY-2135F-00-00 5NY2135F0000 5NY2135F0000	COVER	6,65 €
# 35	5HD-2135F-00-00 5HD2135F0000 5HD2135F0000	COVER	6,00 €
# 36	99244-00200-00 992440020000 992440020000	EMBLEM, YAMAHA	28,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERBRUG van uw Yamaha WR250F van 2002. Laat het ons weten als u vragen heeft.
