CARTERDELEN

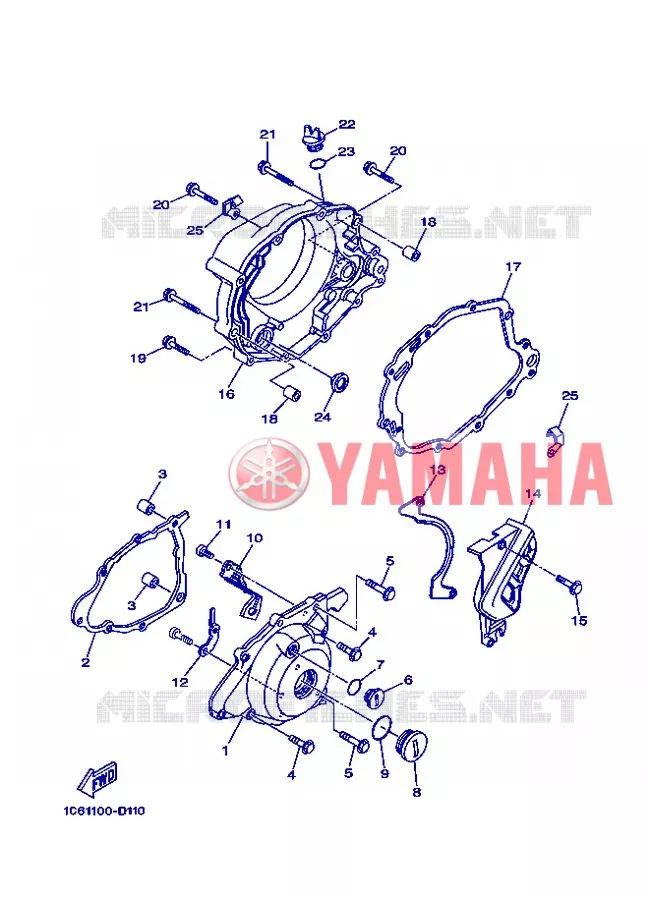

DEKSEL - MOTOR 1 VOOR YAMAHA TT-R230 2006

STARTMOTOR KOPPELINGS

(1) 1C6-E5411-00-WN

COUVERCLE 1, CARTER MOTEUR

(2) 4BE-15451-03

GASKET, CRANKCASE COVER 1

(3) 99530-12016

PIN, DOWEL

(4) 90105060A000

BOLT, WASHER BASED(4KG)

(5) 950270603500

BOLT, SMALL FLANGE

(6) 90340-14128

PLUG, STRAIGHT SCREW(3RW)

(7) 932101436900

O-RING (2H9)

(8) 90340-32123

PLUG, STRAIGHT SCREW(3AW)

(9) 932103217200

O-RING (341)

(10) 1C6-E5758-00

GUIDE DE CABLE

(11) 9201M-06010

BOULON

(12) 1C6-E5484-00

COLLIER 2

(13) 1C6-E7466-00

GUIDE, CHAINE

(14) 1C6-E5420-00-WN

COUVERCLE DE CARTER MOTEUR

(15) 90105060A000

BOLT, WASHER BASED(4KG)

(16) 4VW-WE543-00

COUVERCLE 3, CARTER MOTEUR

(17) 4BE-15462-00

GASKET, CRANKCASE COVER 3

(18) 99530-12016

PIN, DOWEL

(19) 90105060A000

BOLT, WASHER BASED(4KG)

(20) 950270603500

BOLT, SMALL FLANGE

(21) 950270604500

BOLT, SMALL FLANGE

(22) 3Y1153631000

PLUG, OIL

(23) 932101912300

O-RING (646)

(24) 3Y1-15361-00

GAUGE, LEVEL

(25) 90462-08225

CLAMP(4AJ)

	Onderdeelnummer	Produkt	Aantal
# 1	1C6-E5411-00-WN 1C6E541100WN 1C6E541100WN	COUVERCLE 1, CARTER MOTEUR	Contact	0,00 €
# 2	4BE-15451-03 4BE1545103 4BE1545103	GASKET, CRANKCASE COVER 1	21,50 €
# 3	99530-12016 9953012016 9953012016	PIN, DOWEL	3,20 €
# 4	9502M-06025 90105060A000 9502M06025	BOLT, WASHER BASED(4KG)	1,61 €
# 5	9502M-06035 950270603500 9502M06035	BOLT, SMALL FLANGE	0,46 €
# 6	90340-14128 9034014128 9034014128	PLUG, STRAIGHT SCREW(3RW)	15,50 €
# 7	93210-14800 932101436900 9321014800	O-RING (2H9)	1,10 €
# 8	90340-32123 9034032123 9034032123	PLUG, STRAIGHT SCREW(3AW)	9,91 €
# 9	93210-32800 932103217200 9321032800	O-RING (341)	4,50 €
# 10	1C6-E5758-00 1C6E575800 1C6E575800	GUIDE DE CABLE	Contact	0,00 €
# 11	9201M-06010 9201M06010 9201M06010	BOULON	Contact	0,00 €
# 12	1C6-E5484-00 1C6E548400 1C6E548400	COLLIER 2	Contact	0,00 €
# 13	1C6-E7466-00 1C6E746600 1C6E746600	GUIDE, CHAINE	Contact	0,00 €
# 14	1C6-E5420-00-WN 1C6E542000WN 1C6E542000WN	COUVERCLE DE CARTER MOTEUR	Contact	0,00 €
# 15	9502M-06025 90105060A000 9502M06025	BOLT, WASHER BASED(4KG)	1,61 €
# 16	4VW-WE543-00 4VWWE54300 4VWWE54300	COUVERCLE 3, CARTER MOTEUR	Contact	0,00 €
# 17	4BE-15462-00 4BE1546200 4BE1546200	GASKET, CRANKCASE COVER 3	21,50 €
# 18	99530-12016 9953012016 9953012016	PIN, DOWEL	3,20 €
# 19	9502M-06025 90105060A000 9502M06025	BOLT, WASHER BASED(4KG)	1,61 €
# 20	9502M-06035 950270603500 9502M06035	BOLT, SMALL FLANGE	0,46 €
# 21	9502M-06045 950270604500 9502M06045	BOLT, SMALL FLANGE	0,50 €
# 22	3Y1-15363-00 3Y1153631000 3Y11536300	PLUG, OIL	12,76 €
# 23	932101912300 932101912300 932101912300	O-RING (646)	4,70 €
# 24	3Y1-15361-00 3Y11536100 3Y11536100	GAUGE, LEVEL	21,50 €
# 25	90462-08225 9046208225 9046208225	CLAMP(4AJ)	6,76 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de DEKSEL - MOTOR 1 van uw Yamaha TT-R230 van 2006. Laat het ons weten als u vragen heeft.
