ACHTER SCHOKBREKER

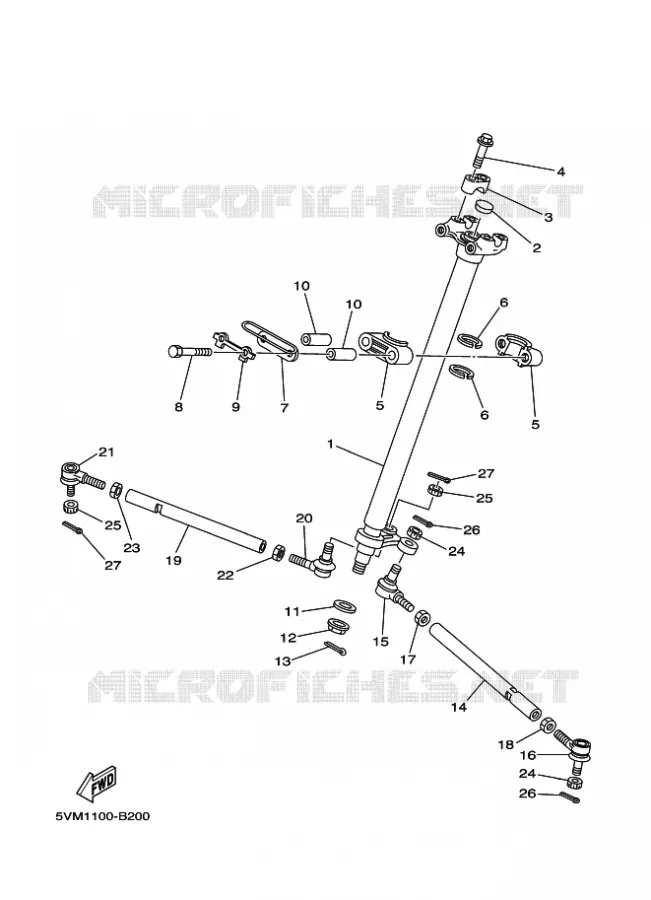

STUUR VOOR YAMAHA YFS200 2004

OPHANGING / WIEL VOOR

(1) 5VM238131000

COLUMN, STEERING 2

(2) 90336-28053

PLUG, TAPER(2HR)

(3) 1E6234410000

HOLDER, HANDLE UPPER

(4) 958170803500

BOLT, FLANGE

(5) 1UY-23812-00

PLANE BEARING, STEERING

(5) 1UY-23812-00

PLANE BEARING, STEERING

(6) 93112-31011

OIL SEAL(1UY)

(6) 93112-31011

OIL SEAL(1UY)

(7) 5VM-23868-00

BRACKET, STEERING LOWER

(8) 970170806000

BOLT, HEXAGON

(9) 1UY-23894-01

WASHER, LOCK 1

(10) 90387106T400

COLLAR(85G)

(10) 90387106T400

COLLAR(85G)

(11) 90201-10774

WASHER, PLATE (3L6)

(12) 901851015400

NUT, SELF-LOCKING(3KJ)

(13) 914902002500

PIN, COTTER

(14) 2XJ-23831-01

ROD, TIE

(15) 1UY-23841-01

JOINT, UNIVERSAL 1

(16) 1UY-23845-01

JOINT, UNIVERSAL 2

(17) 953171070000

NUT (3WP1)

(18) 90170-10186

NUT, HEXAGON (8A5)

(19) 2XJ-23831-01

ROD, TIE

(20) 1UY-23841-01

JOINT, UNIVERSAL 1

(21) 1UY-23845-01

JOINT, UNIVERSAL 2

(22) 953171070000

NUT (3WP1)

(23) 90170-10186

NUT, HEXAGON (8A5)

(24) 901711000100

NUT, CASTLE

(24) 901711000100

NUT, CASTLE

(25) 901711000100

NUT, CASTLE

(25) 901711000100

NUT, CASTLE

(26) 914902002500

PIN, COTTER

(26) 914902002500

PIN, COTTER

(27) 914902002500

PIN, COTTER

(27) 914902002500

PIN, COTTER

	Onderdeelnummer	Produkt	Aantal
# 1	5VM-23813-00 5VM2381300	COLUMN, STEERING 2	Contact	0,00 €
# 2	90336-28053 9033628053 9033628053	PLUG, TAPER(2HR)	5,86 €
# 3	8K1-23814-00 1E6234410000 8K12381400	HOLDER, HANDLE UPPER	29,00 €
# 4	95827-08035 958170803500 9582708035	BOLT, FLANGE	1,56 €
# 5	1UY-23812-00 1UY2381200 1UY2381200	PLANE BEARING, STEERING	19,50 €
# 6	93112-31011 9311231011 9311231011	OIL SEAL(1UY)	3,95 €
# 7	5VM-23868-00 5VM2386800 5VM2386800	BRACKET, STEERING LOWER	Contact	0,00 €
# 8	97027-08060 970170806000 9702708060	BOLT, HEXAGON	2,26 €
# 9	1UY-23894-01 1UY2389401 1UY2389401	WASHER, LOCK 1	2,15 €
# 10	90387-090R0 90387106T400 90387090R0	COLLAR(85G)	10,56 €
# 11	90201-10774 9020110774 9020110774	WASHER, PLATE (3L6)	5,56 €
# 12	90185-10115 901851015400 9018510115	NUT, SELF-LOCKING(3KJ)	3,46 €
# 13	91401-20020 914902002500 9140120020	PIN, COTTER	2,20 €
# 14	2XJ-23831-01 2XJ2383101 2XJ2383101	ROD, TIE	45,50 €
# 15	1UY-23841-01 1UY2384101 1UY2384101	JOINT, UNIVERSAL 1	60,50 €
# 16	1UY-23845-01 1UY2384501 1UY2384501	JOINT, UNIVERSAL 2	61,00 €
# 17	95307-10700 953171070000 9530710700	NUT (3WP1)	3,20 €
# 18	90170-10186 9017010186 9017010186	NUT, HEXAGON (8A5)	4,31 €
# 19	2XJ-23831-01 2XJ2383101 2XJ2383101	ROD, TIE	45,50 €
# 20	1UY-23841-01 1UY2384101 1UY2384101	JOINT, UNIVERSAL 1	60,50 €
# 21	1UY-23845-01 1UY2384501 1UY2384501	JOINT, UNIVERSAL 2	61,00 €
# 22	95307-10700 953171070000 9530710700	NUT (3WP1)	3,20 €
# 23	90170-10186 9017010186 9017010186	NUT, HEXAGON (8A5)	4,31 €
# 24	90171-10046 901711000100 9017110046	NUT, CASTLE	3,16 €
# 25	90171-10046 901711000100 9017110046	NUT, CASTLE	3,16 €
# 26	91401-20020 914902002500 9140120020	PIN, COTTER	2,20 €
# 27	91401-20020 914902002500 9140120020	PIN, COTTER	2,20 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STUUR van uw Yamaha YFS200 van 2004. Laat het ons weten als u vragen heeft.
