OLIEPOMP

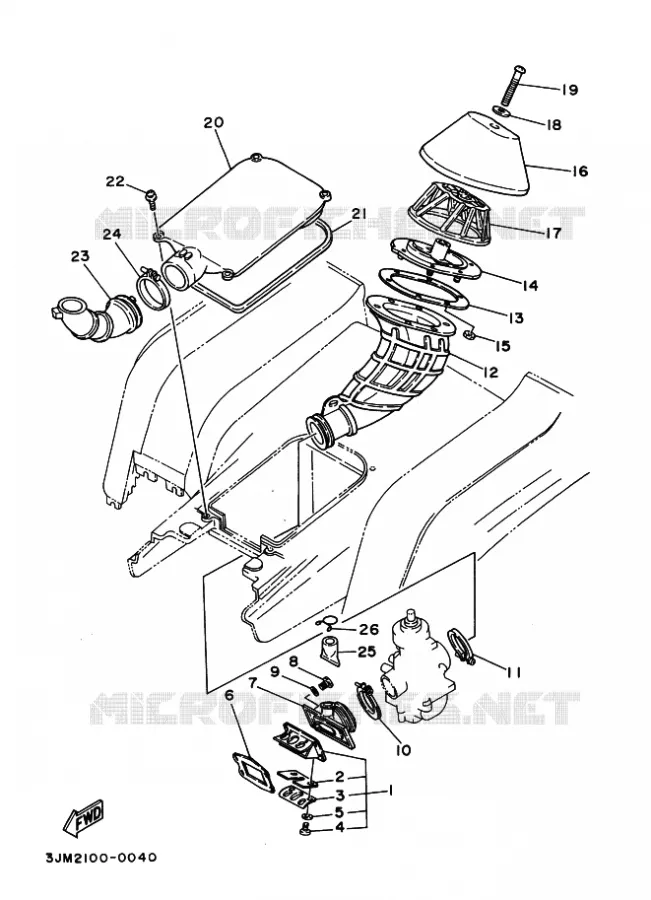

INLAAT VOOR YAMAHA YFS200 1996

CARBURATEUR

(1) 2HF-13610-01

REED VALVE ASSY

(2) 2HF-13613-00

REED, VALVE

(3) 58T-13616-01

STOPPER, REED VALVE

(4) 98517-03008

SCREW, PAN HEAD(3AC)

(5) 92990-03100

WASHER, SPRING

(6) 3JM-13621-00

GASKET, VALVE SEAT

(7) 2XJ-13565-00

JOINT, CARBURETOR

(8) 970170602500

BOLT, HEXAGON

(9) 92907-06600

WASHER(6TA)

(10) 90450-44046

HOSE CLAMP ASSY(1MX)

(11) 90460-49058

CLAMP HOSE 278144550000

(12) 2XJ-14453-00

JOINT, AIR CLEANER 1

(13) 2XJ-14477-00

PLATE

(14) 2XJ-14459-00

HOLDER, GUIDE

(15) 956170510000

NUT, U

(16) 2XJ144510100

ELEMENT, FILTRE A AI

(17) 2XJ-14458-00

GUIDE

(18) 90209-06096

WASHER (4H7)

(19) 98507-06060

SCREW, PAN

(20) 2XJ-14112-01

BOISSEAU 1

(21) 1VJ-14462-00

SEAL

(22) 985170602000

SCREW, PAN

(23) 2XJ-14437-00

DUCT

(24) 904505600100

HOSE CLAMP ASSY

(25) 59V-14457-00

SEAL

(26) 90467-20080

JONC

	Onderdeelnummer	Produkt	Aantal
# 1	2HF-13610-01 2HF1361001 2HF1361001	REED VALVE ASSY	110,00 €
# 2	2HF-13613-00 2HF1361300 2HF1361300	REED, VALVE	18,00 €
# 3	58T-13616-01 58T1361601 58T1361601	STOPPER, REED VALVE	6,30 €
# 4	98517-03008 9851703008 9851703008	SCREW, PAN HEAD(3AC)	0,56 €
# 5	92990-03100 9299003100 9299003100	WASHER, SPRING	1,36 €
# 6	3JM-13621-00 3JM1362100 3JM1362100	GASKET, VALVE SEAT	8,10 €
# 7	2XJ-13565-00 2XJ1356500 2XJ1356500	JOINT, CARBURETOR	77,00 €
# 8	97007-06025 970170602500 9700706025	BOLT, HEXAGON	1,21 €
# 9	92907-06600 9290706600 9290706600	WASHER(6TA)	0,56 €
# 10	90450-44046 9045044046 9045044046	HOSE CLAMP ASSY(1MX)	9,50 €
# 11	90460-49058 9046049058 9046049058	CLAMP HOSE 278144550000	5,15 €
# 12	2XJ-14453-00 2XJ1445300 2XJ1445300	JOINT, AIR CLEANER 1	139,00 €
# 13	2XJ-14477-00 2XJ1447700 2XJ1447700	PLATE	42,00 €
# 14	2XJ-14459-00 2XJ1445900 2XJ1445900	HOLDER, GUIDE	Contact	0,00 €
# 15	95607-05100 956170510000 9560705100	NUT, U	3,80 €
# 16	2XJ-14451-00 2XJ144510100 2XJ1445100	ELEMENT, FILTRE A AI	33,00 €
# 17	2XJ-14458-00 2XJ1445800 2XJ1445800	GUIDE	72,00 €
# 18	90209-06096 9020906096 9020906096	WASHER (4H7)	2,86 €
# 19	98507-06060 9850706060 9850706060	SCREW, PAN	1,86 €
# 20	2XJ-14112-01 2XJ1411201 2XJ1411201	BOISSEAU 1	Contact	0,00 €
# 21	1VJ-14462-00 1VJ1446200 1VJ1446200	SEAL	5,90 €
# 22	90159-06085 985170602000 9015906085	SCREW, PAN	1,81 €
# 23	2XJ-14437-00 2XJ1443700 2XJ1443700	DUCT	24,50 €
# 24	90460-56105 904505600100 9046056105	HOSE CLAMP ASSY	8,71 €
# 25	59V-14457-00 59V1445700 59V1445700	SEAL	5,46 €
# 26	90467-20080 9046720080 9046720080	JONC	Contact	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de INLAAT van uw Yamaha YFS200 van 1996. Laat het ons weten als u vragen heeft.
