KICKSTART PEDALEN

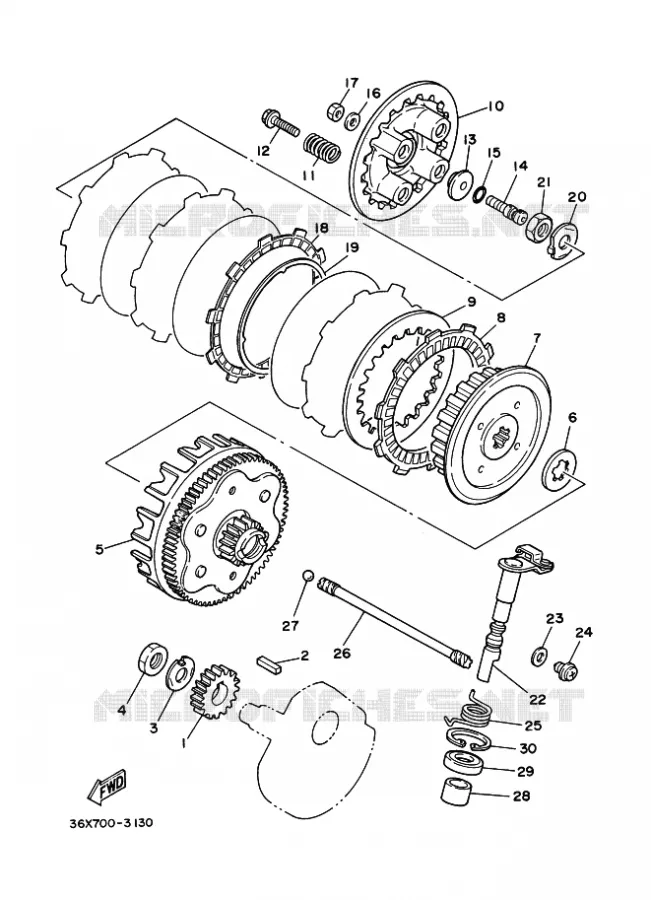

STARTMOTOR KOPPELINGS VOOR YAMAHA AG 200 F 2008

TRANSMISSIE

(1) 36X-16111-00

GEAR, PRIMARY DRIVE

(2) 90282-05043

KEY, STRAIGHT (5H0)

(3) 90215-14205

WASHER, LOCK (15Y)

(4) 90170-14284

NUT (5H0)

(5) 36X-16150-00

PRIMARY DRIVEN GEAR COMP.

(6) 5H0-16154-00

PLATE, THRUST 1

(7) 36X-16371-00

BOSS, CLUTCH

(8) 537-16321-00

PLATE, FRICTION

(9) 137163241000

DISQUE 1, EMBRAYAGE

(10) 5H0-16351-00

PLATE, PRESSURE 1

(11) 90501-23700

SPRING, COMPRESSION

(12) 90159-05011

SCREW, WITH WASHER (537)

(13) 1W1-16358-01

PLATE, PUSH

(14) 2JX163560000

ROD, PUSH 1

(15) 93210-48364

O-RING (2H7)

(16) 92907-06200

WASHER(6TA)

(17) 953170660000

NUT(6TA)

(18) 36X-16321-00

PLATE, FRICTION

(19) 1KH-16383-00

SPRING, CLUTCH BOSS

(20) 90215-14186

WASHER, LOCK (25G)

(21) 90170-14284

NUT (5H0)

(22) 15A-16380-00

LEVIER DE DEBRAYAGE

(23) 902010808700

WASHER, PLATE 3411117500

(24) 90149-08067

SCREW 425163430000

(25) 90508-18537

SPRING, TORSION (15A)

(26) 5H0-16357-00

ROD, PUSH 2

(27) 93505-16006

BALL

(28) 90386-14103

BUSH (5H0)

(29) 93102-14209

OIL SEAL (3Y1)

(30) 93420-28055

CIRCLIP (3Y1)

	Onderdeelnummer	Produkt	Aantal
# 1	36X-16111-00 36X1611100 36X1611100	GEAR, PRIMARY DRIVE	99,00 €
# 2	90282-05043 9028205043 9028205043	KEY, STRAIGHT (5H0)	4,70 €
# 3	90215-14205 9021514205 9021514205	WASHER, LOCK (15Y)	2,06 €
# 4	90170-14284 9017014284 9017014284	NUT (5H0)	1,31 €
# 5	36X-16150-00 36X1615000 36X1615000	PRIMARY DRIVEN GEAR COMP.	605,00 €
# 6	5H0-16154-00 5H01615400 5H01615400	PLATE, THRUST 1	21,00 €
# 7	36X-16371-00 36X1637100 36X1637100	BOSS, CLUTCH	76,00 €
# 8	537-16321-00 5371632100 5371632100	PLATE, FRICTION	20,50 €
# 9	137-16324-00 137163241000 1371632400	DISQUE 1, EMBRAYAGE	19,00 €
# 10	5H0-16351-00 5H01635100 5H01635100	PLATE, PRESSURE 1	44,50 €
# 11	90501-23700 9050123700 9050123700	SPRING, COMPRESSION	4,96 €
# 12	90159-05011 9015905011 9015905011	SCREW, WITH WASHER (537)	3,95 €
# 13	1W1-16358-01 1W11635801 1W11635801	PLATE, PUSH	12,25 €
# 14	5H0-16356-01 2JX163560000 5H01635601	ROD, PUSH 1	32,50 €
# 15	93210-48364 9321048364 9321048364	O-RING (2H7)	2,26 €
# 16	92907-06200 9290706200 9290706200	WASHER(6TA)	0,56 €
# 17	95307-06600 953170660000 9530706600	NUT(6TA)	0,56 €
# 18	36X-16321-00 36X1632100 36X1632100	PLATE, FRICTION	22,50 €
# 19	1KH-16383-00 1KH1638300 1KH1638300	SPRING, CLUTCH BOSS	33,50 €
# 20	90215-14186 9021514186 9021514186	WASHER, LOCK (25G)	5,40 €
# 21	90170-14284 9017014284 9017014284	NUT (5H0)	1,31 €
# 22	15A-16380-00 15A1638000 15A1638000	LEVIER DE DEBRAYAGE	Contact	0,00 €
# 23	90430-08119 902010808700 9043008119	WASHER, PLATE 3411117500	2,86 €
# 24	90149-08067 9014908067 9014908067	SCREW 425163430000	4,50 €
# 25	90508-18537 9050818537 9050818537	SPRING, TORSION (15A)	5,46 €
# 26	5H0-16357-00 5H01635700 5H01635700	ROD, PUSH 2	39,00 €
# 27	93505-16006 9350516006 9350516006	BALL	0,41 €
# 28	90386-14103 9038614103 9038614103	BUSH (5H0)	9,01 €
# 29	93102-14209 9310214209 9310214209	OIL SEAL (3Y1)	8,76 €
# 30	93420-28055 9342028055 9342028055	CIRCLIP (3Y1)	1,50 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Yamaha, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!
