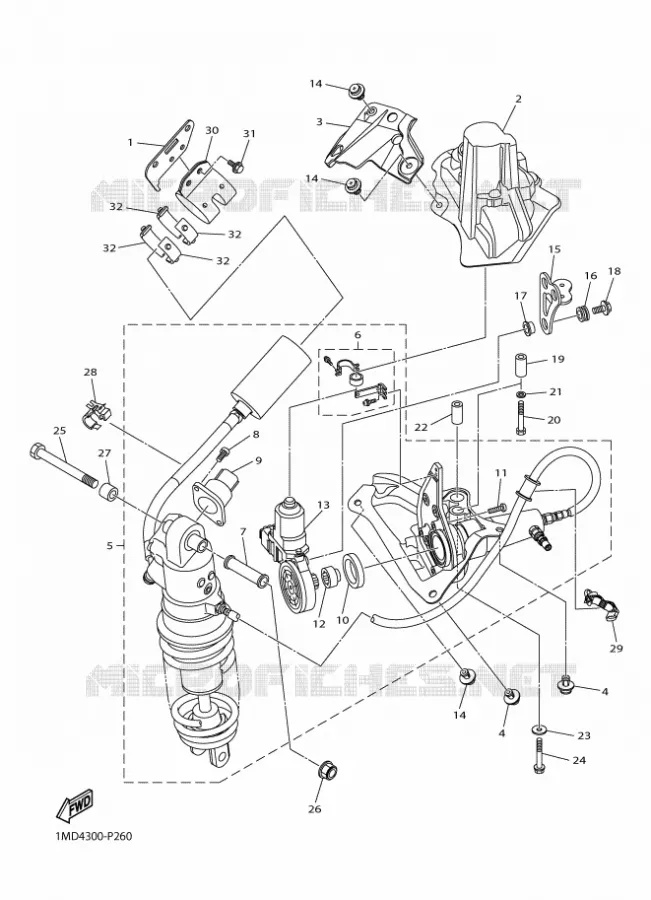

ACHTER SCHOKBREKER VOOR YAMAHA FJR1300AE 2015

STUUR

(1) 1MD-27333-00

BRKT

(2) 1MD-2117F-00

COVER

(3) 1MD-2117N-00

COVER 3

(4) 90269-07076

RIVET(4JH)

(4) 90269-07076

RIVET(4JH)

(5) 1MD-22210-01

SHOCK ABSORBER ASSY, REAR

(6) 1MD-2221A-00

BOLT STAY SET

(7) 1MD-22216-00

BUSH, REAR SHOCK ABSORBER

(8) 1MD-22242-00

BOLT 2

(9) 1MD-85801-00

STEPPER MOTOR

(10) 1MD-22215-00

RING, COVER

(11) 1MD-22241-00

BOLT 1

(12) 1MD-2222A-00

COLLAR

(13) 1MD-86231-00

MOTOR COMP.

(14) 90269-07076

RIVET(4JH)

(14) 90269-07076

RIVET(4JH)

(14) 90269-07076

RIVET(4JH)

(15) 1MD-27332-00

BRACKET

(16) 90480-14003

GROMMET

(17) 90387-06125

COLLAR

(18) 90119-06147

BOLT, WITH WASHER

(19) 90387105G500

COLLAR (8U7)

(20) 970170604500

BOLT, HEXAGON

(21) 92907-06600

WASHER(6TA)

(22) 90387105G500

COLLAR (8U7)

(23) 90201-06085

WASHER, PLATE

(24) 958170604500

BOLT, FLANGE

(25) 90101-12044

BOLT

(26) 95602-12200

NUT, SELF-LOCKING

(27) 90387-12028

COLLAR

(28) 90464-15192

CLAMP(4HM)

(29) 90464-14012

CLAMP

(30) 1MD222620100

HOLDER, SUB TANK

(31) 958170601400

BOLT, FLANGE

(32) 24X-22261-00

DAMPER, SUB TANK

(32) 24X-22261-00

DAMPER, SUB TANK

(32) 24X-22261-00

DAMPER, SUB TANK

(32) 24X-22261-00

DAMPER, SUB TANK

	Onderdeelnummer	Produkt	Aantal
# 1	1MD-27333-00 1MD2733300 1MD2733300	BRKT	50,00 €
# 2	1MD-2117F-00 1MD2117F00 1MD2117F00	COVER	173,00 €
# 3	1MD-2117N-00 1MD2117N00 1MD2117N00	COVER 3	61,50 €
# 4	90269-07076 9026907076 9026907076	RIVET(4JH)	1,40 €
# 5	1MD-22210-01 1MD2221001 1MD2221001	SHOCK ABSORBER ASSY, REAR	2 152,00 €
# 6	1MD-2221A-00 1MD2221A00 1MD2221A00	BOLT STAY SET	143,00 €
# 7	1MD-22216-00 1MD2221600 1MD2221600	BUSH, REAR SHOCK ABSORBER	55,50 €
# 8	1MD-22242-00 1MD2224200 1MD2224200	BOLT 2	1,31 €
# 9	1MD-85801-00 1MD8580100 1MD8580100	STEPPER MOTOR	939,00 €
# 10	1MD-22215-00 1MD2221500 1MD2221500	RING, COVER	27,50 €
# 11	1MD-22241-00 1MD2224100 1MD2224100	BOLT 1	11,00 €
# 12	1MD-2222A-00 1MD2222A00 1MD2222A00	COLLAR	119,00 €
# 13	1MD-86231-00 1MD8623100 1MD8623100	MOTOR COMP.	642,00 €
# 14	90269-07076 9026907076 9026907076	RIVET(4JH)	1,40 €
# 15	1MD-27332-00 1MD2733200 1MD2733200	BRACKET	79,00 €
# 16	90480-14003 9048014003 9048014003	GROMMET	2,95 €
# 17	90387-06125 9038706125 9038706125	COLLAR	7,31 €
# 18	90119-06147 9011906147 9011906147	BOLT, WITH WASHER	0,71 €
# 19	90387-063W4 90387105G500 90387063W4	COLLAR (8U7)	4,70 €
# 20	97027-06045 970170604500 9702706045	BOLT, HEXAGON	1,21 €
# 21	92907-06600 9290706600 9290706600	WASHER(6TA)	0,56 €
# 22	90387-063W4 90387105G500 90387063W4	COLLAR (8U7)	4,70 €
# 23	90201-06085 9020106085 9020106085	WASHER, PLATE	1,21 €
# 24	95822-06045 958170604500 9582206045	BOLT, FLANGE	1,50 €
# 25	90101-12044 9010112044 9010112044	BOLT	16,50 €
# 26	95602-12200 9560212200 9560212200	NUT, SELF-LOCKING	1,91 €
# 27	90387-12028 9038712028 9038712028	COLLAR	4,96 €
# 28	90464-15192 9046415192 9046415192	CLAMP(4HM)	2,86 €
# 29	90464-14012 9046414012 9046414012	CLAMP	2,35 €
# 30	1MD-22262-00 1MD222620100 1MD2226200	HOLDER, SUB TANK	82,00 €
# 31	95827-06014 958170601400 9582706014	BOLT, FLANGE	0,85 €
# 32	24X-22261-00 24X2226100 24X2226100	DAMPER, SUB TANK	7,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER SCHOKBREKER van uw Yamaha FJR1300AE van 2015. Laat het ons weten als u vragen heeft.
