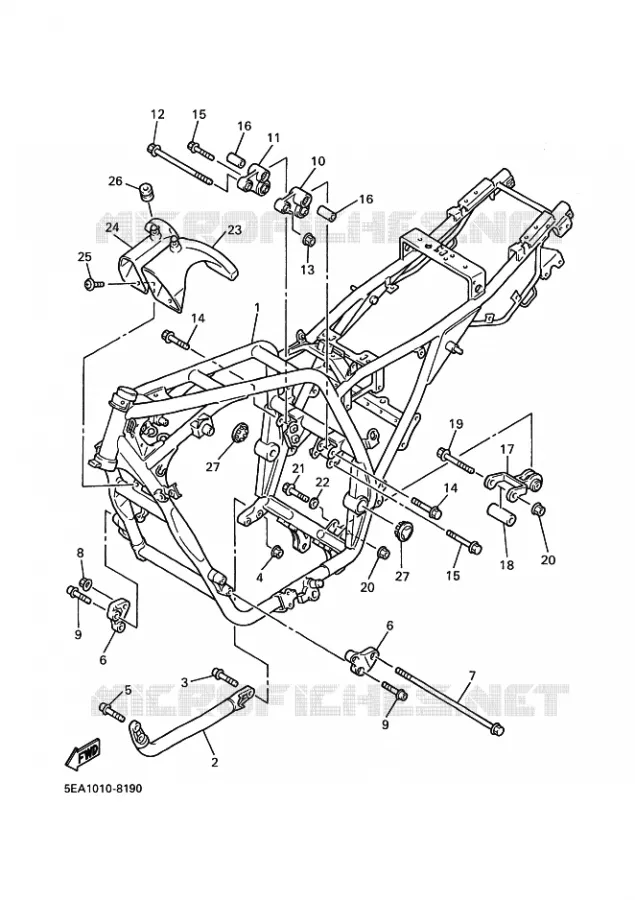

FRAME VOOR YAMAHA XJR 1300 SP 1999

SPATBORD

(1) 5EA-21110-10-33

FRAME COMP.

(2) 4KG-21150-00-33

DOWN TUBE COMP.2

(3) 90110-08232

BOLT, HEXAGON SOCKET HEAD(3KM)

(4) 901850816900

NUT, SELF-LOCKING

(5) 90110-08231

BOLT, HEXAGON SOCKET HEAD(4KG)

(6) 4KG213150200

STAY, ENGINE 2

(6) 4KG213150200

STAY, ENGINE 2

(7) 90105-10313

BOLT, WASHER BASED(36Y)

(8) 957041050000

NUT, FLANGE(3BM)

(9) 90110-08199

BOLT, HEXAGON SOCKET HEAD(3GM)

(9) 90110-08199

BOLT, HEXAGON SOCKET HEAD(3GM)

(10) 4KG-2140X-00

ENGINE BRACKET SUB-COMP. 1

(11) 4KG-2140Y-00

ENGINE BRACKET SUB-COMP. 2

(12) 90105-10300

BOLT, WASHER BASED(42X)

(13) 957041050000

NUT, FLANGE(3BM)

(14) 90105-10402

BOLT, WASHER BASED(1KT)

(14) 90105-10402

BOLT, WASHER BASED(1KT)

(15) 90105-12425

BOLT, WASHER BASED(1YW)

(15) 90105-12425

BOLT, WASHER BASED(1YW)

(16) 90387-1003V

COLLAR(4KG)

(16) 90387-1003V

COLLAR(4KG)

(17) 4KG-21400-00

ENGINE BRACKET COMP.

(18) 90387-1003W

COLLAR(4KG)

(19) 90105-10609

BOLT, WASHER BASED(3MA)

(20) 957041050000

NUT, FLANGE(3BM)

(20) 957041050000

NUT, FLANGE(3BM)

(21) 90105-10323

B0LT,FLANGE (1KT)

(22) 92907-10200

WASHER, PLAIN(3BM)

(23) 4KG-2838N-00

DUCT 1

(24) 4KG-2838R-00

DUCT 2

(25) 985070601000

SCREW, PAN

(26) 90480-13567

GROMMET(4FU)

(27) 4BH-2219X-00

COVER

(27) 4BH-2219X-00

COVER

	Onderdeelnummer	Produkt	Aantal
# 1	5EA-21110-10-33 5EA211101033 5EA211101033	FRAME COMP.	Contact	0,00 €
# 2	4KG-21150-00-33 4KG211500033 4KG211500033	DOWN TUBE COMP.2	303,00 €
# 3	90110-08232 9011008232 9011008232	BOLT, HEXAGON SOCKET HEAD(3KM)	3,30 €
# 4	95607-08200 901850816900 9560708200	NUT, SELF-LOCKING	3,50 €
# 5	90110-08231 9011008231 9011008231	BOLT, HEXAGON SOCKET HEAD(4KG)	3,16 €
# 6	4KG-21315-01 4KG213150200 4KG2131501	STAY, ENGINE 2	61,00 €
# 7	90105-10313 9010510313 9010510313	BOLT, WASHER BASED(36Y)	32,50 €
# 8	90179-10658 957041050000 9017910658	NUT, FLANGE(3BM)	1,50 €
# 9	90110-08199 9011008199 9011008199	BOLT, HEXAGON SOCKET HEAD(3GM)	2,45 €
# 10	4KG-2140X-00 4KG2140X00 4KG2140X00	ENGINE BRACKET SUB-COMP. 1	356,00 €
# 11	4KG-2140Y-00 4KG2140Y00 4KG2140Y00	ENGINE BRACKET SUB-COMP. 2	356,00 €
# 12	90105-10300 9010510300 9010510300	BOLT, WASHER BASED(42X)	10,45 €
# 13	90179-10247 957041050000 9017910247	NUT, FLANGE(3BM)	1,50 €
# 14	90105-10402 9010510402 9010510402	BOLT, WASHER BASED(1KT)	3,46 €
# 15	90105-12425 9010512425 9010512425	BOLT, WASHER BASED(1YW)	6,26 €
# 16	90387-1003V 903871003V 903871003V	COLLAR(4KG)	17,00 €
# 17	4KG-21400-00 4KG2140000 4KG2140000	ENGINE BRACKET COMP.	Contact	0,00 €
# 18	90387-1003W 903871003W 903871003W	COLLAR(4KG)	18,50 €
# 19	90105-10609 9010510609 9010510609	BOLT, WASHER BASED(3MA)	4,96 €
# 20	90179-10247 957041050000 9017910247	NUT, FLANGE(3BM)	1,50 €
# 21	90105-10323 9010510323 9010510323	B0LT, FLANGE (1KT)	6,26 €
# 22	92907-10200 9290710200 9290710200	WASHER, PLAIN(3BM)	1,00 €
# 23	4KG-2838N-00 4KG2838N00 4KG2838N00	DUCT 1	Contact	0,00 €
# 24	4KG-2838R-00 4KG2838R00 4KG2838R00	DUCT 2	Contact	0,00 €
# 25	90159-06058 985070601000 9015906058	SCREW, PAN	0,56 €
# 26	90480-13567 9048013567 9048013567	GROMMET(4FU)	1,50 €
# 27	4BH-2219X-00 4BH2219X00 4BH2219X00	COVER	52,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME van uw Yamaha XJR 1300 SP van 1999. Laat het ons weten als u vragen heeft.
