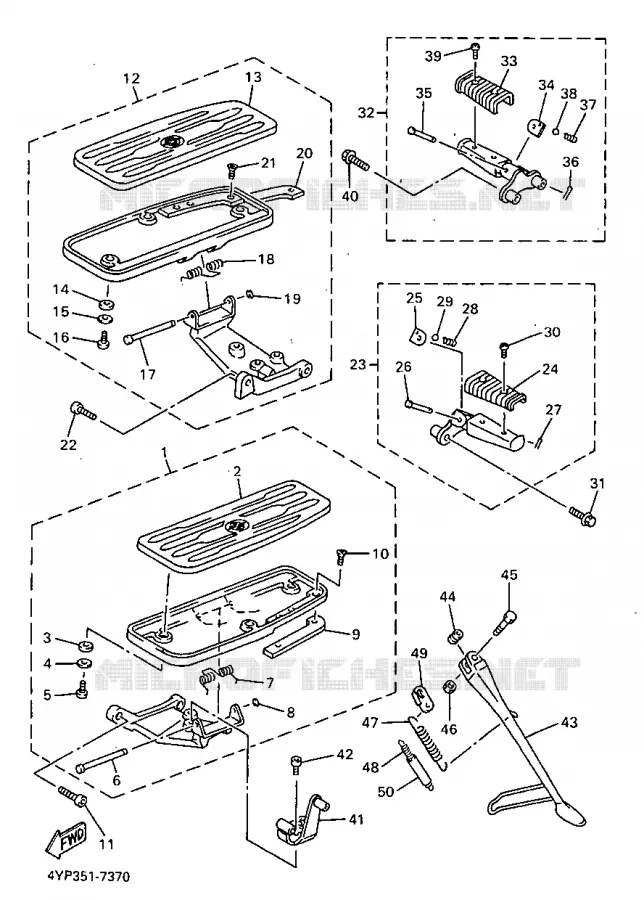

STANDAARD / VOETSTEUN VOOR YAMAHA XVZ1300A 1997

REMPOMP ACHTER

(1) 4XY274101000

FRONT FOOTREST ASSY (LEFT)

(2) 4NK-27413-00-00

.GARNITURE, REPOSE-PIEDS

(3) 4NK-27414-00-00

.AMORTISSEUR, REPOSE-PIEDS

(4) 90201-05660-00

WASHER (676)

(5) 92014-05010-00

BOLT, BUTTON HEAD(4NK)

(6) 3D8274270000

SHAFT

(7) 4NK-27426-00-00

SPRING, RETURN

(8) 99001-06600-00

CIRCLIP(53L)

(9) 4NK-27496-00-00

MOLE 1

(10) 98780-05010-00

SCREW, FLAT HEAD (716)

(11) 91314-10030-00

BOLT,SOCKET

(12) 4XY274201000

FRONT FOOTREST ASSY (RIGHT)

(13) 4NK-27423-00-00

.GARNITURE, REPOSE-PIEDS

(14) 4NK-27414-00-00

.AMORTISSEUR, REPOSE-PIEDS

(15) 90201-05660-00

WASHER (676)

(16) 92014-05010-00

BOLT, BUTTON HEAD(4NK)

(17) 3D8274270000

SHAFT

(18) 4NK-27426-00-00

SPRING, RETURN

(19) 99001-06600-00

CIRCLIP(53L)

(20) 4NK-27497-00-00

MOLE 2

(21) 98780-05010-00

SCREW, FLAT HEAD (716)

(22) 91314-10030-00

BOLT,SOCKET

(23) 4NK-27430-00-00

REPOSE-PIEDS AR 1

(24) 1NH-27433-00-00

COVER, REAR FOOTREST

(25) 2NT-27437-00-00

WASHER, SPECIAL

(26) 91701-06032-00

PIN, CLEVIS (1Y8)

(27) 914901602000

PIN, COTTER (E57)

(28) 90501-12743-00

SPRING, COMPRESSION (22N)

(29) 93501-04011-00

BALL

(30) 98517-06012-00

SCREW, PAN

(31) 95024-08030-00

BOLT, FLANGE (3JPE)

(32) 4NK-27440-00-00

REPOSE-PIEDS AR (D)

(33) 1NH-27433-00-00

COVER, REAR FOOTREST

(34) 2NT-27437-00-00

WASHER, SPECIAL

(35) 91701-06032-00

PIN, CLEVIS (1Y8)

(36) 914901602000

PIN, COTTER (E57)

(37) 90501-12743-00

SPRING, COMPRESSION (22N)

(38) 93501-04011-00

BALL

(39) 98517-06012-00

SCREW, PAN

(40) 95024-08030-00

BOLT, FLANGE (3JPE)

(41) 4NK-27443-00-00

BRACKET 3

(42) 91317-08014-00

BOLT, SOCKET

(43) 4NK-27311-01-00

STAND, SIDE

(44) 90387-1007K-00

COLLAR(4NK)

(45) 90101-10776-00

BOLT(M35)

(46) 90185-10037-00

NUT, U

(47) 90506-18224-00

SPRING, TENSION (4K0)

(48) 90506-26225-00

SPRING, TENSION (4K0)

(49) 3VD273150000

LINK, SIDE STAND

(50) 1TX-27351-00-00

GUIDE, SIDE STAND

	Onderdeelnummer	Produkt	Aantal
# 1	4NK-27410-00-00 4XY274101000 4NK274100000	FRONT FOOTREST ASSY (LEFT)	281,00 €
# 2	4NK-27413-00-00 4NK274130000 4NK274130000	.GARNITURE, REPOSE-PIEDS	Contact	0,00 €
# 3	4NK-27414-00-00 4NK274140000 4NK274140000	.AMORTISSEUR, REPOSE-PIEDS	Contact	0,00 €
# 4	90201-05660-00 902010566000 902010566000	WASHER (676)	3,11 €
# 5	92014-05010-00 920140501000 920140501000	BOLT, BUTTON HEAD(4NK)	0,50 €
# 6	4NK-27427-00-00 3D8274270000 4NK274270000	SHAFT	6,30 €
# 7	4NK-27426-00-00 4NK274260000 4NK274260000	SPRING, RETURN	8,15 €
# 8	99001-06600-00 990010660000 990010660000	CIRCLIP(53L)	0,46 €
# 9	4NK-27496-00-00 4NK274960000 4NK274960000	MOLE 1	34,50 €
# 10	98780-05010-00 987800501000 987800501000	SCREW, FLAT HEAD (716)	1,21 €
# 11	91314-10030-00 913141003000 913141003000	BOLT, SOCKET	3,46 €
# 12	4NK-27420-00-00 4XY274201000 4NK274200000	FRONT FOOTREST ASSY (RIGHT)	281,00 €
# 13	4NK-27423-00-00 4NK274230000 4NK274230000	.GARNITURE, REPOSE-PIEDS	Contact	0,00 €
# 14	4NK-27414-00-00 4NK274140000 4NK274140000	.AMORTISSEUR, REPOSE-PIEDS	Contact	0,00 €
# 15	90201-05660-00 902010566000 902010566000	WASHER (676)	3,11 €
# 16	92014-05010-00 920140501000 920140501000	BOLT, BUTTON HEAD(4NK)	0,50 €
# 17	4NK-27427-00-00 3D8274270000 4NK274270000	SHAFT	6,30 €
# 18	4NK-27426-00-00 4NK274260000 4NK274260000	SPRING, RETURN	8,15 €
# 19	99001-06600-00 990010660000 990010660000	CIRCLIP(53L)	0,46 €
# 20	4NK-27497-00-00 4NK274970000 4NK274970000	MOLE 2	38,50 €
# 21	98780-05010-00 987800501000 987800501000	SCREW, FLAT HEAD (716)	1,21 €
# 22	91314-10030-00 913141003000 913141003000	BOLT, SOCKET	3,46 €
# 23	4NK-27430-00-00 4NK274300000 4NK274300000	REPOSE-PIEDS AR 1	Contact	0,00 €
# 24	1NH-27433-00-00 1NH274330000 1NH274330000	COVER, REAR FOOTREST	38,50 €
# 25	2NT-27437-00-00 2NT274370000 2NT274370000	WASHER, SPECIAL	Contact	0,00 €
# 26	91701-06032-00 917010603200 917010603200	PIN, CLEVIS (1Y8)	2,45 €
# 27	91401-16012-00 914901602000 914011601200	PIN, COTTER (E57)	5,05 €
# 28	90501-12743-00 905011274300 905011274300	SPRING, COMPRESSION (22N)	4,81 €
# 29	93501-04011-00 935010401100 935010401100	BALL	0,41 €
# 30	98517-06012-00 985170601200 985170601200	SCREW, PAN	Contact	0,00 €
# 31	95024-08030-00 950240803000 950240803000	BOLT, FLANGE (3JPE)	1,56 €
# 32	4NK-27440-00-00 4NK274400000 4NK274400000	REPOSE-PIEDS AR (D)	Contact	0,00 €
# 33	1NH-27433-00-00 1NH274330000 1NH274330000	COVER, REAR FOOTREST	38,50 €
# 34	2NT-27437-00-00 2NT274370000 2NT274370000	WASHER, SPECIAL	Contact	0,00 €
# 35	91701-06032-00 917010603200 917010603200	PIN, CLEVIS (1Y8)	2,45 €
# 36	91401-16012-00 914901602000 914011601200	PIN, COTTER (E57)	5,05 €
# 37	90501-12743-00 905011274300 905011274300	SPRING, COMPRESSION (22N)	4,81 €
# 38	93501-04011-00 935010401100 935010401100	BALL	0,41 €
# 39	98517-06012-00 985170601200 985170601200	SCREW, PAN	Contact	0,00 €
# 40	95024-08030-00 950240803000 950240803000	BOLT, FLANGE (3JPE)	1,56 €
# 41	4NK-27443-00-00 4NK274430000 4NK274430000	BRACKET 3	188,00 €
# 42	91317-08014-00 913170801400 913170801400	BOLT, SOCKET	1,50 €
# 43	4NK-27311-01-00 4NK273110100 4NK273110100	STAND, SIDE	Contact	0,00 €
# 44	90387-1007K-00 903871007K00 903871007K00	COLLAR(4NK)	9,55 €
# 45	90101-10776-00 901011077600 901011077600	BOLT(M35)	2,45 €
# 46	90185-10037-00 901851003700 901851003700	NUT, U	4,86 €
# 47	90506-18224-00 905061822400 905061822400	SPRING, TENSION (4K0)	6,65 €
# 48	90506-26225-00 905062622500 905062622500	SPRING, TENSION (4K0)	8,95 €
# 49	2KT-27315-00-00 3VD273150000 2KT273150000	LINK, SIDE STAND	15,50 €
# 50	1TX-27351-00-00 1TX273510000 1TX273510000	GUIDE, SIDE STAND	8,51 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STANDAARD / VOETSTEUN van uw Yamaha XVZ1300A van 1997. Laat het ons weten als u vragen heeft.
