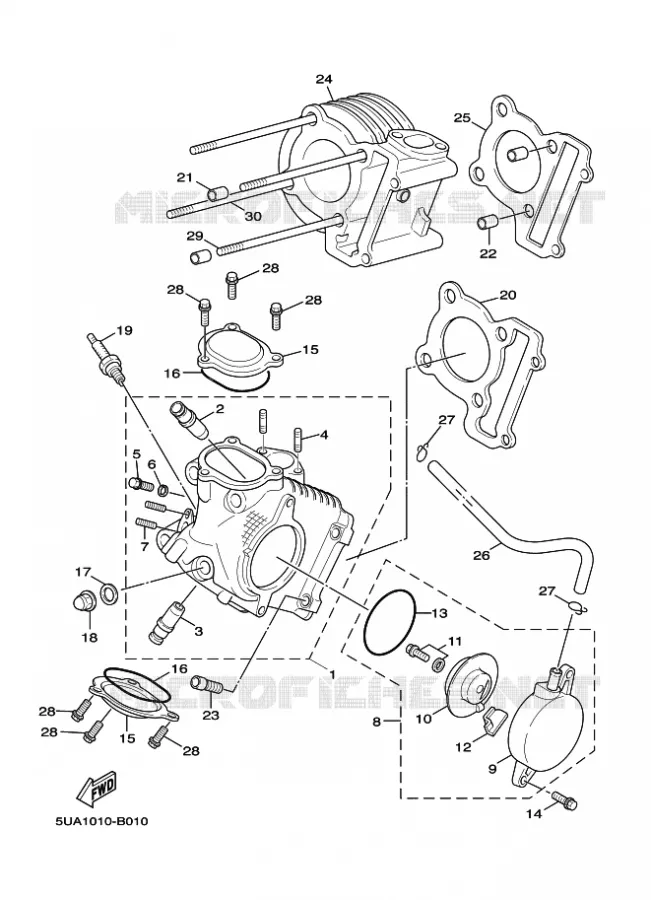

CILINDERKOP VOOR YAMAHA NXC125 2004

KRUKAS / ZUIGER

(1) 1P3E11020000

CYLINDER HEAD ASSY

(2) 5ML-11133-10

GUIDE, INTAKE VALVE

(3) 5ML-11134-10

GUIDE, EXHAUST VALVE

(4) 90116-08806

BOLT, STUD

(5) 901530602900

SCREW

(6) 90430-06014

GASKET 256113960000

(8) 5ML-E1160-00

BREATHER ASSY

(9) 5ML-E1185-00

COVER, CYLINDER HE

(10) 5ML-E1165-00

PLATE, BREATHER

(11) 97527-06512

BOLT, WITH WASHER(N30)

(12) 4CW-E1155-00

SEAL, LABYRINTH

(13) 93210-71462

O-RING (5G2)

(14) 95027-06020

BOLT, FLANGE(6U1)

(15) 5ML-E1186-00

COVER, CYLINDER HE

(15) 5ML-E1186-00

COVER, CYLINDER HE

(16) 932105400800

O-RING

(16) 932105400800

O-RING

(17) 90201-08609

WASHER, PLATE

(18) 90176-08816

NUT, CROWN

(19) 947010035300

PLUG, SPARK (CR7E)

(20) 5ML-E1181-00

GASKET, CYLINDER H

(21) 99530-10114

PIN, DOWEL(3VD)

(22) 99530-10114

PIN, DOWEL(3VD)

(23) 91317-06100

BOLT, SOCKET HEAD

(24) 5ML-E1311-00

CYLINDER 1

(25) 5MLE13512000

GASKET, CYLINDER

(28) 901050669600

BOLT, WASHER BASED(JA9)

(28) 901050669600

BOLT, WASHER BASED(JA9)

(28) 901050669600

BOLT, WASHER BASED(JA9)

(28) 901050669600

BOLT, WASHER BASED(JA9)

(28) 901050669600

BOLT, WASHER BASED(JA9)

(28) 901050669600

BOLT, WASHER BASED(JA9)

(29) 5ML-E1391-00

BOLT, STUD 1

(30) 5ML-E1392-00

BOLT, STUD 2

	Onderdeelnummer	Produkt	Aantal
# 1	5ML-E1102-00 1P3E11020000 5MLE110200	CYLINDER HEAD ASSY	463,00 €
# 2	5ML-11133-10 5ML1113310 5ML1113310	GUIDE, INTAKE VALVE	41,50 €
# 3	5ML-11134-10 5ML1113410 5ML1113410	GUIDE, EXHAUST VALVE	51,00 €
# 4	90116-08806 9011608806 9011608806	BOLT, STUD	0,80 €
# 5	90153-06803 901530602900 9015306803	SCREW	3,46 €
# 6	90430-06014 9043006014 9043006014	GASKET 256113960000	Contact	0,00 €
# 8	5ML-E1160-00 5MLE116000 5MLE116000	BREATHER ASSY	26,00 €
# 9	5ML-E1185-00 5MLE118500 5MLE118500	COVER, CYLINDER HE	17,00 €
# 10	5ML-E1165-00 5MLE116500 5MLE116500	PLATE, BREATHER	7,00 €
# 11	97527-06512 9752706512 9752706512	BOLT, WITH WASHER(N30)	0,41 €
# 12	4CW-E1155-00 4CWE115500 4CWE115500	SEAL, LABYRINTH	3,76 €
# 13	93210-71462 9321071462 9321071462	O-RING (5G2)	6,16 €
# 14	95027-06020 9502706020 9502706020	BOLT, FLANGE(6U1)	0,25 €
# 15	5ML-E1186-00 5MLE118600 5MLE118600	COVER, CYLINDER HE	8,95 €
# 16	93210-54801 932105400800 9321054801	O-RING	9,85 €
# 17	90201-08609 9020108609 9020108609	WASHER, PLATE	1,56 €
# 18	90176-08816 9017608816 9017608816	NUT, CROWN	1,00 €
# 19	94700-00840 947010035300 9470000840	PLUG, SPARK (CR7E)	11,50 €
# 20	5ML-E1181-00 5MLE118100 5MLE118100	GASKET, CYLINDER H	19,00 €
# 21	99530-10114 9953010114 9953010114	PIN, DOWEL(3VD)	1,50 €
# 22	99530-10114 9953010114 9953010114	PIN, DOWEL(3VD)	1,50 €
# 23	91317-06100 9131706100 9131706100	BOLT, SOCKET HEAD	6,06 €
# 24	5ML-E1311-00 5MLE131100 5MLE131100	CYLINDER 1	329,00 €
# 25	5ML-E1351-00 5MLE13512000 5MLE135100	GASKET, CYLINDER	9,50 €
# 28	95027-06016 901050669600 9502706016	BOLT, WASHER BASED(JA9)	2,26 €
# 29	5ML-E1391-00 5MLE139100 5MLE139100	BOLT, STUD 1	3,30 €
# 30	5ML-E1392-00 5MLE139200 5MLE139200	BOLT, STUD 2	3,30 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CILINDERKOP van uw Yamaha NXC125 van 2004. Laat het ons weten als u vragen heeft.
