CARTERDELEN

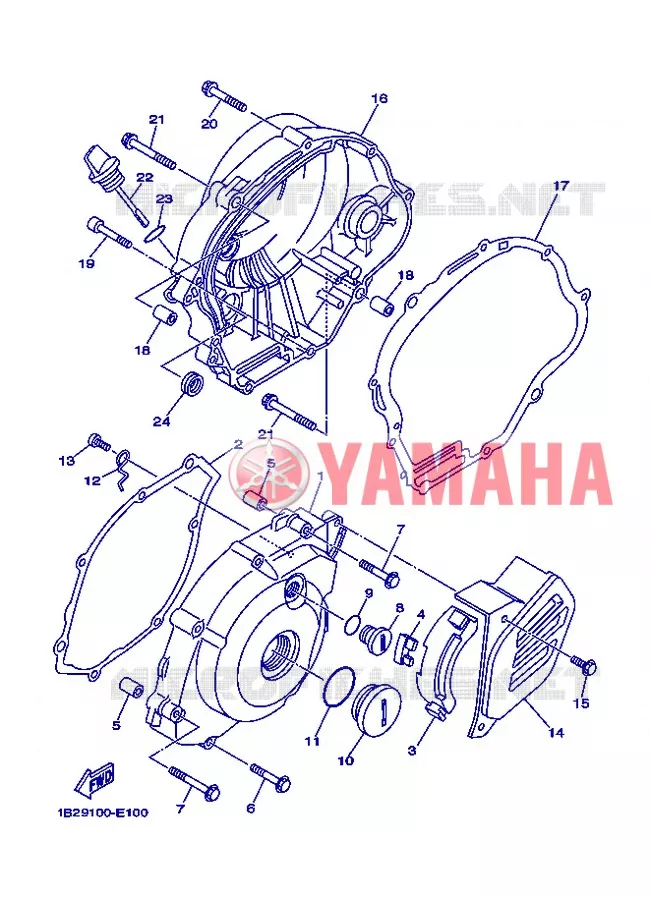

DEKSEL - MOTOR 1 VOOR YAMAHA TT-R125LW 2013

STARTMOTOR

(1) 1B2-E5411-00-WN

COVER, CRANKCASE 1

(2) 5HH-E5451-00

GASKET, CRANKCASE

(3) 1B2-E5377-00

GUIDE, INLET

(4) 1B2-E5316-00

DAMPER, ENGINE MOU

(5) 99530-10114

PIN, DOWEL(3VD)

(6) 950270603500

BOLT, SMALL FLANGE

(7) 950270604500

BOLT, SMALL FLANGE

(8) 90340-14W06

PLUG, STRAIGHT SCREW

(9) 932101436900

O-RING (2H9)

(10) 903403212300

PLUG, STRAIGHT SCREW(3AW)

(11) 932103217200

O-RING (341)

(12) 5HH-E5191-00

PLATE

(13) 9851M-06010

SCREW, PAN HEAD

(14) 1B2-E5418-00-WN

COVER, CHAIN CASE

(15) 958170601600

BOLT, FLANGE

(16) 1B2-E5421-10-WN

COVER, CRANKCASE 2

(17) 5HH-E5461-00

GASKET, CRANKCASE

(18) 99530-10114

PIN, DOWEL(3VD)

(19) 91380-06035

BOLT, HEXGON SOCKET HEAD

(20) 950270603500

BOLT, SMALL FLANGE

(21) 950270604500

BOLT, SMALL FLANGE

(22) 5HH-E5362-00

PLUG, OIL LEVEL

(23) 932101912300

O-RING (646)

(24) 931011081200

JOINT SPY

	Onderdeelnummer	Produkt	Aantal
# 1	1B2-E5411-00-WN 1B2E541100WN 1B2E541100WN	COVER, CRANKCASE 1	105,00 €
# 2	5HH-E5451-00 5HHE545100 5HHE545100	GASKET, CRANKCASE	19,00 €
# 3	1B2-E5377-00 1B2E537700 1B2E537700	GUIDE, INLET	14,30 €
# 4	1B2-E5316-00 1B2E531600 1B2E531600	DAMPER, ENGINE MOU	Contact	0,00 €
# 5	99530-10114 9953010114 9953010114	PIN, DOWEL(3VD)	1,50 €
# 6	9502M-06035 950270603500 9502M06035	BOLT, SMALL FLANGE	0,46 €
# 7	9502M-06045 950270604500 9502M06045	BOLT, SMALL FLANGE	0,50 €
# 8	90340-14W06 9034014W06 9034014W06	PLUG, STRAIGHT SCREW	9,50 €
# 9	93210-14800 932101436900 9321014800	O-RING (2H9)	1,10 €
# 10	90340-32W07 903403212300 9034032W07	PLUG, STRAIGHT SCREW(3AW)	9,91 €
# 11	93210-32800 932103217200 9321032800	O-RING (341)	4,50 €
# 12	5HH-E5191-00 5HHE519100 5HHE519100	PLATE	0,85 €
# 13	9851M-06010 9851M06010 9851M06010	SCREW, PAN HEAD	Contact	0,00 €
# 14	1B2-E5418-00-WN 1B2E541800WN 1B2E541800WN	COVER, CHAIN CASE	40,50 €
# 15	9581M-06016 958170601600 9581M06016	BOLT, FLANGE	0,85 €
# 16	1B2-E5421-10-WN 1B2E542110WN 1B2E542110WN	COVER, CRANKCASE 2	105,00 €
# 17	5HH-E5461-00 5HHE546100 5HHE546100	GASKET, CRANKCASE	12,61 €
# 18	99530-10114 9953010114 9953010114	PIN, DOWEL(3VD)	1,50 €
# 19	91380-06035 9138006035 9138006035	BOLT, HEXGON SOCKET HEAD	1,61 €
# 20	9502M-06035 950270603500 9502M06035	BOLT, SMALL FLANGE	0,46 €
# 21	9502M-06045 950270604500 9502M06045	BOLT, SMALL FLANGE	0,50 €
# 22	5HH-E5362-00 5HHE536200 5HHE536200	PLUG, OIL LEVEL	8,15 €
# 23	932101912300 932101912300 932101912300	O-RING (646)	4,70 €
# 24	93101-10800 931011081200 9310110800	JOINT SPY	6,26 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de DEKSEL - MOTOR 1 van uw Yamaha TT-R125LW van 2013. Laat het ons weten als u vragen heeft.
