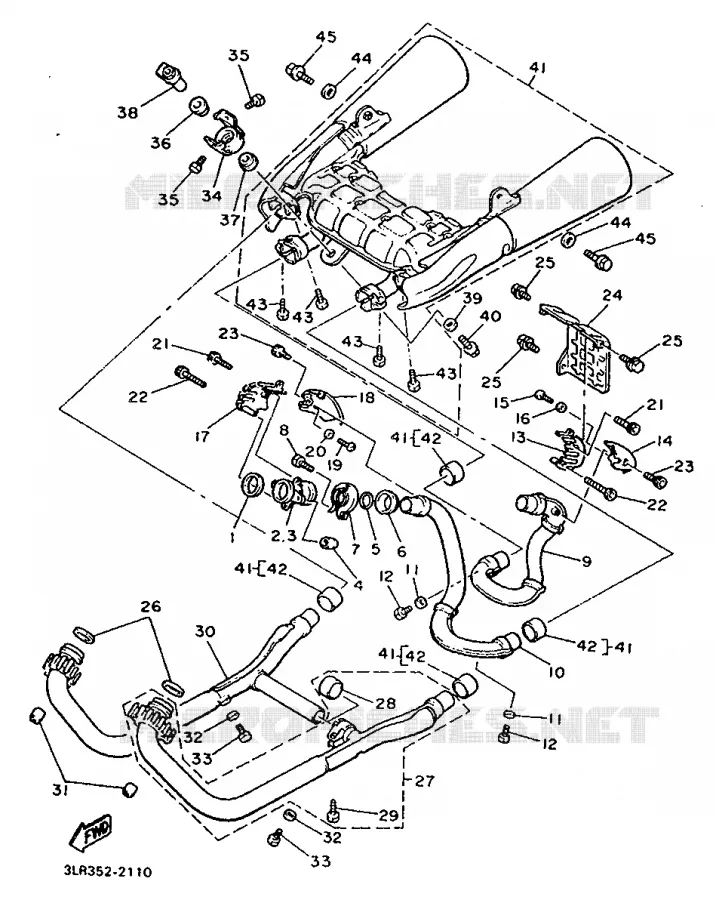

UITLAAT VOOR YAMAHA VMX12 1993

CARTERDELEN

(1) 3GD-14613-00-00

GASKET, EXHAUST PIPE

(2) 1FK-14615-00-00

JOINT, EXHAUST 1

(3) 1FK-14625-00-00

JOINT, EXHAUST 2

(4) 90179-08517-00

ECROU

(5) 1FK-14613-00-00

GASKET, EXHAUST PIPE

(6) 1FK-14618-00-00

RING, STOPPER

(7) 26H-14715-01-00

BAND, MUFFLER

(8) 90110-06054-00

BOLT, HEXAGON SOCKET HEAD (26H

(9) 1FK-14611-00-00

PIPE, EXHAUST 1

(10) 1FK-14631-00-00

PIPE, EXHAUST 3

(11) 929070660000

WASHER(6TA)

(12) 90101-06576-00

BOLT (11T)

(13) 1FK-14603-00-00

COVER 1

(14) 1FK-1465R-00-00

PLATE, PROTECTOR 1

(15) 978850501000

SCREW, PAN HEAD(62X)

(16) 929900560000

WASHER, PLAIN (646)

(17) 1FK-14624-00-00

CACHE D ECHAPPEMENT

(18) 1FK-1465T-00-00

PLATE, PROTECTOR 2

(19) 978850501000

SCREW, PAN HEAD(62X)

(20) 929900560000

WASHER, PLAIN (646)

(21) 913170502500

BOLT, SOCKET

(22) 913800504500

BOLT,SOCKET

(23) 913170500800

BOLT, SOCKET

(24) 1FK-14604-00-00

COUVERCLE 1

(25) 90119-06115-00

BOLT, WITH WASHER(1FK)

(26) 3GD-14613-00-00

GASKET, EXHAUST PIPE

(27) 1FK146101100

EXHAUST PIPE ASSY 1

(28) 3XW-14755-00-00

GASKET, SILENCER

(29) 90101-06576-00

BOLT (11T)

(30) 1FK146200100

EXHAUST PIPE ASSY 2

(31) 901790867300

NUT(4KM)

(32) 92990-06600-00

WASHER, PLAIN (646)

(33) 90101-06576-00

BOLT (11T)

(34) 1FK-14771-00-00

STAY, MUFFLER 1

(35) 970850601000

BOLT

(36) 36Y-14747-00-00

DAMPER, MUFFLER

(37) 1FK-14747-00-00

DAMPER, MUFFLER

(38) 1FK-14638-00-00

COLLAR

(39) 90201-10669-00

WASHER, PLATE (2H7)

(40) 970171004500

BOLT(3JP)

(41) 3UF-14710-00-00

POT D ECHAPPEMENT CPLT

(42) 3XW147550000

GASKET, SILENCER

(43) 950240802500

BOLT, FLANGE(4GY)

(44) 90201-10742-00

WASHER PLATE (3L6)

(45) 90105-10271-00

BOLT, WASHER BASED (26H)

(54) 90105-10271-00

BOLT, WASHER BASED (26H)

	Onderdeelnummer	Produkt	Aantal
# 1	3GD-14613-00-00 3GD146130000 3GD146130000	GASKET, EXHAUST PIPE	15,50 €
# 2	1FK-14615-00-00 1FK146150000 1FK146150000	JOINT, EXHAUST 1	Contact	0,00 €
# 3	1FK-14625-00-00 1FK146250000 1FK146250000	JOINT, EXHAUST 2	92,00 €
# 4	90179-08517-00 901790851700 901790851700	ECROU	Contact	0,00 €
# 5	1FK-14613-00-00 1FK146130000 1FK146130000	GASKET, EXHAUST PIPE	20,00 €
# 6	1FK-14618-00-00 1FK146180000 1FK146180000	RING, STOPPER	25,50 €
# 7	26H-14715-01-00 26H147150100 26H147150100	BAND, MUFFLER	61,50 €
# 8	90110-06054-00 901100605400 901100605400	BOLT, HEXAGON SOCKET HEAD (26H	Contact	0,00 €
# 9	1FK-14611-00-00 1FK146110000 1FK146110000	PIPE, EXHAUST 1	213,00 €
# 10	1FK-14631-00-00 1FK146310000 1FK146310000	PIPE, EXHAUST 3	149,00 €
# 11	92906-06600-00 929070660000 929060660000	WASHER(6TA)	0,56 €
# 12	90101-06576-00 901010657600 901010657600	BOLT (11T)	1,75 €
# 13	1FK-14603-00-00 1FK146030000 1FK146030000	COVER 1	Contact	0,00 €
# 14	1FK-1465R-00-00 1FK1465R0000 1FK1465R0000	PLATE, PROTECTOR 1	135,00 €
# 15	98501-05010-00 978850501000 985010501000	SCREW, PAN HEAD(62X)	0,71 €
# 16	92901-05600-00 929900560000 929010560000	WASHER, PLAIN (646)	0,56 €
# 17	1FK-14624-00-00 1FK146240000 1FK146240000	CACHE D ECHAPPEMENT	Contact	0,00 €
# 18	1FK-1465T-00-00 1FK1465T0000 1FK1465T0000	PLATE, PROTECTOR 2	Contact	0,00 €
# 19	98501-05010-00 978850501000 985010501000	SCREW, PAN HEAD(62X)	0,71 €
# 20	92901-05600-00 929900560000 929010560000	WASHER, PLAIN (646)	0,56 €
# 21	90110-05107-00 913170502500 901100510700	BOLT, SOCKET	1,81 €
# 22	90110-05108-00 901100510800	BOLT, SOCKET	Contact	0,00 €
# 23	90110-05106-00 913170500800 901100510600	BOLT, SOCKET	1,61 €
# 24	1FK-14604-00-00 1FK146040000 1FK146040000	COUVERCLE 1	Contact	0,00 €
# 25	90119-06115-00 901190611500 901190611500	BOLT, WITH WASHER(1FK)	2,45 €
# 26	3GD-14613-00-00 3GD146130000 3GD146130000	GASKET, EXHAUST PIPE	15,50 €
# 27	1FK-14610-10-00 1FK146101000	EXHAUST PIPE ASSY 1	Contact	0,00 €
# 28	3XW-14755-00-00 3XW147550000 3XW147550000	GASKET, SILENCER	32,50 €
# 29	90101-06576-00 901010657600 901010657600	BOLT (11T)	1,75 €
# 30	1FK-14620-00-00 1FK146200000	EXHAUST PIPE ASSY 2	Contact	0,00 €
# 31	90179-08507-00 901790867300 901790850700	NUT(4KM)	5,56 €
# 32	92990-06600-00 929900660000 929900660000	WASHER, PLAIN (646)	0,56 €
# 33	90101-06576-00 901010657600 901010657600	BOLT (11T)	1,75 €
# 34	1FK-14771-00-00 1FK147710000 1FK147710000	STAY, MUFFLER 1	Contact	0,00 €
# 35	97311-06010-00 970850601000 973110601000	BOLT	1,50 €
# 36	36Y-14747-00-00 36Y147470000 36Y147470000	DAMPER, MUFFLER	12,30 €
# 37	1FK-14747-00-00 1FK147470000 1FK147470000	DAMPER, MUFFLER	Contact	0,00 €
# 38	1FK-14638-00-00 1FK146380000 1FK146380000	COLLAR	Contact	0,00 €
# 39	90201-10669-00 902011066900 902011066900	WASHER, PLATE (2H7)	2,65 €
# 40	97011-10045-00 970171004500 970111004500	BOLT(3JP)	3,30 €
# 41	3UF-14710-00-00 3UF147100000 3UF147100000	POT D ECHAPPEMENT CPLT	Contact	0,00 €
# 42	3XW-14755-01-00 3XW147550000 3XW147550100	GASKET, SILENCER	32,50 €
# 43	95023-08025-00 950240802500 950230802500	BOLT, FLANGE(4GY)	1,31 €
# 44	90201-10742-00 902011074200 902011074200	WASHER PLATE (3L6)	6,00 €
# 45	90105-10271-00 901051027100 901051027100	BOLT, WASHER BASED (26H)	5,90 €
# 54	90105-10271-00 901051027100 901051027100	BOLT, WASHER BASED (26H)	5,90 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de UITLAAT van uw Yamaha VMX12 van 1993. Laat het ons weten als u vragen heeft.
