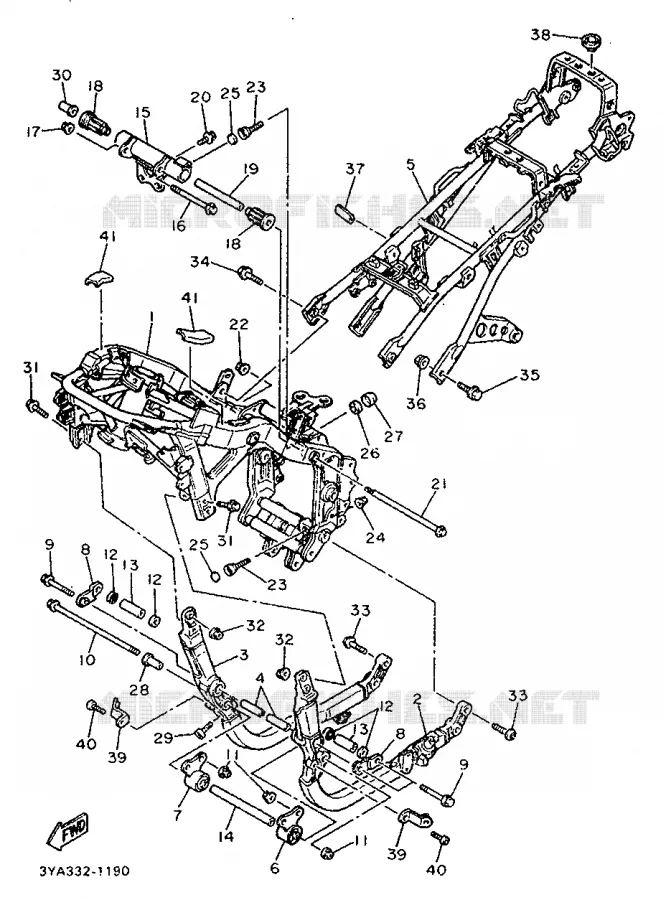

FRAME VOOR YAMAHA FJ1200 1993

SPATBORD

(1) 4AY-21110-00-35

CADRE COMP.

(2) 3XW-21140-00-35

TUBE INCLINE COMP.

(3) 3XW-21150-00-35

TUBE INCLINE COMP. 2

(4) 3GB-22123-00-00

BUSH 1

(5) 3XW-21190-00-33

FIXATION

(6) 3XW-2140X-00-00

SUPPORT COMP. 1

(7) 3XW-2140Y-00-00

SUPPORT COMP. 2

(8) 3XW-21316-00-00

SUPPORT 3, MOTEUR

(9) 90105-12598-00

BOLT, WASHER BASED(3XW)

(10) 901051204700

BOLT, FLANGE

(11) 901791265700

NUT(3EF)

(12) 3XW-2217H-00-00

COUVERCLE

(13) 90387-124X8-00

COLLERETTE

(14) 90560-12374-00

ENTRETOISE

(15) 3XW-21317-00-00

SUPPORT 3, MOTEUR

(16) 90105-10183-00

BOLT, WASHER BASED (5E3)

(17) 901851017000

NUT, SELF-LOCKING

(18) 3XW-21488-00-00

AMORTISSEUR

(19) 36Y-15327-00-00

ENTRETOISE DE SUPPORT

(20) 958171002000

BOLT, FLANGE

(21) 901051278700

BOLT, WASHER BASED(4EB)

(22) 901791265700

NUT(3EF)

(23) 3XW-21495-00-00

BOULON, REGLAGE

(24) 957041050000

NUT, FLANGE(3BM)

(25) 3XW-2140A-00-00

AMORTISSEUR DE BUTEE

(26) 3XW-21494-00-00

ECROU

(27) 90331-32097-00

PLOT

(28) 90387-123X4-00

COLLERETTE

(29) 913141002000

BOLT,SOCKET

(30) 90387-120Y4-00

COLLERETTE

(31) 90105-10635-00

BOULON, AVEC RONDELLE

(32) 957041050000

NUT, FLANGE(3BM)

(33) 901100822000

BOLT (3XF1)

(34) 958171002500

BOLT, FLANGE(3GD)

(35) 958171002000

BOLT, FLANGE

(36) 901851017000

NUT, SELF-LOCKING

(37) 1VJ-21747-00-00

AMORTISSEUR

(38) 1L0-24741-00-00

PASTILLE DE SELLE

(39) 3XW-21149-00-00

SUPPORT, BOITIER A BATTERIE

(40) 913170601000

BOLT,SOCKET

(41) 1VJ-14425-00-00

AMORTISSEUR 1

	Onderdeelnummer	Produkt	Aantal
# 1	4AY-21110-00-35 4AY211100035 4AY211100035	CADRE COMP.	Contact	0,00 €
# 2	3XW-21140-00-35 3XW211400035 3XW211400035	TUBE INCLINE COMP.	Contact	0,00 €
# 3	3XW-21150-00-35 3XW211500035 3XW211500035	TUBE INCLINE COMP. 2	Contact	0,00 €
# 4	3GB-22123-00-00 3GB221230000 3GB221230000	BUSH 1	17,50 €
# 5	3XW-21190-00-33 3XW211900033 3XW211900033	FIXATION	Contact	0,00 €
# 6	3XW-2140X-00-00 3XW2140X0000 3XW2140X0000	SUPPORT COMP. 1	Contact	0,00 €
# 7	3XW-2140Y-00-00 3XW2140Y0000 3XW2140Y0000	SUPPORT COMP. 2	Contact	0,00 €
# 8	3XW-21316-00-00 3XW213160000 3XW213160000	SUPPORT 3, MOTEUR	Contact	0,00 €
# 9	90105-12598-00 901051259800 901051259800	BOLT, WASHER BASED(3XW)	13,00 €
# 10	90105-12106-00 901051204700 901051210600	BOLT, FLANGE	32,50 €
# 11	90179-12421-00 901791265700 901791242100	NUT(3EF)	6,55 €
# 12	3XW-2217H-00-00 3XW2217H0000 3XW2217H0000	COUVERCLE	Contact	0,00 €
# 13	90387-124X8-00 90387124X800 90387124X800	COLLERETTE	Contact	0,00 €
# 14	90560-12374-00 905601237400 905601237400	ENTRETOISE	Contact	0,00 €
# 15	3XW-21317-00-00 3XW213170000 3XW213170000	SUPPORT 3, MOTEUR	Contact	0,00 €
# 16	90105-10183-00 901051018300 901051018300	BOLT, WASHER BASED (5E3)	6,80 €
# 17	95601-10200-00 901851017000 956011020000	NUT, SELF-LOCKING	10,70 €
# 18	3XW-21488-00-00 3XW214880000 3XW214880000	AMORTISSEUR	Contact	0,00 €
# 19	36Y-15327-00-00 36Y153270000 36Y153270000	ENTRETOISE DE SUPPORT	Contact	0,00 €
# 20	95812-10020-00 958171002000 958121002000	BOLT, FLANGE	3,60 €
# 21	90105-12523-00 901051278700 901051252300	BOLT, WASHER BASED(4EB)	21,00 €
# 22	90179-12421-00 901791265700 901791242100	NUT(3EF)	6,55 €
# 23	3XW-21495-00-00 3XW214950000 3XW214950000	BOULON, REGLAGE	Contact	0,00 €
# 24	95701-10500-00 957041050000 957011050000	NUT, FLANGE(3BM)	1,50 €
# 25	3XW-2140A-00-00 3XW2140A0000 3XW2140A0000	AMORTISSEUR DE BUTEE	Contact	0,00 €
# 26	3XW-21494-00-00 3XW214940000 3XW214940000	ECROU	Contact	0,00 €
# 27	90331-32097-00 903313209700 903313209700	PLOT	Contact	0,00 €
# 28	90387-123X4-00 90387123X400 90387123X400	COLLERETTE	Contact	0,00 €
# 29	91311-10020-00 913141002000 913111002000	BOLT, SOCKET	2,86 €
# 30	90387-120Y4-00 90387120Y400 90387120Y400	COLLERETTE	Contact	0,00 €
# 31	90105-10635-00 901051063500 901051063500	BOULON, AVEC RONDELLE	Contact	0,00 €
# 32	95701-10500-00 957041050000 957011050000	NUT, FLANGE(3BM)	1,50 €
# 33	90149-08296-00 901100822000 901490829600	BOLT (3XF1)	3,60 €
# 34	90105-10285-00 958171002500 901051028500	BOLT, FLANGE(3GD)	2,15 €
# 35	95811-10020-00 958171002000 958111002000	BOLT, FLANGE	3,60 €
# 36	95601-10200-00 901851017000 956011020000	NUT, SELF-LOCKING	10,70 €
# 37	1VJ-21747-00-00 1VJ217470000 1VJ217470000	AMORTISSEUR	Contact	0,00 €
# 38	1L0-24741-00-00 1L0247410000 1L0247410000	PASTILLE DE SELLE	Contact	0,00 €
# 39	3XW-21149-00-00 3XW211490000 3XW211490000	SUPPORT, BOITIER A BATTERIE	Contact	0,00 €
# 40	91311-06010-00 913170601000 913110601000	BOLT, SOCKET	1,50 €
# 41	1VJ-14425-00-00 1VJ144250000 1VJ144250000	AMORTISSEUR 1	Contact	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME van uw Yamaha FJ1200 van 1993. Laat het ons weten als u vragen heeft.
