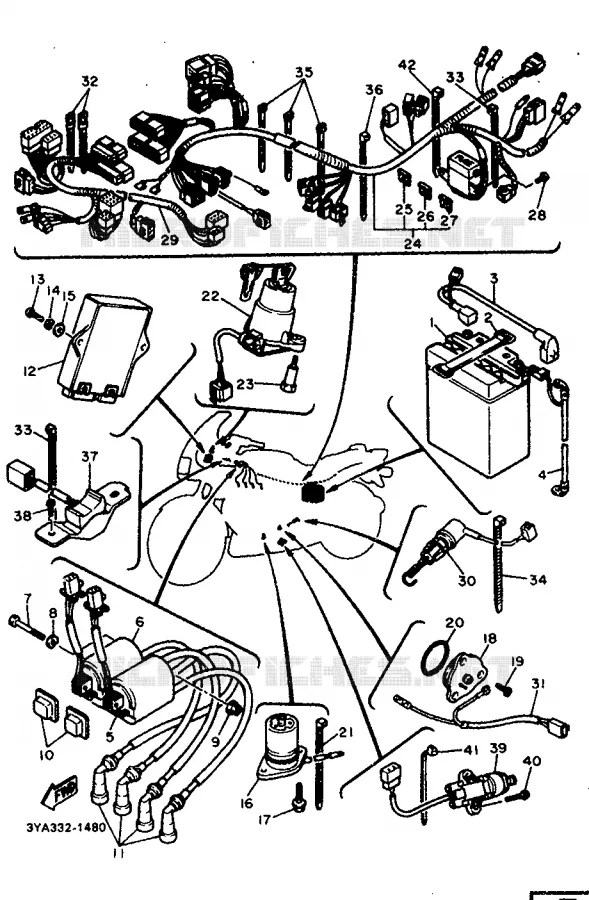

ELECTRISCH 2 VOOR YAMAHA FJ1200 1991

(1) 3XW821000110

BATTERIE COMPLET

(2) 2T4-82131-00-00

BAND, BATTERY

(3) 3XW-82115-00-00

FIL, POSITIF

(4) 3XW-82116-00-00

FIL, NEGATIF

(5) 1WG823100900

IGNITION COIL ASSY

(6) 1WG823100900

IGNITION COIL ASSY

(7) 970130607000

BOLT(62J)

(8) 929950610000

WASHER(6A1)

(9) 957800650000

NUT, FLANGE(7NB)

(10) 4U8-82317-00-00

DAMPER, IGNITION COIL

(11) 3NS823700000

PLUG CAP ASSY

(12) 3CW-82305-01-00

BLOC D ALLUMAGE

(13) 985070601400

SCREW, PAN

(14) 929950610000

WASHER(6A1)

(15) 92990-06600-00

WASHER, PLAIN (646)

(16) 4H7857200200

JAUGE A HUILE CPLT

(17) 901050669600

BOLT, WASHER BASED(JA9)

(18) 1L9-82540-00-00

NEUTRAL SWITCH ASSY

(19) 987070501200

SCREW, FLAT

(20) 93210-29196-00

O-RING (371)

(21) 1UA825910000

BAND

(22) 3KS-82501-00-00

CONTACTEUR A CLEF D ANTIVOL

(23) 901090628200

BOLT

(24) 3XW-82590-00-00

FAISCEAU DE FILS COMPLET

(25) 1AE-82151-00-00

FUSE (12V 30A)

(26) 36Y-82151-00-00

FUSE (12V 15A)

(27) 42X-82151-00-00

FUSE (10A)

(28) 977075001400

SCREW, TRUSS TAP.

(29) 3XW-82580-00-00

FAISCEAU DE FILS 2 CPLT

(30) 3XW-82530-00-00

COMMUTATEUR CPLT

(31) 3XW-82509-00-00

FIL, SECONDAIRE

(32) 5Y9-12491-00-00

CLAMP

(33) 1UA825910000

BAND

(34) 90464-35132-00

CLAMP(3XW)

(35) 904641515200

CLAMP(MF1)

(36) 904642025800

CLAMP

(37) 1AE-83964-00-00

COMMUTATEUR

(38) 90154-05005-00

SCREW, BINDING (8J0)

(39) 3LD82566B000

SWITCH, SIDE STAND

(40) 985070501400

SCREW, PAN HEAD

(41) 904641519500

CLAMP(4FM)

(42) 904641519500

CLAMP(4FM)

	Onderdeelnummer	Produkt	Aantal
# 1	3XW-82100-00-00 3XW821000110 3XW821000000	BATTERIE COMPLET	116,00 €
# 2	2T4-82131-00-00 2T4821310000 2T4821310000	BAND, BATTERY	9,66 €
# 3	3XW-82115-00-00 3XW821150000 3XW821150000	FIL, POSITIF	Contact	0,00 €
# 4	3XW-82116-00-00 3XW821160000 3XW821160000	FIL, NEGATIF	Contact	0,00 €
# 5	3CV-82310-00-00 1WG823100900 3CV823100000	IGNITION COIL ASSY	151,00 €
# 6	3CV-82320-00-00 1WG823100900 3CV823200000	IGNITION COIL ASSY	151,00 €
# 7	97313-06070-00 970130607000 973130607000	BOLT(62J)	2,95 €
# 8	92990-06100-00 929950610000 929900610000	WASHER(6A1)	0,16 €
# 9	95701-06500-00 957800650000 957010650000	NUT, FLANGE(7NB)	1,61 €
# 10	4U8-82317-00-00 4U8823170000 4U8823170000	DAMPER, IGNITION COIL	5,95 €
# 11	4G0-82370-21-00 3NS823700000 4G0823702100	PLUG CAP ASSY	52,50 €
# 12	3CW-82305-01-00 3CW823050100 3CW823050100	BLOC D ALLUMAGE	Contact	0,00 €
# 13	92502-06014-00 985070601400 925020601400	SCREW, PAN	0,56 €
# 14	92990-06100-00 929950610000 929900610000	WASHER(6A1)	0,16 €
# 15	92990-06600-00 929900660000 929900660000	WASHER, PLAIN (646)	0,56 €
# 16	4H7-85720-01-00 4H7857200200 4H7857200100	JAUGE A HUILE CPLT	131,00 €
# 17	95026-06016-00 901050669600 950260601600	BOLT, WASHER BASED(JA9)	2,26 €
# 18	1L9-82540-00-00 1L9825400000 1L9825400000	NEUTRAL SWITCH ASSY	29,50 €
# 19	98701-05012-00 987070501200 987010501200	SCREW, FLAT	0,56 €
# 20	93210-29196-00 932102919600 932102919600	O-RING (371)	3,85 €
# 21	90465-13169-00 1UA825910000 904651316900	BAND	2,00 €
# 22	3KS-82501-00-00 3KS825010000 3KS825010000	CONTACTEUR A CLEF D ANTIVOL	Contact	0,00 €
# 23	90109-06614-00 901090628200 901090661400	BOLT	5,15 €
# 24	3XW-82590-00-00 3XW825900000 3XW825900000	FAISCEAU DE FILS COMPLET	Contact	0,00 €
# 25	1AE-82151-00-00 1AE821510000 1AE821510000	FUSE (12V 30A)	2,15 €
# 26	36Y-82151-00-00 36Y821510000 36Y821510000	FUSE (12V 15A)	4,15 €
# 27	42X-82151-00-00 42X821510000 42X821510000	FUSE (10A)	5,46 €
# 28	97702-50014-00 977075001400 977025001400	SCREW, TRUSS TAP.	0,56 €
# 29	3XW-82580-00-00 3XW825800000 3XW825800000	FAISCEAU DE FILS 2 CPLT	Contact	0,00 €
# 30	3XW-82530-00-00 3XW825300000 3XW825300000	COMMUTATEUR CPLT	Contact	0,00 €
# 31	3XW-82509-00-00 3XW825090000 3XW825090000	FIL, SECONDAIRE	Contact	0,00 €
# 32	5Y9-12491-00-00 5Y9124910000 5Y9124910000	CLAMP	1,91 €
# 33	90465-13169-00 1UA825910000 904651316900	BAND	2,00 €
# 34	90464-35132-00 904643513200 904643513200	CLAMP(3XW)	2,65 €
# 35	90465-13154-00 904641515200 904651315400	CLAMP(MF1)	4,96 €
# 36	90464-20044-00 904642025800 904642004400	CLAMP	5,05 €
# 37	1AE-83964-00-00 1AE839640000 1AE839640000	COMMUTATEUR	Contact	0,00 €
# 38	90154-05005-00 901540500500 901540500500	SCREW, BINDING (8J0)	0,56 €
# 39	3XW-82566-00-00 3LD82566B000 3XW825660000	SWITCH, SIDE STAND	90,00 €
# 40	90157-05079-00 985070501400 901570507900	SCREW, PAN HEAD	0,56 €
# 41	90464-13073-00 904641519500 904641307300	CLAMP(4FM)	2,65 €
# 42	90464-13073-00 904641519500 904641307300	CLAMP(4FM)	2,65 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Yamaha. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ELECTRISCH 2 van uw Yamaha FJ1200 van 1991. Laat het ons weten als u vragen heeft.
